Tlačná pružina D-207H Pružinová ocel Ø 1,4 x 5,6 x 23,8 mm

Name: D-207H - Tlacné pružiny
SKU: D-207H
Availability: InStock

Cenová stupnice - Tlačná pružina D-207H

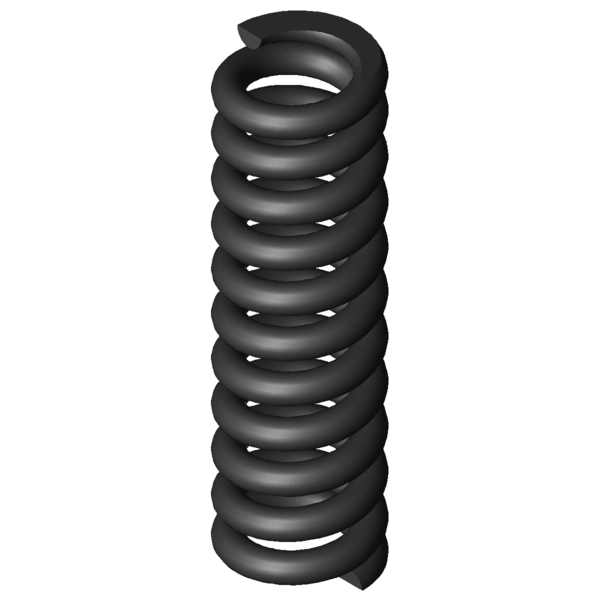

Obrázek produktu Tlačná pružina D-207H

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,4	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	5,6	mm	Střední průměr vinutí
De	7	mm	Vnější průměr vinutí
Dd	3,8	mm	Největší průměr trnu
Dh	7,5	mm	Nejmenší průměr dutinky
L0	23,8	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	141,94	N	Maximální síla při statickém zatížení
Ln	17,75	mm	Nejmenší délka při statickém zatížení
sn	6,05	mm	Největší dráha pružiny při statickém zatížení
Fndyn	122,451	N	Maximální síla při dynamickém zatížení
Lndyn	18,58	mm	Nejmenší délka při dynamickém zatížení
shdyn	2,54	mm	Největší dráha pružiny při dynamickém zatížení
S	2,358	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	23,458	N/mm	Tuhost pružiny
Gew	2,4619	g	Hmotnost výrobku
Fntol	16	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	15,71	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	0,59	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207H	EN 10270-1	1,4	7	23,8	141,94	17,75	6,05	9,5	23,458	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207H	1.4310	1,4	7	23,8	121,912	17,75	6,05	9,5	20,148	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-132A-12	6,4	21,5	2,795	EN 10270-1	33,293	9,59	11,91	42,9 \| 79,6 \| 37,1 \| 11,9
D-143R	7,3	26,36	3	EN 10270-1	46,69	10,8	15,56	44,1 \| 83,5 \| 35,9 \| 12,8
D-144	6,9	19,5	3,868	EN 10270-1	35,973	10,2	9,3	47,8 \| 81,6 \| 45,2 \| 16,5
D-144C	6,3	22,2	4,468	EN 10270-1	47,065	11,67	10,53	49,0 \| 82,5 \| 45,3 \| 19,1
D-169	7,3	21,5	4,793	EN 10270-1	46,226	11,86	9,64	51,3 \| 85,9 \| 47,7 \| 20,4
D-173B	7	24,5	4,965	EN 10270-1	57,277	12,96	11,54	52,4 \| 89,5 \| 46,4 \| 21,2
D-180C	7,5	26	5,989	EN 10270-1	70,52	14,23	11,77	54,6 \| 87,8 \| 50,5 \| 25,5
D-173C-10	6,5	24	6,445	EN 10270-1	71,667	12,88	11,12	55,9 \| 87,8 \| 52,4 \| 27,5
D-177	6	24	6,52	EN 10270-1	50,734	16,22	7,78	56,7 \| 85,4 \| 56,8 \| 27,8
D-180U-10	8	25	8,398	EN 10270-1	97,229	13,42	11,58	61,9 \| 89,5 \| 60,4 \| 35,8
D-203	7,55	25	11,702	EN 10270-1	121,792	14,59	10,41	71,4 \| 92,4 \| 72,0 \| 49,9
D-205A-10	7	25	13,771	EN 10270-1	124,778	15,94	9,06	77,0 \| 94,8 \| 77,3 \| 58,7
D-206	7,3	23	14,967	EN 10270-1	107,109	15,84	7,16	79,6 \| 95,1 \| 80,0 \| 63,8
D-205D	6,8	19	17,116	EN 10270-1	76,994	14,5	4,5	75,3 \| 88,8 \| 64,3 \| 72,9
D-207H	7	23,8	23,458	EN 10270-1	141,94	17,75	6,05	100,0 \| 100,0 \| 100,0 \| 100,0
D-207E	7,1	22	24,862	EN 10270-1	144,55	16,19	5,81	96,1 \| 97,0 \| 97,1 \| 94,3

Počet podobných kovových pružin: 15
