Tlačná pružina D-232J Pružinová ocel Ø 1,8 x 28,2 x 294 mm

Cenová stupnice - Tlačná pružina D-232J

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Tlačná pružina Nakoupit

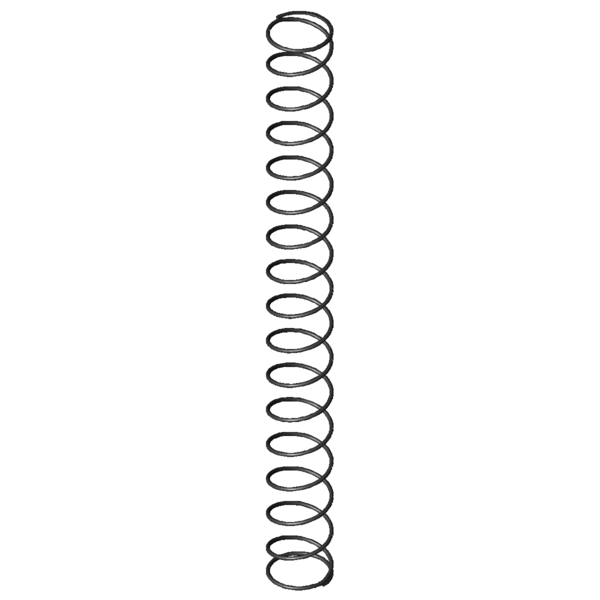

Obrázek produktu Tlačná pružina D-232J

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-232J

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	28,2	mm	Střední průměr vinutí
De	30	mm	Vnější průměr vinutí
Dd	25,6	mm	Největší průměr trnu
Dh	32	mm	Nejmenší průměr dutinky
L0	294	mm	Délka nenapnuté pružiny
Lk	262,1	mm	Vzpěrná délka
Fn	76,743	N	Maximální síla při statickém zatížení
Ln	44,56	mm	Nejmenší délka při statickém zatížení
sn	249,44	mm	Největší dráha pružiny při statickém zatížení
Fndyn	74,735	N	Maximální síla při dynamickém zatížení
Lndyn	51,09	mm	Nejmenší délka při dynamickém zatížení
shdyn	91,92	mm	Největší dráha pružiny při dynamickém zatížení
S	18,852	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,308	N/mm	Tuhost pružiny
Gew	31,1855	g	Hmotnost výrobku
Fntol	4,48	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	4,45	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,6	mm	(+/-) Tolerance průměru vinutí
L0tol	10,8	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	K	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-232J Pružinová ocel Ø 1,8 x 28,2 x 294 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-232J Pružinová ocel Ø 1,8 x 28,2 x 294 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-232J Pružinová ocel Ø 1,8 x 28,2 x 294 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-232J Pružinová ocel Ø 1,8 x 28,2 x 294 mm

síla-dráha-výpočet Tlačná pružina D-232J

Formulář dotazu Tlačná pružina D-232J Pružinová ocel Ø 1,8 x 28,2 x 294 mm

Formulář dotazu Tlačná pružina D-232J

Podobné tlačné pružiny pro Tlačná pružina D-232J Pružinová ocel Ø 1,8 x 28,2 x 294 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-232J	EN 10270-1	1,8	30	294	76,743	44,56	249,44	15,5	0,308	100,0 \| 100,0 \| 100,0 \| 100,0
VD-232J	1.4310	1,8	30	294	65,915	44,56	249,44	15,5	0,264	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207JK	34	352	0,081	EN 10270-1	24,277	53,07	298,93	56,3 \| 85,0 \| 57,5 \| 26,4
D-207JD	35,5	260	0,105	EN 10270-1	23,297	38,08	221,93	59,7 \| 85,4 \| 59,7 \| 34,1
D-207JJ	34	239	0,12	EN 10270-1	24,299	36,83	202,17	59,9 \| 84,3 \| 56,4 \| 39,1
D-207JP	26,5	224	0,178	EN 10270-1	31,921	45,09	178,91	65,8 \| 82,6 \| 56,7 \| 58,0
D-206D	24	253	0,219	EN 10270-1	47,651	35,15	217,85	75,7 \| 81,3 \| 74,7 \| 71,1
D-207O	28	292	0,234	EN 10270-1	58,851	40,61	251,39	86,0 \| 93,8 \| 88,0 \| 76,1
D-207N-01	28	206	0,269	EN 10270-1	45,752	35,78	170,22	78,5 \| 84,1 \| 63,9 \| 87,4
D-232J	30	294	0,308	EN 10270-1	76,743	44,56	249,44	100,0 \| 100,0 \| 100,0 \| 100,0
D-234K	34	332	0,321	EN 10270-1	90,5	50	282	90,5 \| 88,9 \| 86,6 \| 95,9
D-239A	27	290	0,464	EN 10270-1	104,762	64,05	225,95	80,4 \| 92,9 \| 81,9 \| 66,4
D-268A	34,5	360	0,54	EN 10270-1	150,754	80,7	279,3	69,1 \| 80,2 \| 70,1 \| 57,0
D-234O	30	182	0,55	EN 10270-1	77,202	41,64	140,36	72,6 \| 84,0 \| 77,8 \| 55,9
D-239	27	290	0,564	EN 10270-1	125,212	67,95	222,05	74,2 \| 92,9 \| 75,2 \| 54,6
D-267A	34,5	245	0,656	EN 10270-1	116,691	67,24	177,76	65,4 \| 80,8 \| 68,5 \| 46,9
D-268	34,5	360	0,656	EN 10270-1	183,283	80,8	279,2	64,2 \| 80,2 \| 65,6 \| 46,9
D-267	34,5	245	0,972	EN 10270-1	182,652	57	188	57,0 \| 80,8 \| 58,7 \| 31,7
D-273A	27,5	240	1,132	EN 10270-1	186,417	75,31	164,69	54,2 \| 81,8 \| 53,6 \| 27,2
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	54,3 \| 78,7 \| 57,1 \| 27,1
D-273	27,5	240	1,377	EN 10270-1	235,001	69,3	170,7	51,6 \| 81,8 \| 50,5 \| 22,3
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	50,5 \| 78,9 \| 51,2 \| 21,2
D-288Z-24	33	229	1,652	EN 10270-1	253,793	75,38	153,63	46,9 \| 76,3 \| 45,9 \| 18,6
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	49,1 \| 78,9 \| 50,9 \| 17,5
D-288O	30	189	2,008	EN 10270-1	260,008	59,48	129,52	44,1 \| 76,2 \| 40,7 \| 15,3

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-232J

Země původu: DE, German; Tlačná pružina D-232J
