Tlačná pružina D-239A Pružinová ocel Ø 2 x 25 x 290 mm

Cenová stupnice - Tlačná pružina D-239A

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Tlačná pružina Nakoupit

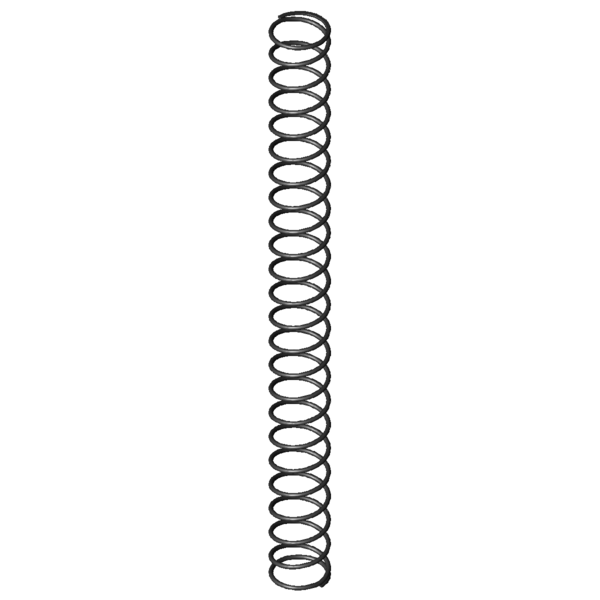

Obrázek produktu Tlačná pružina D-239A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-239A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	25	mm	Střední průměr vinutí
De	27	mm	Vnější průměr vinutí
Dd	22,3	mm	Největší průměr trnu
Dh	28,6	mm	Nejmenší průměr dutinky
L0	290	mm	Délka nenapnuté pružiny
Lk	264,9	mm	Vzpěrná délka
Fn	104,762	N	Maximální síla při statickém zatížení
Ln	64,05	mm	Nejmenší délka při statickém zatížení
sn	225,95	mm	Největší dráha pružiny při statickém zatížení
Fndyn	101,269	N	Maximální síla při dynamickém zatížení
Lndyn	71,58	mm	Nejmenší délka při dynamickém zatížení
shdyn	99,49	mm	Největší dráha pružiny při dynamickém zatížení
S	12,8	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	22,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,464	N/mm	Tuhost pružiny
Gew	47,7844	g	Hmotnost výrobku
Fntol	5,64	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	5,58	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	8,77	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	L	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-239A Pružinová ocel Ø 2 x 25 x 290 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-239A Pružinová ocel Ø 2 x 25 x 290 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-239A Pružinová ocel Ø 2 x 25 x 290 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-239A Pružinová ocel Ø 2 x 25 x 290 mm

síla-dráha-výpočet Tlačná pružina D-239A

Formulář dotazu Tlačná pružina D-239A Pružinová ocel Ø 2 x 25 x 290 mm

Formulář dotazu Tlačná pružina D-239A

Podobné tlačné pružiny pro Tlačná pružina D-239A Pružinová ocel Ø 2 x 25 x 290 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-239A	EN 10270-1	2	27	290	104,762	64,05	225,95	22,5	0,464	100,0 \| 100,0 \| 100,0 \| 100,0
VD-239	1.4310	2	27	290	107,762	67,5	222,5	18,5	0,484	97,9 \| 100,0 \| 97,8 \| 95,7
VD-239A	1.4310	2	27	290	89,98	64,05	225,95	22,5	0,398	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207JD	35,5	260	0,105	EN 10270-1	23,297	38,08	221,93	54,4 \| 80,2 \| 60,2 \| 22,6
D-207JJ	34	239	0,12	EN 10270-1	24,299	36,83	202,17	53,7 \| 78,9 \| 56,3 \| 25,9
D-207JP	26,5	224	0,178	EN 10270-1	31,921	45,09	178,91	58,9 \| 83,5 \| 54,8 \| 38,5
D-206D	24	253	0,219	EN 10270-1	47,651	35,15	217,85	66,7 \| 82,0 \| 71,0 \| 47,2
D-207O	28	292	0,234	EN 10270-1	58,851	40,61	251,39	71,8 \| 91,9 \| 73,0 \| 50,5
D-207N-01	28	206	0,269	EN 10270-1	45,752	35,78	170,22	66,7 \| 82,5 \| 59,5 \| 58,0
D-232J	30	294	0,308	EN 10270-1	76,743	44,56	249,44	80,4 \| 92,9 \| 81,9 \| 66,4
D-234K	34	332	0,321	EN 10270-1	90,5	50	282	80,5 \| 88,9 \| 83,3 \| 69,2
D-212A	21,6	240	0,371	EN 10270-1	70,015	51,24	188,76	78,7 \| 80,9 \| 75,2 \| 80,0
D-207N	28	181	0,382	EN 10270-1	59,154	26,13	154,87	74,8 \| 79,6 \| 62,5 \| 82,4
D-212	21,6	240	0,451	EN 10270-1	83,321	55,3	184,7	86,3 \| 80,9 \| 80,6 \| 97,3
D-239A	27	290	0,464	EN 10270-1	104,762	64,05	225,95	100,0 \| 100,0 \| 100,0 \| 100,0
D-239	27	290	0,564	EN 10270-1	125,212	67,95	222,05	91,1 \| 100,0 \| 91,0 \| 82,2
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	80,3 \| 89,1 \| 69,5 \| 82,2
D-267A	34,5	245	0,656	EN 10270-1	116,691	67,24	177,76	78,6 \| 80,9 \| 84,2 \| 70,6
D-239A-06	25	205,5	0,724	EN 10270-1	111,129	52,04	153,46	77,6 \| 87,8 \| 81,1 \| 64,0
D-238	27	195	0,835	EN 10270-1	125,184	45	150	73,2 \| 89,1 \| 75,0 \| 55,6
D-267	34,5	245	0,972	EN 10270-1	182,652	57	188	66,3 \| 80,9 \| 70,3 \| 47,7
D-273A	27,5	240	1,132	EN 10270-1	186,417	75,31	164,69	64,2 \| 87,0 \| 64,5 \| 41,0
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	62,3 \| 78,6 \| 67,5 \| 40,9
D-273	27,5	240	1,377	EN 10270-1	235,001	69,3	170,7	60,2 \| 87,0 \| 60,1 \| 33,7
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	57,0 \| 78,6 \| 60,3 \| 32,0
D-288Z-24	33	229	1,652	EN 10270-1	253,793	75,38	153,63	52,8 \| 75,8 \| 54,6 \| 28,1
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	54,7 \| 78,6 \| 59,1 \| 26,3
D-329BH	34	330	2,646	EN 10270-1	394,525	180,92	149,08	45,4 \| 72,4 \| 46,3 \| 17,5
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	43,6 \| 75,7 \| 39,8 \| 15,3
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	42,6 \| 75,1 \| 38,2 \| 14,4

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-239A

Země původu: DE, German; Tlačná pružina D-239A
