Tlačná pružina D-239A-06 Pružinová ocel Ø 2 x 23 x 205,5 mm

Cenová stupnice - Tlačná pružina D-239A-06

Množství	Jedn. cena [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Tlačná pružina Nakoupit

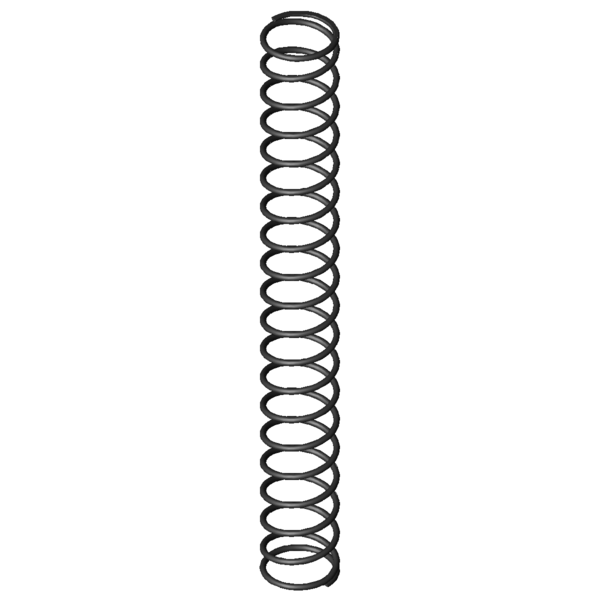

Obrázek produktu Tlačná pružina D-239A-06

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-239A-06

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	23	mm	Střední průměr vinutí
De	25	mm	Vnější průměr vinutí
Dd	20,2	mm	Největší průměr trnu
Dh	26,5	mm	Nejmenší průměr dutinky
L0	205,5	mm	Délka nenapnuté pružiny
Lk	174,26	mm	Vzpěrná délka
Fn	111,129	N	Maximální síla při statickém zatížení
Ln	52,04	mm	Nejmenší délka při statickém zatížení
sn	153,46	mm	Největší dráha pružiny při statickém zatížení
Fndyn	107,132	N	Maximální síla při dynamickém zatížení
Lndyn	57,56	mm	Nejmenší délka při dynamickém zatížení
shdyn	69,74	mm	Největší dráha pružiny při dynamickém zatížení
S	11	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	18,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,724	N/mm	Tuhost pružiny
Gew	36,7842	g	Hmotnost výrobku
Fntol	5,93	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	5,87	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	5,89	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	J	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-239A-06 Pružinová ocel Ø 2 x 23 x 205,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-239A-06 Pružinová ocel Ø 2 x 23 x 205,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-239A-06 Pružinová ocel Ø 2 x 23 x 205,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-239A-06 Pružinová ocel Ø 2 x 23 x 205,5 mm

síla-dráha-výpočet Tlačná pružina D-239A-06

Formulář dotazu Tlačná pružina D-239A-06 Pružinová ocel Ø 2 x 23 x 205,5 mm

Formulář dotazu Tlačná pružina D-239A-06

Podobné tlačné pružiny pro Tlačná pružina D-239A-06 Pružinová ocel Ø 2 x 23 x 205,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-239A-06	EN 10270-1	2	25	205,5	111,129	52,04	153,46	18,5	0,724	100,0 \| 100,0 \| 100,0 \| 100,0
VD-239A-06	1.4310	2	25	205,5	95,448	52,04	153,46	18,5	0,622	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DE	24	150	0,045	EN 10270-1	5,113	37,03	112,97	39,5 \| 73,0 \| 39,1 \| 6,3
D-179J	19	208	0,168	EN 10270-1	30,247	27,73	180,27	52,0 \| 76,6 \| 56,2 \| 23,2
D-207JP	26,5	224	0,178	EN 10270-1	31,921	45,09	178,91	56,3 \| 87,0 \| 57,2 \| 24,6
D-180M	20	209	0,205	EN 10270-1	36,775	29,71	179,29	55,7 \| 79,4 \| 59,3 \| 28,3
D-206D	24	253	0,219	EN 10270-1	47,651	35,15	217,85	56,4 \| 82,4 \| 56,7 \| 30,2
D-207N-01	28	206	0,269	EN 10270-1	45,752	35,78	170,22	64,2 \| 89,7 \| 65,7 \| 37,1
D-206C	24	157	0,357	EN 10270-1	47,955	22,63	134,37	65,1 \| 80,8 \| 65,4 \| 49,3
D-212A	21,6	240	0,371	EN 10270-1	70,015	51,24	188,76	69,1 \| 84,0 \| 72,2 \| 51,2
D-207N	28	181	0,382	EN 10270-1	59,154	26,13	154,87	71,6 \| 85,8 \| 76,2 \| 52,7
D-212	21,6	240	0,451	EN 10270-1	83,321	55,3	184,7	75,1 \| 84,0 \| 79,0 \| 62,3
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	85,3 \| 95,8 \| 82,1 \| 77,9
D-239A-06	25	205,5	0,724	EN 10270-1	111,129	52,04	153,46	100,0 \| 100,0 \| 100,0 \| 100,0
D-238	27	195	0,835	EN 10270-1	125,184	45	150	92,0 \| 95,8 \| 93,3 \| 86,8
D-244A	22	200	0,906	EN 10270-1	126,551	60,25	139,75	88,2 \| 95,1 \| 89,4 \| 80,0
D-247D-09	20	200	1,035	EN 10270-1	134,611	69,96	130,04	82,0 \| 92,4 \| 83,6 \| 70,0
D-244	22	200	1,101	EN 10270-1	156,557	57,85	142,15	80,9 \| 95,1 \| 81,8 \| 65,8
D-273A	27,5	240	1,132	EN 10270-1	186,417	75,31	164,69	75,3 \| 85,5 \| 76,4 \| 64,0
D-273	27,5	240	1,377	EN 10270-1	235,001	69,3	170,7	68,9 \| 85,5 \| 68,6 \| 52,6
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	69,7 \| 83,7 \| 72,8 \| 52,6
D-263M	24	159	1,486	EN 10270-1	166,547	46,93	112,07	68,9 \| 88,1 \| 69,9 \| 48,7
D-288O	30	189	2,008	EN 10270-1	260,008	59,48	129,52	60,6 \| 82,2 \| 63,6 \| 36,1
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	60,2 \| 83,7 \| 61,2 \| 35,5
D-278A	22,5	175	2,211	EN 10270-1	227,107	72,28	102,73	58,6 \| 85,1 \| 57,9 \| 32,8
D-278	22,5	175	2,689	EN 10270-1	292,546	66,2	108,8	55,5 \| 85,1 \| 54,4 \| 26,9
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	52,9 \| 82,8 \| 52,1 \| 23,8
D-288Z-45	27	170	3,227	EN 10270-1	314,989	72,38	97,62	50,9 \| 80,7 \| 49,4 \| 22,4
D-303	28,2	200	3,696	EN 10270-1	454,771	76,94	123,06	51,6 \| 82,8 \| 52,3 \| 19,6

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-239A-06

Země původu: DE, German; Tlačná pružina D-239A-06
