Tlačná pružina D-244A Pružinová ocel Ø 2 x 20 x 200 mm

Cenová stupnice - Tlačná pružina D-244A

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Tlačná pružina Nakoupit

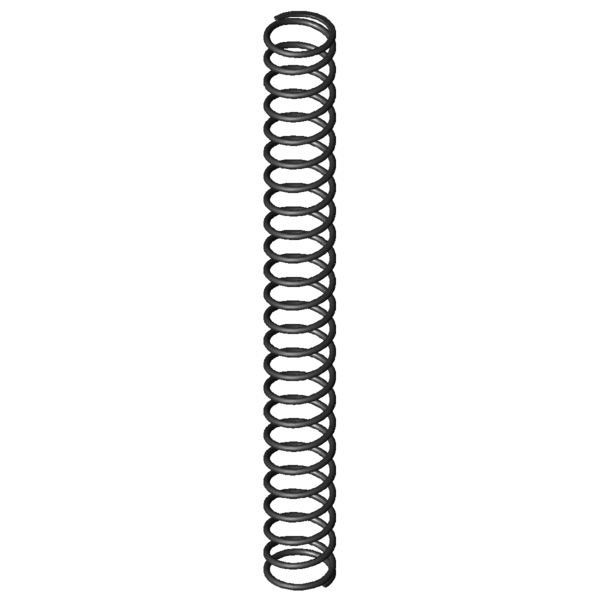

Obrázek produktu Tlačná pružina D-244A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-244A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	20	mm	Střední průměr vinutí
De	22	mm	Vnější průměr vinutí
Dd	17,3	mm	Největší průměr trnu
Dh	23,1	mm	Nejmenší průměr dutinky
L0	200	mm	Délka nenapnuté pružiny
Lk	176,2	mm	Vzpěrná délka
Fn	126,551	N	Maximální síla při statickém zatížení
Ln	60,25	mm	Nejmenší délka při statickém zatížení
sn	139,75	mm	Největší dráha pružiny při statickém zatížení
Fndyn	121,453	N	Maximální síla při dynamickém zatížení
Lndyn	65,88	mm	Nejmenší délka při dynamickém zatížení
shdyn	62,9	mm	Největší dráha pružiny při dynamickém zatížení
S	8,8	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	22,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,906	N/mm	Tuhost pružiny
Gew	38,2275	g	Hmotnost výrobku
Fntol	6,46	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	6,38	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	5,04	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	K	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-244A Pružinová ocel Ø 2 x 20 x 200 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-244A Pružinová ocel Ø 2 x 20 x 200 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-244A Pružinová ocel Ø 2 x 20 x 200 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-244A Pružinová ocel Ø 2 x 20 x 200 mm

síla-dráha-výpočet Tlačná pružina D-244A

Formulář dotazu Tlačná pružina D-244A Pružinová ocel Ø 2 x 20 x 200 mm

Formulář dotazu Tlačná pružina D-244A

Podobné tlačné pružiny pro Tlačná pružina D-244A Pružinová ocel Ø 2 x 20 x 200 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-244A	EN 10270-1	2	22	200	126,551	60,25	139,75	22,5	0,906	100,0 \| 100,0 \| 100,0 \| 100,0
VD-244	1.4310	2	22	200	134,419	57,9	142,1	18,5	0,946	97,3 \| 100,0 \| 96,2 \| 95,7
VD-244A	1.4310	2	22	200	108,694	60,25	139,75	22,5	0,778	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-180M	20	209	0,205	EN 10270-1	36,775	29,71	179,29	52,8 \| 82,2 \| 53,5 \| 22,7
D-207N-01	28	206	0,269	EN 10270-1	45,752	35,78	170,22	58,0 \| 85,2 \| 59,1 \| 29,7
D-185A	17,25	205	0,27	EN 10270-1	44,435	40,35	164,65	56,4 \| 79,5 \| 60,0 \| 29,8
D-207JU	22	162	0,324	EN 10270-1	39,058	41,3	120,7	59,9 \| 85,3 \| 58,6 \| 35,7
D-185	17,25	205	0,328	EN 10270-1	52,024	46,5	158,5	60,1 \| 79,5 \| 64,6 \| 36,2
D-206C	24	157	0,357	EN 10270-1	47,955	22,63	134,37	62,2 \| 80,1 \| 67,0 \| 39,4
D-212A	21,6	240	0,371	EN 10270-1	70,015	51,24	188,76	64,3 \| 87,2 \| 64,7 \| 41,0
D-211A	21,6	165	0,451	EN 10270-1	55,172	42,7	122,3	67,4 \| 86,9 \| 65,6 \| 49,8
D-212	21,6	240	0,451	EN 10270-1	83,321	55,3	184,7	69,2 \| 87,2 \| 70,8 \| 49,8
D-206D-05	17,4	181	0,516	EN 10270-1	71,841	41,9	139,1	71,7 \| 79,9 \| 78,2 \| 57,0
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	78,7 \| 93,0 \| 80,9 \| 62,3
D-211	21,6	165	0,668	EN 10270-1	83,122	40,5	124,5	79,3 \| 86,9 \| 77,4 \| 73,7
D-239A-06	25	205,5	0,724	EN 10270-1	111,129	52,04	153,46	88,2 \| 95,1 \| 89,4 \| 80,0
D-238	27	195	0,835	EN 10270-1	125,184	45	150	93,7 \| 93,0 \| 96,0 \| 92,2
D-244A	22	200	0,906	EN 10270-1	126,551	60,25	139,75	100,0 \| 100,0 \| 100,0 \| 100,0
D-247D-09	20	200	1,035	EN 10270-1	134,611	69,96	130,04	92,7 \| 97,0 \| 93,5 \| 87,5
D-244	22	200	1,101	EN 10270-1	156,557	57,85	142,15	90,6 \| 100,0 \| 89,6 \| 82,2
D-243A	22	135	1,101	EN 10270-1	93,34	50,25	84,75	79,5 \| 89,2 \| 67,2 \| 82,2
D-243B	22	149	1,315	EN 10270-1	139,667	42,75	106,25	81,2 \| 91,5 \| 83,3 \| 68,9
D-263M	24	159	1,486	EN 10270-1	166,547	46,93	112,07	75,5 \| 87,4 \| 78,1 \| 60,9
D-243	22	135	1,63	EN 10270-1	156,48	39	96	73,2 \| 89,2 \| 74,8 \| 55,6
D-278A	22,5	175	2,211	EN 10270-1	227,107	72,28	102,73	64,7 \| 88,4 \| 64,6 \| 41,0
D-278	22,5	175	2,689	EN 10270-1	292,546	66,2	108,8	60,9 \| 88,4 \| 60,6 \| 33,7
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	56,0 \| 80,2 \| 57,9 \| 29,8
D-303	28,2	200	3,696	EN 10270-1	454,771	76,94	123,06	54,2 \| 80,2 \| 57,9 \| 24,5
D-283A-07	18	181	3,886	EN 10270-1	374,65	84,59	96,41	52,9 \| 84,1 \| 51,4 \| 23,3
D-308A	23,2	155	5,935	EN 10270-1	386,828	89,82	65,18	44,4 \| 78,3 \| 39,7 \| 15,3
D-308	23,2	155	7,218	EN 10270-1	577,506	74,99	80,01	43,5 \| 78,3 \| 39,6 \| 12,5

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-244A

Země původu: DE, German; Tlačná pružina D-244A
