Tlačná pružina D-243B Pružinová ocel Ø 2 x 20 x 149 mm

Cenová stupnice - Tlačná pružina D-243B

Množství	Jedn. cena [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Tlačná pružina Nakoupit

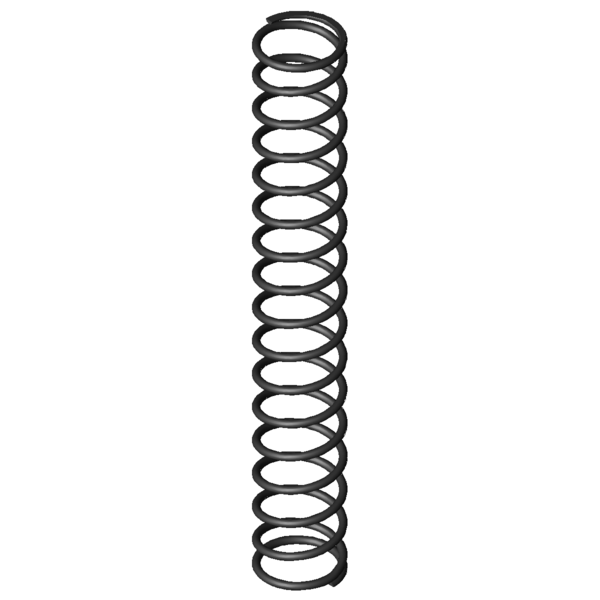

Obrázek produktu Tlačná pružina D-243B

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-243B

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	20	mm	Střední průměr vinutí
De	22	mm	Vnější průměr vinutí
Dd	17,3	mm	Největší průměr trnu
Dh	23,1	mm	Nejmenší průměr dutinky
L0	149	mm	Délka nenapnuté pružiny
Lk	114,6	mm	Vzpěrná délka
Fn	139,667	N	Maximální síla při statickém zatížení
Ln	42,75	mm	Nejmenší délka při statickém zatížení
sn	106,25	mm	Největší dráha pružiny při statickém zatížení
Fndyn	134,567	N	Maximální síla při dynamickém zatížení
Lndyn	46,63	mm	Nejmenší délka při dynamickém zatížení
shdyn	39,44	mm	Největší dráha pružiny při dynamickém zatížení
S	9,484	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,315	N/mm	Tuhost pružiny
Gew	27,3054	g	Hmotnost výrobku
Fntol	6,82	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	6,75	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	3,6	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	J	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-243B Pružinová ocel Ø 2 x 20 x 149 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-243B Pružinová ocel Ø 2 x 20 x 149 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-243B Pružinová ocel Ø 2 x 20 x 149 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-243B Pružinová ocel Ø 2 x 20 x 149 mm

síla-dráha-výpočet Tlačná pružina D-243B

Formulář dotazu Tlačná pružina D-243B Pružinová ocel Ø 2 x 20 x 149 mm

Formulář dotazu Tlačná pružina D-243B

Podobné tlačné pružiny pro Tlačná pružina D-243B Pružinová ocel Ø 2 x 20 x 149 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-243B	EN 10270-1	2	22	149	139,667	42,75	106,25	15,5	1,315	100,0 \| 100,0 \| 100,0 \| 100,0
VD-243B	1.4310	2	22	149	119,96	42,75	106,25	15,5	1,129	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DE	24	150	0,045	EN 10270-1	5,113	37,03	112,97	44,2 \| 80,3 \| 48,9 \| 3,4
D-145D-04	18,5	157	0,141	EN 10270-1	18,861	23,05	133,95	44,5 \| 76,3 \| 46,4 \| 10,7
D-207JO	26,5	152	0,264	EN 10270-1	31,836	31,44	120,56	53,6 \| 85,3 \| 55,5 \| 20,1
D-207JU	22	162	0,324	EN 10270-1	39,058	41,3	120,7	57,2 \| 89,0 \| 58,0 \| 24,6
D-180L	20	130	0,335	EN 10270-1	37,101	19,14	110,86	55,3 \| 79,4 \| 61,2 \| 25,5
D-206C	24	157	0,357	EN 10270-1	47,955	22,63	134,37	56,5 \| 85,5 \| 56,7 \| 27,1
D-211A	21,6	165	0,451	EN 10270-1	55,172	42,7	122,3	62,3 \| 89,5 \| 63,2 \| 34,3
D-207J-80	20	152	0,603	EN 10270-1	73,674	29,9	122,1	67,9 \| 88,0 \| 69,9 \| 45,9
D-211	21,6	165	0,668	EN 10270-1	83,122	40,5	124,5	70,9 \| 89,5 \| 72,4 \| 50,8
D-239A-05	25	139,5	1,072	EN 10270-1	110,434	36,46	103,04	87,8 \| 93,9 \| 88,0 \| 81,5
D-243A	22	135	1,101	EN 10270-1	93,34	50,25	84,75	84,6 \| 96,9 \| 73,3 \| 83,8
D-232N	20	139	1,144	EN 10270-1	114,943	38,57	100,43	89,0 \| 91,4 \| 88,4 \| 87,1
D-243B	22	149	1,315	EN 10270-1	139,667	42,75	106,25	100,0 \| 100,0 \| 100,0 \| 100,0
D-263M	24	159	1,486	EN 10270-1	166,547	46,93	112,07	90,0 \| 92,1 \| 89,3 \| 88,5
D-243	22	135	1,63	EN 10270-1	156,48	39	96	89,1 \| 96,9 \| 89,8 \| 80,6
D-252A	18	145	1,769	EN 10270-1	154,192	57,82	87,18	84,6 \| 93,0 \| 86,3 \| 74,3
D-252	18	145	2,151	EN 10270-1	195,21	54,25	90,75	77,5 \| 93,0 \| 78,5 \| 61,1
D-278A	22,5	175	2,211	EN 10270-1	227,107	72,28	102,73	75,4 \| 87,6 \| 79,1 \| 59,5
D-278	22,5	175	2,689	EN 10270-1	292,546	66,2	108,8	69,7 \| 87,6 \| 72,7 \| 48,9
D-277A	22,5	120	2,689	EN 10270-1	160,484	60,32	59,69	68,9 \| 86,1 \| 71,6 \| 48,9
D-277	22,5	120	3,979	EN 10270-1	293,289	46,3	73,7	59,2 \| 86,1 \| 58,5 \| 33,0
D-308A	23,2	155	5,935	EN 10270-1	386,828	89,82	65,18	51,8 \| 84,5 \| 48,7 \| 22,1
D-288Z-57	20	150	6,718	EN 10270-1	388,911	92,11	57,89	50,1 \| 85,6 \| 45,2 \| 19,6
D-308	23,2	155	7,218	EN 10270-1	577,506	74,99	80,01	50,8 \| 84,5 \| 49,7 \| 18,2
D-288Z-54	21	124	7,648	EN 10270-1	412,647	70,05	53,95	47,1 \| 81,8 \| 42,3 \| 17,2
D-288X-13	19,4	153	7,73	EN 10270-1	540,34	83,1	69,9	49,2 \| 84,8 \| 45,8 \| 17,0
D-313A-13	19,5	152	12,491	EN 10270-1	750,754	91,9	60,1	43,5 \| 82,4 \| 37,6 \| 10,5
D-339A	24	150	14,489	EN 10270-1	574,122	110,38	39,63	40,1 \| 80,3 \| 30,8 \| 9,1

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-243B

Země původu: DE, German; Tlačná pružina D-243B
