Tlačná pružina D-252A Pružinová ocel Ø 2 x 16 x 145 mm

Cenová stupnice - Tlačná pružina D-252A

Množství	Jedn. cena [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Tlačná pružina Nakoupit

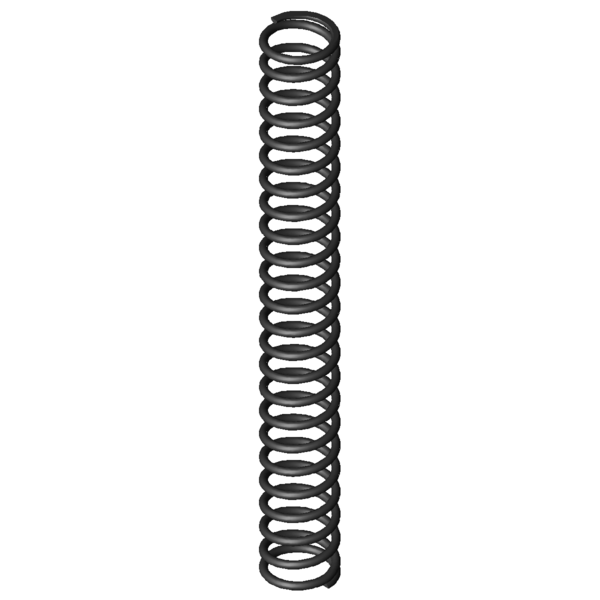

Obrázek produktu Tlačná pružina D-252A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	16	mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dd	13,5	mm	Největší průměr trnu
Dh	18,6	mm	Nejmenší průměr dutinky
L0	145	mm	Délka nenapnuté pružiny
Lk	123,6	mm	Vzpěrná délka
Fn	154,192	N	Maximální síla při statickém zatížení
Ln	57,82	mm	Nejmenší délka při statickém zatížení
sn	87,18	mm	Největší dráha pružiny při statickém zatížení
Fndyn	146,392	N	Maximální síla při dynamickém zatížení
Lndyn	62,23	mm	Nejmenší délka při dynamickém zatížení
shdyn	39,12	mm	Největší dráha pružiny při dynamickém zatížení
S	6,356	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	22,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,769	N/mm	Tuhost pružiny
Gew	30,582	g	Hmotnost výrobku
Fntol	8,15	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,03	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	3,3	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	J	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A Pružinová ocel Ø 2 x 16 x 145 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A Pružinová ocel Ø 2 x 16 x 145 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A Pružinová ocel Ø 2 x 16 x 145 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A Pružinová ocel Ø 2 x 16 x 145 mm

síla-dráha-výpočet Tlačná pružina D-252A

Formulář dotazu Tlačná pružina D-252A Pružinová ocel Ø 2 x 16 x 145 mm

Formulář dotazu Tlačná pružina D-252A

Podobné tlačné pružiny pro Tlačná pružina D-252A Pružinová ocel Ø 2 x 16 x 145 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-252A	EN 10270-1	2	18	145	154,192	57,82	87,18	22,5	1,769	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252	1.4310	2	18	145	168,127	54	91	18,5	1,848	96,5 \| 100,0 \| 93,8 \| 95,7
VD-252A	1.4310	2	18	145	132,435	57,82	87,18	22,5	1,519	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-180Y-04	19	116	0,329	EN 10270-1	29,595	26,17	89,83	51,9 \| 79,1 \| 58,1 \| 18,6
D-180L	20	130	0,335	EN 10270-1	37,101	19,14	110,86	50,1 \| 79,9 \| 51,4 \| 18,9
D-179J-14	15,9	125	0,368	EN 10270-1	38,258	21,06	103,94	50,6 \| 76,5 \| 54,3 \| 20,8
D-179J-05	14	142	0,376	EN 10270-1	42,522	28,78	113,22	50,1 \| 76,9 \| 52,3 \| 21,2
D-184	17,25	140	0,486	EN 10270-1	51,881	33,2	106,8	56,7 \| 85,0 \| 57,6 \| 27,5
D-207JZ	18,5	129	0,567	EN 10270-1	51,142	38,87	90,13	61,4 \| 87,1 \| 64,9 \| 32,1
D-207J-80	20	152	0,603	EN 10270-1	73,674	29,9	122,1	60,2 \| 86,8 \| 59,6 \| 34,1
D-217A	17,6	165	0,724	EN 10270-1	84,615	48,2	116,8	64,8 \| 88,6 \| 64,8 \| 41,0
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	65,5 \| 83,6 \| 69,8 \| 43,2
D-217	17,6	165	0,881	EN 10270-1	104,056	46,9	118,1	69,7 \| 88,6 \| 70,7 \| 49,8
D-232N	20	139	1,144	EN 10270-1	114,943	38,57	100,43	79,1 \| 92,0 \| 80,7 \| 64,7
D-217E	17	116	1,179	EN 10270-1	96,796	33,93	82,07	76,7 \| 84,8 \| 78,5 \| 66,7
D-243B	22	149	1,315	EN 10270-1	139,667	42,75	106,25	84,6 \| 93,0 \| 86,3 \| 74,3
D-252A-01	18	170	1,624	EN 10270-1	174,441	62,6	107,4	90,6 \| 95,1 \| 84,8 \| 91,8
D-252A	18	145	1,769	EN 10270-1	154,192	57,82	87,18	100,0 \| 100,0 \| 100,0 \| 100,0
D-252	18	145	2,151	EN 10270-1	195,21	54,25	90,75	89,9 \| 100,0 \| 87,5 \| 82,2
D-263VE	20	127	2,779	EN 10270-1	199,574	55,18	71,82	77,2 \| 88,2 \| 79,8 \| 63,6
D-283A-07	18	181	3,886	EN 10270-1	374,65	84,59	96,41	66,0 \| 86,7 \| 65,8 \| 45,5
D-283A	18,5	130	4,318	EN 10270-1	257,652	70,33	59,67	64,7 \| 89,0 \| 64,1 \| 41,0
D-278D	19,5	125	4,378	EN 10270-1	288,607	59,08	65,92	63,7 \| 86,2 \| 64,5 \| 40,4
D-283	18,5	130	5,252	EN 10270-1	366,04	60,3	69,7	61,2 \| 89,0 \| 61,0 \| 33,7
D-288Z-57	20	150	6,718	EN 10270-1	388,911	92,11	57,89	54,6 \| 84,4 \| 53,0 \| 26,3
D-288X-13	19,4	153	7,73	EN 10270-1	540,34	83,1	69,9	54,2 \| 85,5 \| 54,4 \| 22,9
D-288X-12	19,4	127	9,037	EN 10270-1	542,201	67	60	50,4 \| 83,1 \| 48,6 \| 19,6
D-313A	19,2	120	11,591	EN 10270-1	367,438	88,3	31,7	44,7 \| 79,7 \| 39,2 \| 15,3
D-313A-13	19,5	152	12,491	EN 10270-1	750,754	91,9	60,1	47,2 \| 82,8 \| 44,7 \| 14,2
D-313	19,2	120	14,097	EN 10270-1	652,141	73,74	46,26	43,5 \| 79,7 \| 38,4 \| 12,5
D-313A-12	19,5	127	14,956	EN 10270-1	735,305	77,84	49,16	43,6 \| 80,2 \| 38,7 \| 11,8

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A

Země původu: DE, German; Tlačná pružina D-252A
