Tlačná pružina D-145D-04 Pružinová ocel Ø 1 x 17,5 x 157 mm

Cenová stupnice - Tlačná pružina D-145D-04

Množství Jedn. cena [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Tlačná pružina Nakoupit

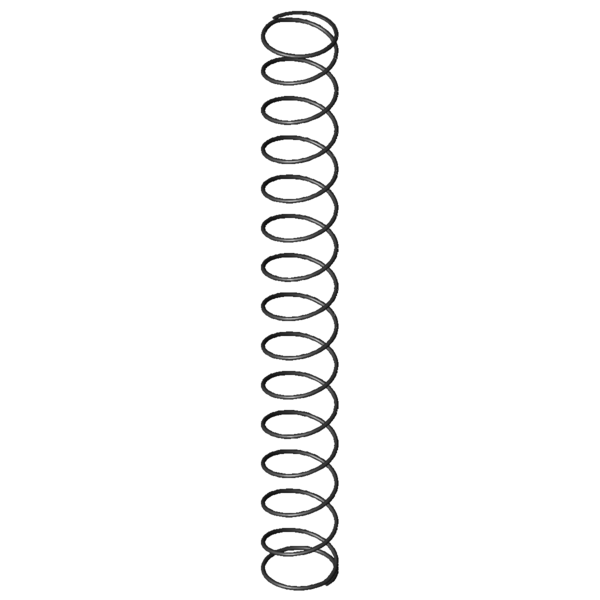

Obrázek produktu Tlačná pružina D-145D-04
Obrázek produktu Tlačná pružina D-145D-04
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-145D-04

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 1 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 17,5 mm Střední průměr vinutí
De 18,5 mm Vnější průměr vinutí
Dd 15,8 mm Největší průměr trnu
Dh 19,9 mm Nejmenší průměr dutinky
L0 157 mm Délka nenapnuté pružiny
Lk 133,3 mm Vzpěrná délka
Fn 18,861 N Maximální síla při statickém zatížení
Ln 23,05 mm Nejmenší délka při statickém zatížení
sn 133,95 mm Největší dráha pružiny při statickém zatížení
Fndyn 18,329 N Maximální síla při dynamickém zatížení
Lndyn 26,83 mm Nejmenší délka při dynamickém zatížení
shdyn 70,81 mm Největší dráha pružiny při dynamickém zatížení
S 11,556 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 13,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,141 N/mm Tuhost pružiny
Gew 5,2904 g Hmotnost výrobku
Fntol 1,48 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 1,47 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,5 mm (+/-) Tolerance průměru vinutí
L0tol 8,5 mm (+/-) Tolerance délky nenapnuté pružiny
PG D - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-145D-04 Pružinová ocel Ø 1 x 17,5 x 157 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-145D-04 Pružinová ocel Ø 1 x 17,5 x 157 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-145D-04 Pružinová ocel Ø 1 x 17,5 x 157 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-145D-04 Pružinová ocel Ø 1 x 17,5 x 157 mm

síla-dráha-výpočet Tlačná pružina D-145D-04

Formulář dotazu Tlačná pružina D-145D-04 Pružinová ocel Ø 1 x 17,5 x 157 mm

Formulář dotazu Tlačná pružina D-145D-04

Podobné tlačné pružiny pro Tlačná pružina D-145D-04 Pružinová ocel Ø 1 x 17,5 x 157 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-145D-04 EN 10270-1 1 18,5 157 18,861 23,05 133,95 13,5 0,141 100,0 | 100,0 | 100,0 | 100,0
VD-145D-04 1.4310 1 18,5 157 16,199 23,05 133,95 13,5 0,121 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-117M 14 160,6 0,117 EN 10270-1 16,422 20,3 140,3 59,3 | 87,0 | 59,7 | 31,2
D-145D-04 18,5 157 0,141 EN 10270-1 18,861 23,05 133,95 100,0 | 100,0 | 100,0 | 100,0
D-142D 15 163 0,154 EN 10270-1 21,647 22,28 140,72 64,7 | 87,4 | 65,7 | 41,0
D-145H 17 186 0,16 EN 10270-1 25,834 25 161 86,0 | 92,1 | 78,1 | 87,8
D-179H 19 129 0,274 EN 10270-1 30,429 17,85 111,15 71,4 | 90,1 | 72,5 | 51,4
D-207JU 22 162 0,324 EN 10270-1 39,058 41,3 120,7 65,1 | 82,6 | 69,2 | 43,5
D-184A 17,25 140 0,328 EN 10270-1 34,917 33,62 106,38 88,2 | 89,3 | 88,0 | 87,4
D-180L 20 130 0,335 EN 10270-1 37,101 19,14 110,86 65,0 | 86,2 | 66,8 | 42,1
D-211A 21,6 165 0,451 EN 10270-1 55,172 42,7 122,3 58,4 | 81,1 | 62,7 | 31,2
D-184 17,25 140 0,486 EN 10270-1 51,881 33,2 106,8 84,9 | 89,3 | 88,1 | 77,3
D-206D-05 17,4 181 0,516 EN 10270-1 71,841 41,9 139,1 57,5 | 84,1 | 61,3 | 27,3
D-207JZ 18,5 129 0,567 EN 10270-1 51,142 38,87 90,13 53,3 | 82,9 | 52,1 | 24,8
D-207J-80 20 152 0,603 EN 10270-1 73,674 29,9 122,1 55,7 | 85,3 | 58,4 | 23,3
D-211 21,6 165 0,668 EN 10270-1 83,122 40,5 124,5 53,3 | 81,1 | 57,8 | 21,1
D-217A 17,6 165 0,724 EN 10270-1 84,615 48,2 116,8 52,8 | 84,3 | 54,7 | 19,4
D-217 17,6 165 0,881 EN 10270-1 104,056 46,9 118,1 51,1 | 84,3 | 53,1 | 16,0
D-232N 20 139 1,144 EN 10270-1 114,943 38,57 100,43 45,6 | 78,9 | 45,7 | 12,3
Počet podobných kovových pružin: 16

Číslo celního sazebníku: 73202081; Tlačná pružina D-145D-04

Země původu: DE, German; Tlačná pružina D-145D-04
