Tlačná pružina D-117M Pružinová ocel Ø 0,8 x 13,2 x 160,6 mm

Name: D-117M - Tlacné pružiny
SKU: D-117M
Availability: InStock

Cenová stupnice - Tlačná pružina D-117M

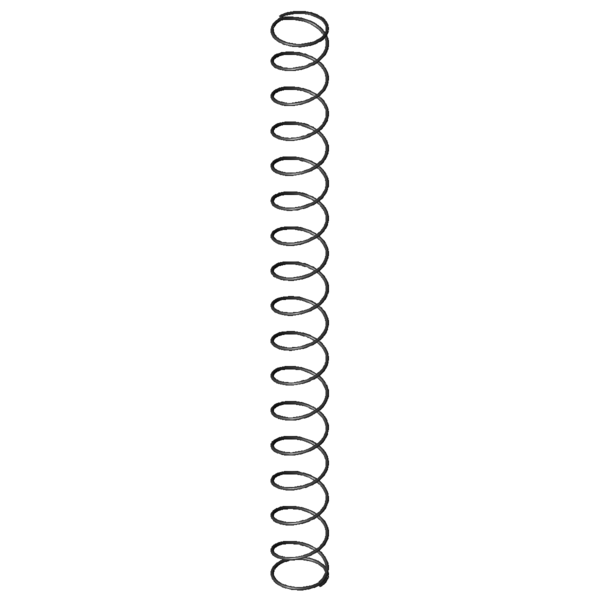

Obrázek produktu Tlačná pružina D-117M

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	13,2	mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dd	11,8	mm	Největší průměr trnu
Dh	15,4	mm	Nejmenší průměr dutinky
L0	160,6	mm	Délka nenapnuté pružiny
Lk	148	mm	Vzpěrná délka
Fn	16,422	N	Maximální síla při statickém zatížení
Ln	20,3	mm	Nejmenší délka při statickém zatížení
sn	140,3	mm	Největší dráha pružiny při statickém zatížení
Fndyn	15,544	N	Maximální síla při dynamickém zatížení
Lndyn	27,8	mm	Nejmenší délka při dynamickém zatížení
shdyn	48,15	mm	Největší dráha pružiny při dynamickém zatížení
S	10,31	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,117	N/mm	Tuhost pružiny
Gew	2,8834	g	Hmotnost výrobku
Fntol	1,04	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,07	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	7,04	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	E	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-117M	EN 10270-1	0,8	14	160,6	16,422	20,3	140,3	15,5	0,117	100,0 \| 100,0 \| 100,0 \| 100,0
VD-117M	1.4310	0,8	14	160,6	14,105	20,3	140,3	15,5	0,101	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-115H	12	136	0,109	EN 10270-1	12,952	17,58	118,42	87,0 \| 86,0 \| 81,6 \| 93,4
D-117M	14	160,6	0,117	EN 10270-1	16,422	20,3	140,3	100,0 \| 100,0 \| 100,0 \| 100,0
D-122A-01	10,8	175	0,125	EN 10270-1	17,144	37,36	137,64	93,5 \| 89,6 \| 96,9 \| 94,0
D-145D-04	18,5	157	0,141	EN 10270-1	18,861	23,05	133,95	86,3 \| 84,5 \| 91,3 \| 83,1
D-142D	15	163	0,154	EN 10270-1	21,647	22,28	140,72	85,8 \| 93,6 \| 87,8 \| 76,1
D-145H	17	186	0,16	EN 10270-1	25,834	25	161	77,1 \| 82,9 \| 75,4 \| 72,9
D-117L	14	99,1	0,191	EN 10270-1	16,431	13,06	86,04	76,4 \| 87,2 \| 80,6 \| 61,3
D-150A	13,5	115	0,232	EN 10270-1	19,236	32,02	82,98	68,5 \| 82,7 \| 72,3 \| 50,5
D-150	13,5	115	0,282	EN 10270-1	24,9	26,69	88,31	62,9 \| 82,7 \| 64,4 \| 41,5
D-184A	17,25	140	0,328	EN 10270-1	34,917	33,62	106,38	58,2 \| 77,4 \| 61,4 \| 35,7
D-179J-14	15,9	125	0,368	EN 10270-1	38,258	21,06	103,94	56,6 \| 79,5 \| 58,5 \| 31,8
D-179J-05	14	142	0,376	EN 10270-1	42,522	28,78	113,22	59,3 \| 87,0 \| 59,7 \| 31,2
D-185J	15	125	0,467	EN 10270-1	41,817	35,4	89,6	51,7 \| 78,4 \| 51,6 \| 25,1
D-184	17,25	140	0,486	EN 10270-1	51,881	33,2	106,8	51,8 \| 77,4 \| 53,9 \| 24,1
D-206D-05	17,4	181	0,516	EN 10270-1	71,841	41,9	139,1	53,0 \| 75,4 \| 61,0 \| 22,7
D-185H	15	112	0,517	EN 10270-1	41,27	32,2	79,8	48,9 \| 75,7 \| 48,3 \| 22,6
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	49,7 \| 77,2 \| 49,4 \| 22,6

Počet podobných kovových pružin: 16
