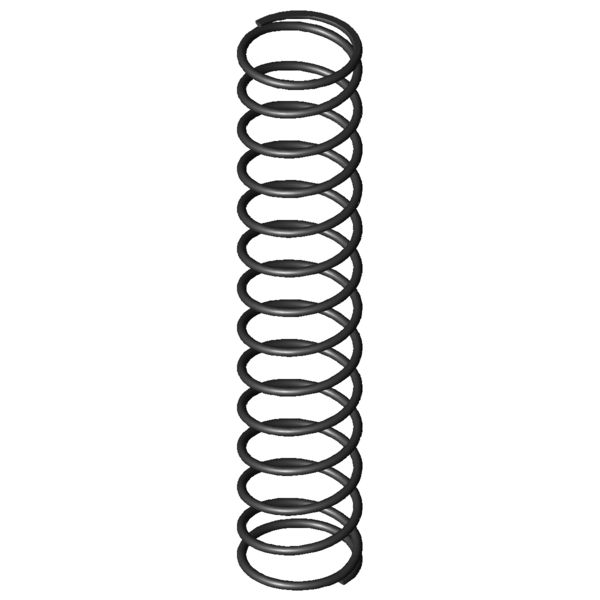

Domov » Výrobek » Tlacné pružiny » d-237a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-237A Pružinová ocel Ø 2 x 25 x 135 mm Cenová stupnice - Tlačná pružina D-237A Množství Jedn. cena [EUR] 1 5,1600 EUR 2 3,6400 EUR 3 3,4700 EUR 7 2,4200 EUR 17 1,1500 EUR 37 0,8500 EUR 75 0,6800 EUR 125 0,4859 EUR 175 0,4196 EUR 250 0,3695 EUR 350 0,3536 EUR 450 0,3284 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-237A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-237A Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2 mm Prumer drátu Di mm Vnitřní průměr vinutí D 25 mm Střední průměr vinutí De 27 mm Vnější průměr vinutí Dd 22,3 mm Největší průměr trnu Dh 28,6 mm Nejmenší průměr dutinky L0 135 mm Délka nenapnuté pružiny Lk 56,15 mm Vzpěrná délka Fn 81,487 N Maximální síla při statickém zatížení Ln 37,36 mm Nejmenší délka při statickém zatížení sn 97,64 mm Největší dráha pružiny při statickém zatížení Fndyn 77,998 N Maximální síla při dynamickém zatížení Lndyn 41,54 mm Nejmenší délka při dynamickém zatížení shdyn 66,18 mm Největší dráha pružiny při dynamickém zatížení S 10,64 mm Stoupání pružiny (mezi dvěma středy vinutí) n 12,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,835 N/mm Tuhost pružiny Gew 28,2806 g Hmotnost výrobku Fntol 5,54 N (+/-) Tolerance pro statickou maximální sílu Fndtol 5,49 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,45 mm (+/-) Tolerance průměru vinutí L0tol 5,18 mm (+/-) Tolerance délky nenapnuté pružiny PG J - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-237A Pružinová ocel Ø 2 x 25 x 135 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-237A Pružinová ocel Ø 2 x 25 x 135 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-237A Pružinová ocel Ø 2 x 25 x 135 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-237A Pružinová ocel Ø 2 x 25 x 135 mm síla-dráha-výpočet Tlačná pružina D-237A Formulář dotazu Tlačná pružina D-237A Pružinová ocel Ø 2 x 25 x 135 mm Formulář dotazu Tlačná pružina D-237A Číslo celního sazebníku: 73202081; Tlačná pružina D-237A Země původu: DE, German; Tlačná pružina D-237A Obrázek produktu - Tlacné pružiny D-237A QR-Code: Tlačná pružina D-237A
