Tlačná pružina D-239A-01 Pružinová ocel Ø 2 x 23 x 40,5 mm

Cenová stupnice - Tlačná pružina D-239A-01

Množství Jedn. cena [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Tlačná pružina Nakoupit

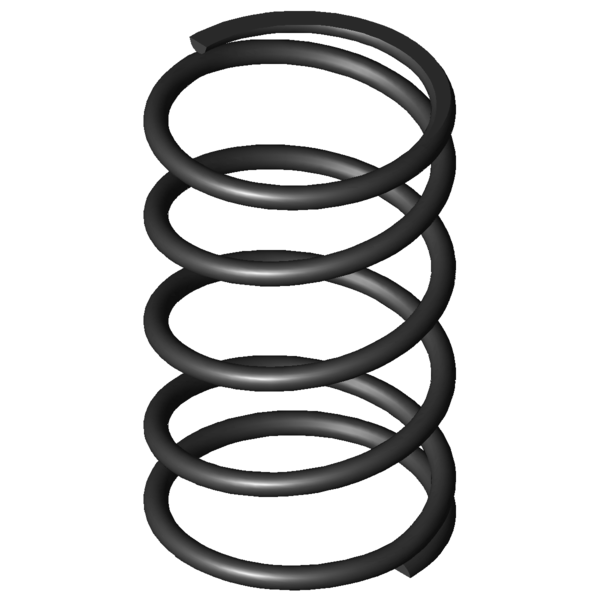

Obrázek produktu Tlačná pružina D-239A-01
Obrázek produktu Tlačná pružina D-239A-01
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-239A-01

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 23 mm Střední průměr vinutí
De 25 mm Vnější průměr vinutí
Dd 20,2 mm Největší průměr trnu
Dh 26,5 mm Nejmenší průměr dutinky
L0 40,5 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 104,922 N Maximální síla při statickém zatížení
Ln 13,09 mm Nejmenší délka při statickém zatížení
sn 27,41 mm Největší dráha pružiny při statickém zatížení
Fndyn 100,898 N Maximální síla při dynamickém zatížení
Lndyn 14,14 mm Nejmenší délka při dynamickém zatížení
shdyn 13,83 mm Největší dráha pružiny při dynamickém zatížení
S 11 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 3,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 3,828 N/mm Tuhost pružiny
Gew 9,8689 g Hmotnost výrobku
Fntol 7,49 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 7,43 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,45 mm (+/-) Tolerance průměru vinutí
L0tol 1,55 mm (+/-) Tolerance délky nenapnuté pružiny
PG G - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-239A-01 Pružinová ocel Ø 2 x 23 x 40,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-239A-01 Pružinová ocel Ø 2 x 23 x 40,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-239A-01 Pružinová ocel Ø 2 x 23 x 40,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-239A-01 Pružinová ocel Ø 2 x 23 x 40,5 mm

síla-dráha-výpočet Tlačná pružina D-239A-01

Formulář dotazu Tlačná pružina D-239A-01 Pružinová ocel Ø 2 x 23 x 40,5 mm

Formulář dotazu Tlačná pružina D-239A-01
