Tlačná pružina D-239B Pružinová ocel Ø 2 x 20 x 36,7 mm

Cenová stupnice - Tlačná pružina D-239B

Množství Jedn. cena [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Tlačná pružina Nakoupit

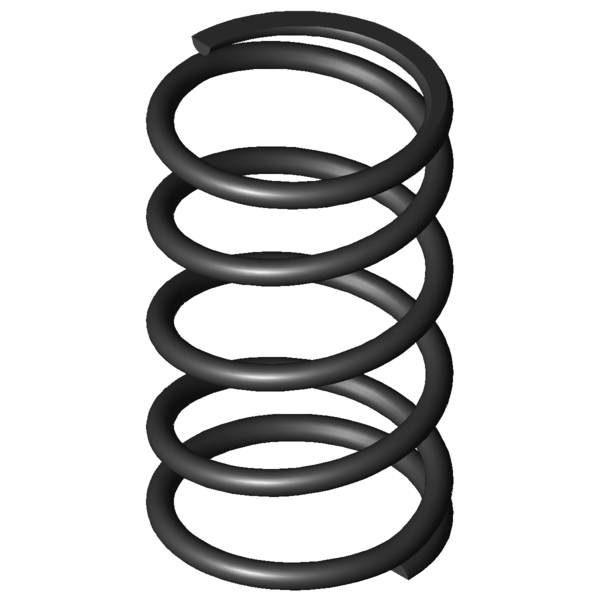

Obrázek produktu Tlačná pružina D-239B
Obrázek produktu Tlačná pružina D-239B
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-239B

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 20 mm Střední průměr vinutí
De 22 mm Vnější průměr vinutí
Dd 17,3 mm Největší průměr trnu
Dh 23,1 mm Nejmenší průměr dutinky
L0 36,7 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 139,423 N Maximální síla při statickém zatížení
Ln 12,75 mm Nejmenší délka při statickém zatížení
sn 23,95 mm Největší dráha pružiny při statickém zatížení
Fndyn 134,3 N Maximální síla při dynamickém zatížení
Lndyn 13,63 mm Nejmenší délka při dynamickém zatížení
shdyn 8,93 mm Největší dráha pružiny při dynamickém zatížení
S 9,914 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 3,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 5,821 N/mm Tuhost pružiny
Gew 8,5817 g Hmotnost výrobku
Fntol 8,53 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 8,46 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,45 mm (+/-) Tolerance průměru vinutí
L0tol 1,11 mm (+/-) Tolerance délky nenapnuté pružiny
PG G - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-239B Pružinová ocel Ø 2 x 20 x 36,7 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-239B Pružinová ocel Ø 2 x 20 x 36,7 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-239B Pružinová ocel Ø 2 x 20 x 36,7 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-239B Pružinová ocel Ø 2 x 20 x 36,7 mm

síla-dráha-výpočet Tlačná pružina D-239B

Formulář dotazu Tlačná pružina D-239B Pružinová ocel Ø 2 x 20 x 36,7 mm

Formulář dotazu Tlačná pružina D-239B

Podobné tlačné pružiny pro Tlačná pružina D-239B Pružinová ocel Ø 2 x 20 x 36,7 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-239B EN 10270-1 2 22 36,7 139,423 12,75 23,95 3,5 5,821 100,0 | 100,0 | 100,0 | 100,0
VD-239B 1.4310 2 22 36,7 119,75 12,75 23,95 3,5 5 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-145DG 21 31,4 0,232 EN 10270-1 4,642 11,35 20,05 41,5 | 77,0 | 43,5 | 4,0
D-206D-12 20,4 40 1,63 EN 10270-1 49,657 9,54 30,46 56,7 | 84,8 | 57,1 | 28,0
D-207JQ 22 33,3 1,71 EN 10270-1 39,432 10,25 23,05 60,1 | 88,6 | 62,3 | 29,4
D-207J-70 20 38 2,327 EN 10270-1 65,234 9,97 28,03 64,5 | 87,5 | 66,1 | 40,0
D-233E-10 20 40 3,144 EN 10270-1 80,003 14,55 25,45 73,3 | 90,1 | 75,7 | 54,0
D-247B 20,5 41 4,681 EN 10270-1 109,941 17,51 23,49 87,7 | 94,2 | 88,5 | 80,4
D-232K 20 34,1 5,068 EN 10270-1 114,567 11,5 22,6 88,9 | 91,3 | 88,3 | 87,1
D-239B 22 36,7 5,821 EN 10270-1 139,423 12,75 23,95 100,0 | 100,0 | 100,0 | 100,0
D-263J 24 39,2 6,581 EN 10270-1 165,825 14 25,2 90,0 | 92,1 | 89,6 | 88,5
D-274A 22,5 40 9,044 EN 10270-1 167,817 21,45 18,56 78,2 | 89,8 | 80,3 | 64,4
D-273A-02 24 37,5 11,44 EN 10270-1 250,547 15,6 21,9 71,4 | 89,8 | 73,5 | 50,9
D-288F 22,7 34 12,305 EN 10270-1 135,878 22,96 11,04 69,0 | 87,9 | 71,8 | 47,3
D-274 22,5 36 14,212 EN 10270-1 291,853 15,47 20,54 66,6 | 92,0 | 66,8 | 41,0
D-278C 19,5 35 14,727 EN 10270-1 205,021 21,08 13,92 63,5 | 88,0 | 63,1 | 39,5
D-288Q 20 39,5 22,374 EN 10270-1 359,967 23,41 16,09 54,7 | 85,1 | 53,0 | 26,0
D-304A 23,2 42 24,278 EN 10270-1 369,24 26,79 15,21 52,1 | 81,6 | 50,6 | 24,0
D-288Z-51 21 41,4 25,726 EN 10270-1 420,852 25,04 16,36 52,3 | 83,6 | 50,7 | 22,6
D-288Z-56 20 39,5 27,993 EN 10270-1 359,238 26,67 12,83 50,2 | 83,5 | 46,2 | 20,8
D-288ZB 19,5 40 30,616 EN 10270-1 409,743 26,62 13,38 48,8 | 82,4 | 44,9 | 19,0
D-288X-04 19,4 38 35,645 EN 10270-1 541,8 22,8 15,2 48,5 | 84,6 | 44,6 | 16,3
D-288Z-30 21,5 30 37,237 EN 10270-1 441,293 18,15 11,85 46,1 | 82,0 | 40,5 | 15,6
D-304 23,2 33,5 38,151 EN 10270-1 538,84 19,38 14,12 46,8 | 82,9 | 42,4 | 15,3
D-313A-04 19,5 38 51,667 EN 10270-1 556,917 27,22 10,78 42,7 | 81,9 | 35,0 | 11,3
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-239B

Země původu: DE, German; Tlačná pružina D-239B
