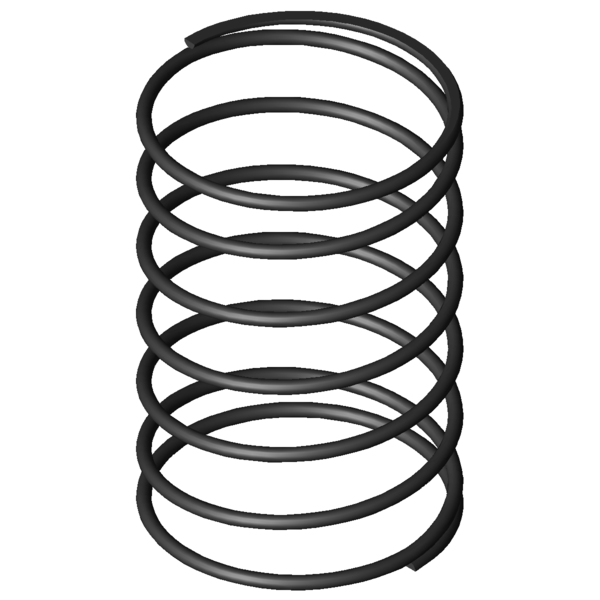

Domov » Výrobek » Tlacné pružiny » d-145dg Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-145DG Pružinová ocel Ø 1 x 20 x 31,4 mm Cenová stupnice - Tlačná pružina D-145DG Množství Jedn. cena [EUR] 1 4,9000 EUR 2 3,4600 EUR 3 3,3000 EUR 7 1,8900 EUR 17 0,9300 EUR 37 0,5700 EUR 75 0,3900 EUR 125 0,3566 EUR 175 0,3067 EUR 250 0,2817 EUR 350 0,2526 EUR 450 0,1895 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-145DG Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-145DG Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 1 mm Prumer drátu Di mm Vnitřní průměr vinutí D 20 mm Střední průměr vinutí De 21 mm Vnější průměr vinutí Dd 18,2 mm Největší průměr trnu Dh 22 mm Nejmenší průměr dutinky L0 31,4 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 4,642 N Maximální síla při statickém zatížení Ln 11,35 mm Nejmenší délka při statickém zatížení sn 20,05 mm Největší dráha pružiny při statickém zatížení Fndyn 4,195 N Maximální síla při dynamickém zatížení Lndyn 13,28 mm Nejmenší délka při dynamickém zatížení shdyn 18,12 mm Největší dráha pružiny při dynamickém zatížení S 5,527 mm Stoupání pružiny (mezi dvěma středy vinutí) n 5,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,232 N/mm Tuhost pružiny Gew 2,9256 g Hmotnost výrobku Fntol 1,37 N (+/-) Tolerance pro statickou maximální sílu Fndtol 1,36 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,5 mm (+/-) Tolerance průměru vinutí L0tol 5,59 mm (+/-) Tolerance délky nenapnuté pružiny PG E - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-145DG Pružinová ocel Ø 1 x 20 x 31,4 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-145DG Pružinová ocel Ø 1 x 20 x 31,4 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-145DG Pružinová ocel Ø 1 x 20 x 31,4 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-145DG Pružinová ocel Ø 1 x 20 x 31,4 mm síla-dráha-výpočet Tlačná pružina D-145DG Formulář dotazu Tlačná pružina D-145DG Pružinová ocel Ø 1 x 20 x 31,4 mm Formulář dotazu Tlačná pružina D-145DG Podobné tlačné pružiny pro Tlačná pružina D-145DG Pružinová ocel Ø 1 x 20 x 31,4 mm Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením. Podobné tlačné pružiny z jiného materiálu Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem. číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost D-145DG EN 10270-1 1 21 31,4 4,642 11,35 20,05 5,5 0,232 100,0 | 100,0 | 100,0 | 100,0 VD-145DG 1.4310 1 21 31,4 3,987 11,35 20,05 5,5 0,199 92,9 | 100,0 | 92,9 | 85,9 Počet podobných kovových pružin: 2 Podobné tlačné pružiny s jinou konfigurací nosnosti Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti. L2 (mm) Délka napnuté pružiny s2 (mm) Dráha napnuté pružiny Přednost De (mm) Vnější průměr vinutí L0 (mm) Délka nenapnuté pružiny R (N/mm) Tuhost pružiny číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %Celkově | Geometrie | Zatížení | Ztuhlost D-145DG 21 31,4 0,232 EN 10270-1 4,642 11,35 20,05 100,0 | 100,0 | 100,0 | 100,0 D-180Y-01 19 32 1,271 EN 10270-1 29,689 8,64 23,36 52,8 | 89,5 | 50,7 | 18,2 D-180M-10 17 31,5 1,53 EN 10270-1 35,788 8,11 23,39 50,8 | 88,0 | 49,3 | 15,1 D-207JQ 22 33,3 1,71 EN 10270-1 39,432 10,25 23,05 49,5 | 85,5 | 49,4 | 13,5 D-212B 19,8 29 3,164 EN 10270-1 58,706 10,45 18,55 46,9 | 83,0 | 50,2 | 7,3 D-232K 20 34,1 5,068 EN 10270-1 114,567 11,5 22,6 44,0 | 81,0 | 46,4 | 4,6 D-239B 22 36,7 5,821 EN 10270-1 139,423 12,75 23,95 41,5 | 77,0 | 43,5 | 4,0 D-247A 20,5 27 7,355 EN 10270-1 105,929 12,6 14,4 39,7 | 77,9 | 38,1 | 3,1 D-248 18 30 11,37 EN 10270-1 195,564 12,8 17,2 41,1 | 77,1 | 44,1 | 2,0 D-288F 22,7 34 12,305 EN 10270-1 135,878 22,96 11,04 35,0 | 74,0 | 29,2 | 1,9 D-273B 22,5 27 14,212 EN 10270-1 163,941 15,47 11,54 35,0 | 73,1 | 30,2 | 1,6 D-274 22,5 36 14,212 EN 10270-1 291,853 15,47 20,54 41,6 | 73,5 | 49,6 | 1,6 D-263VA 20 27,8 14,689 EN 10270-1 200,209 14,17 13,63 37,5 | 75,8 | 35,1 | 1,6 D-278C 19,5 35 14,727 EN 10270-1 205,021 21,08 13,92 37,2 | 74,2 | 35,8 | 1,6 D-279A 18,5 32 21,59 EN 10270-1 300,833 18,07 13,93 37,3 | 75,4 | 35,5 | 1,1 D-288P 20 27,2 35,16 EN 10270-1 360,926 16,93 10,27 33,1 | 72,5 | 26,3 | 0,7 Počet podobných kovových pružin: 15 Číslo celního sazebníku: 73202081; Tlačná pružina D-145DG Země původu: DE, German; Tlačná pružina D-145DG Obrázek produktu - Tlacné pružiny D-145DG QR-Code: Tlačná pružina D-145DG
