Tlačná pružina D-247A Pružinová ocel Ø 2 x 18,5 x 27 mm

Cenová stupnice - Tlačná pružina D-247A

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

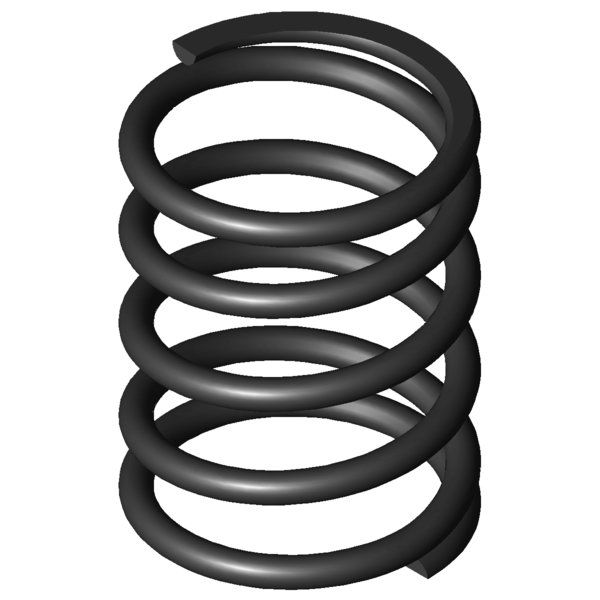

Obrázek produktu Tlačná pružina D-247A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-247A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	18,5	mm	Střední průměr vinutí
De	20,5	mm	Vnější průměr vinutí
Dd	15,8	mm	Největší průměr trnu
Dh	21,4	mm	Nejmenší průměr dutinky
L0	27	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	105,929	N	Maximální síla při statickém zatížení
Ln	12,6	mm	Nejmenší délka při statickém zatížení
sn	14,4	mm	Největší dráha pružiny při statickém zatížení
Fndyn	100,033	N	Maximální síla při dynamickém zatížení
Lndyn	13,4	mm	Nejmenší délka při dynamickém zatížení
shdyn	9,88	mm	Největší dráha pružiny při dynamickém zatížení
S	7,143	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	7,355	N/mm	Tuhost pružiny
Gew	7,9381	g	Hmotnost výrobku
Fntol	8,49	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,39	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	0,94	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-247A Pružinová ocel Ø 2 x 18,5 x 27 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-247A Pružinová ocel Ø 2 x 18,5 x 27 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-247A Pružinová ocel Ø 2 x 18,5 x 27 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-247A Pružinová ocel Ø 2 x 18,5 x 27 mm

síla-dráha-výpočet Tlačná pružina D-247A

Formulář dotazu Tlačná pružina D-247A Pružinová ocel Ø 2 x 18,5 x 27 mm

Formulář dotazu Tlačná pružina D-247A

Podobné tlačné pružiny pro Tlačná pružina D-247A Pružinová ocel Ø 2 x 18,5 x 27 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-247A	EN 10270-1	2	20,5	27	105,929	12,6	14,4	3,5	7,355	100,0 \| 100,0 \| 100,0 \| 100,0
VD-247A	1.4310	2	20,5	27	90,982	12,6	14,4	3,5	6,317	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DG	21	31,4	0,232	EN 10270-1	4,642	11,35	20,05	39,7 \| 77,9 \| 38,1 \| 3,1
D-145DA	24	28,5	0,239	EN 10270-1	4,754	8,63	19,87	39,5 \| 76,7 \| 38,5 \| 3,3
D-207P	23,6	27,5	1,254	EN 10270-1	16,592	14,27	13,23	53,1 \| 88,3 \| 53,8 \| 17,0
D-206D-10	20,4	25	2,536	EN 10270-1	44,074	7,62	17,38	61,4 \| 87,4 \| 62,2 \| 34,5
D-207JV	18,5	25,6	2,999	EN 10270-1	47,429	9,79	15,81	65,1 \| 86,7 \| 67,9 \| 40,8
D-212B	19,8	29	3,164	EN 10270-1	58,706	10,45	18,55	66,5 \| 89,9 \| 66,5 \| 43,0
D-207W	21,6	25	3,338	EN 10270-1	54,947	8,54	16,46	68,1 \| 89,2 \| 69,7 \| 45,4
D-217B	17	28,7	5,223	EN 10270-1	96,948	10,14	18,56	80,4 \| 85,7 \| 84,6 \| 71,0
D-232N-04	18	28	6,708	EN 10270-1	108,331	11,85	16,15	92,0 \| 91,4 \| 93,5 \| 91,2
D-232J-02	20	22	7,096	EN 10270-1	90,543	9,24	12,76	91,1 \| 89,7 \| 87,0 \| 96,5
D-239A-12	23,5	25	7,289	EN 10270-1	111,309	9,73	15,27	95,7 \| 93,3 \| 94,7 \| 99,1
D-247A	20,5	27	7,355	EN 10270-1	105,929	12,6	14,4	100,0 \| 100,0 \| 100,0 \| 100,0
D-263H-10	24	26,5	10,238	EN 10270-1	163,088	10,57	15,93	80,3 \| 91,5 \| 77,7 \| 71,9
D-248	18	30	11,37	EN 10270-1	195,564	12,8	17,2	75,4 \| 92,6 \| 68,9 \| 64,7
D-273B	22,5	27	14,212	EN 10270-1	163,941	15,47	11,54	71,5 \| 90,4 \| 72,4 \| 51,8
D-263VA	20	27,8	14,689	EN 10270-1	200,209	14,17	13,63	72,6 \| 93,9 \| 73,8 \| 50,1
D-288E-10	22,7	25	16,919	EN 10270-1	115,575	18,17	6,83	66,2 \| 85,7 \| 69,5 \| 43,5
D-279	18,5	27,5	27,759	EN 10270-1	342,471	15,16	12,34	58,1 \| 89,5 \| 58,3 \| 26,5
D-288P	20	27,2	35,16	EN 10270-1	360,926	16,93	10,27	53,6 \| 89,4 \| 50,3 \| 20,9
D-288Z-30	21,5	30	37,237	EN 10270-1	441,293	18,15	11,85	52,3 \| 84,0 \| 53,1 \| 19,8
D-303B	23,2	28	38,151	EN 10270-1	329,007	19,38	8,62	49,2 \| 82,4 \| 46,0 \| 19,3
D-288Z-50	21	28,5	40,427	EN 10270-1	419,749	18,12	10,38	51,1 \| 86,3 \| 48,7 \| 18,2
D-288X-03	19,4	32	42,774	EN 10270-1	538,948	19,4	12,6	51,1 \| 82,7 \| 53,6 \| 17,2
D-288S-04	18,9	27,5	42,87	EN 10270-1	455,709	16,87	10,63	51,0 \| 87,3 \| 48,5 \| 17,2
D-288X-02	19,4	25	58,328	EN 10270-1	539,532	15,75	9,25	46,6 \| 85,4 \| 41,9 \| 12,6
D-313A-03	19,5	32	66,864	EN 10270-1	632,898	22,53	9,47	44,1 \| 80,0 \| 41,3 \| 11,0
D-309	19,2	27,5	74,514	EN 10270-1	622,939	19,14	8,36	44,1 \| 84,8 \| 37,5 \| 9,9

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-247A

Země původu: DE, German; Tlačná pružina D-247A
