Tlačná pružina D-248 Pružinová ocel Ø 2 x 16 x 30 mm

Cenová stupnice - Tlačná pružina D-248

Množství	Jedn. cena [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Tlačná pružina Nakoupit

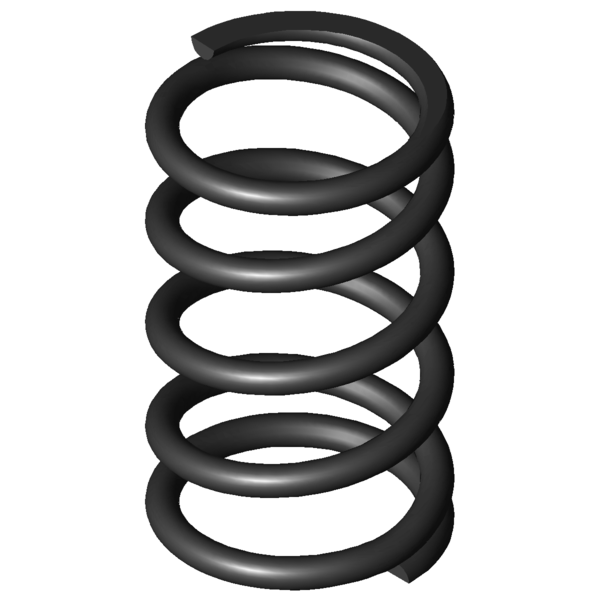

Obrázek produktu Tlačná pružina D-248

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-248

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1	-	N	Síla předepjaté pružiny
L1	-	mm	Délka předepjaté pružiny
s1	-	mm	Dráha předepjaté pružiny
F2	-	N	Síla napnuté pružiny
L2	-	mm	Délka napnuté pružiny
s2	-	mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di	-	mm	Vnitřní průměr vinutí
D	16	mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dd	13,5	mm	Největší průměr trnu
Dh	18,6	mm	Nejmenší průměr dutinky
L0	30	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	195,564	N	Maximální síla při statickém zatížení
Ln	12,8	mm	Nejmenší délka při statickém zatížení
sn	17,2	mm	Největší dráha pružiny při statickém zatížení
Fndyn	162,591	N	Maximální síla při dynamickém zatížení
Lndyn	15,7	mm	Nejmenší délka při dynamickém zatížení
shdyn	5,53	mm	Největší dráha pružiny při dynamickém zatížení
S	8	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt	-	Kus	Celkový počet vinutí
R	11,37	N/mm	Tuhost pružiny
Gew	6,8654	g	Hmotnost výrobku
Fntol	9,53	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	11,12	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,72	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol	-	N	(+/-) Tolerance síly předepjaté pružiny
F2tol	-	N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-248 Pružinová ocel Ø 2 x 16 x 30 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-248 Pružinová ocel Ø 2 x 16 x 30 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-248 Pružinová ocel Ø 2 x 16 x 30 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-248 Pružinová ocel Ø 2 x 16 x 30 mm

síla-dráha-výpočet Tlačná pružina D-248

Formulář dotazu Tlačná pružina D-248 Pružinová ocel Ø 2 x 16 x 30 mm

Formulář dotazu Tlačná pružina D-248

Podobné tlačné pružiny pro Tlačná pružina D-248 Pružinová ocel Ø 2 x 16 x 30 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-248	EN 10270-1	2	18	30	195,564	12,8	17,2	3,5	11,37	100,0 \| 100,0 \| 100,0 \| 100,0
VD-248	1.4310	2	18	30	168,457	12,75	17,25	3,5	9,766	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DG	21	31,4	0,232	EN 10270-1	4,642	11,35	20,05	41,1 \| 77,1 \| 44,1 \| 2,0
D-180Y-01	19	32	1,271	EN 10270-1	29,689	8,64	23,36	46,4 \| 83,7 \| 44,4 \| 11,2
D-180M-10	17	31,5	1,53	EN 10270-1	35,788	8,11	23,39	47,5 \| 83,2 \| 45,9 \| 13,5
D-206D-01	17,4	34,3	2,73	EN 10270-1	68,658	9,15	25,15	53,5 \| 84,7 \| 51,7 \| 24,0
D-207JV	18,5	25,6	2,999	EN 10270-1	47,429	9,79	15,81	56,8 \| 85,9 \| 58,1 \| 26,4
D-212B	19,8	29	3,164	EN 10270-1	58,706	10,45	18,55	59,5 \| 89,2 \| 61,4 \| 27,8
D-213	17,6	34	4,657	EN 10270-1	104,087	11,65	22,35	64,9 \| 88,7 \| 65,1 \| 41,0
D-217B	17	28,7	5,223	EN 10270-1	96,948	10,14	18,56	69,0 \| 90,0 \| 71,1 \| 45,9
D-207J-21	15,5	29	5,37	EN 10270-1	99,615	10,45	18,55	68,3 \| 85,9 \| 71,8 \| 47,2
D-232N-04	18	28	6,708	EN 10270-1	108,331	11,85	16,15	76,0 \| 94,4 \| 74,6 \| 59,0
D-248	18	30	11,37	EN 10270-1	195,564	12,8	17,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-252A-33	15	28,5	14,132	EN 10270-1	173,539	16,22	12,28	84,4 \| 92,8 \| 80,1 \| 80,5
D-263VA	20	27,8	14,689	EN 10270-1	200,209	14,17	13,63	85,2 \| 89,9 \| 88,5 \| 77,4
D-263O	15	30,2	20,69	EN 10270-1	245,709	18,32	11,88	73,5 \| 91,2 \| 74,3 \| 55,0
D-279A	18,5	32	21,59	EN 10270-1	300,833	18,07	13,93	72,0 \| 90,3 \| 73,0 \| 52,6
D-279	18,5	27,5	27,759	EN 10270-1	342,471	15,16	12,34	65,0 \| 89,7 \| 64,4 \| 41,0
D-288P	20	27,2	35,16	EN 10270-1	360,926	16,93	10,27	57,8 \| 84,0 \| 56,9 \| 32,4
D-288Z-30	21,5	30	37,237	EN 10270-1	441,293	18,15	11,85	56,9 \| 83,5 \| 56,6 \| 30,5
D-288T	17	33	39,762	EN 10270-1	392,291	23,13	9,87	55,9 \| 85,6 \| 53,6 \| 28,6
D-283A-15	15,5	28	40,252	EN 10270-1	409,308	17,83	10,17	56,1 \| 86,5 \| 53,5 \| 28,3
D-288Z-50	21	28,5	40,427	EN 10270-1	419,749	18,12	10,38	54,7 \| 82,5 \| 53,5 \| 28,1
D-288X-03	19,4	32	42,774	EN 10270-1	538,948	19,4	12,6	55,5 \| 85,2 \| 54,8 \| 26,6
D-288S-04	18,9	27,5	42,87	EN 10270-1	455,709	16,87	10,63	55,0 \| 86,1 \| 52,4 \| 26,5
D-288Z-61	17	34,3	54,677	EN 10270-1	525,502	24,69	9,61	50,1 \| 82,9 \| 46,5 \| 20,8
D-313A-03	19,5	32	66,864	EN 10270-1	632,898	22,53	9,47	47,4 \| 82,2 \| 43,0 \| 17,0
D-313AB	17	32	73,904	EN 10270-1	424,875	26,25	5,75	46,2 \| 83,6 \| 39,7 \| 15,4

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-248

Země původu: DE, German; Tlačná pružina D-248
