Tlačná pružina D-239A-12 Pružinová ocel Ø 2 x 21,5 x 25 mm

Cenová stupnice - Tlačná pružina D-239A-12

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Tlačná pružina Nakoupit

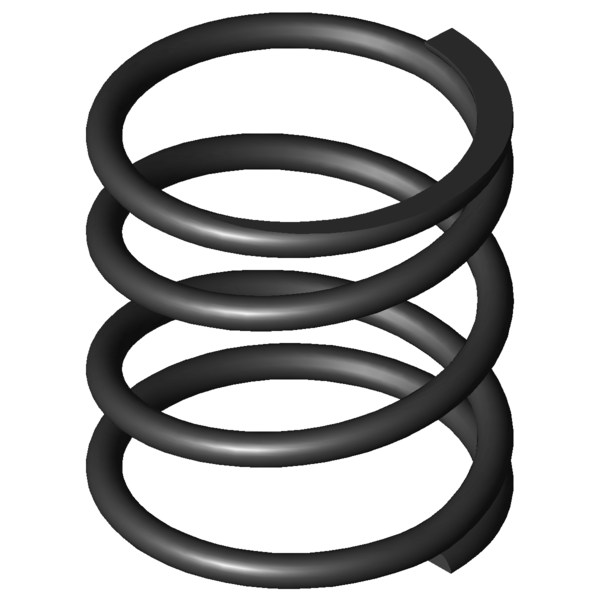

Obrázek produktu Tlačná pružina D-239A-12

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-239A-12

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	21,5	mm	Střední průměr vinutí
De	23,5	mm	Vnější průměr vinutí
Dd	18,7	mm	Největší průměr trnu
Dh	24,8	mm	Nejmenší průměr dutinky
L0	25	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	111,309	N	Maximální síla při statickém zatížení
Ln	9,73	mm	Nejmenší délka při statickém zatížení
sn	15,27	mm	Největší dráha pružiny při statickém zatížení
Fndyn	106,425	N	Maximální síla při dynamickém zatížení
Lndyn	10,4	mm	Nejmenší délka při dynamickém zatížení
shdyn	7,6	mm	Největší dráha pružiny při dynamickém zatížení
S	10,222	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	2,25	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	7,289	N/mm	Tuhost pružiny
Gew	7,1287	g	Hmotnost výrobku
Fntol	8,8	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,8	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	0,9	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	M	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-239A-12 Pružinová ocel Ø 2 x 21,5 x 25 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-239A-12 Pružinová ocel Ø 2 x 21,5 x 25 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-239A-12 Pružinová ocel Ø 2 x 21,5 x 25 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-239A-12 Pružinová ocel Ø 2 x 21,5 x 25 mm

síla-dráha-výpočet Tlačná pružina D-239A-12

Formulář dotazu Tlačná pružina D-239A-12 Pružinová ocel Ø 2 x 21,5 x 25 mm

Formulář dotazu Tlačná pružina D-239A-12

Podobné tlačné pružiny pro Tlačná pružina D-239A-12 Pružinová ocel Ø 2 x 21,5 x 25 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-239A-12	EN 10270-1	2	23,5	25	111,309	9,73	15,27	2,25	7,289	100,0 \| 100,0 \| 100,0 \| 100,0
VD-239A-12	1.4310	2	23,5	25	95,477	9,75	15,25	2,25	6,261	92,9 \| 100,0 \| 92,8 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DA	24	28,5	0,239	EN 10270-1	4,754	8,63	19,87	40,8 \| 78,5 \| 40,6 \| 3,3
D-145DF	21	20	0,364	EN 10270-1	4,384	7,95	12,05	53,7 \| 90,2 \| 52,6 \| 18,4
D-207P	23,6	27,5	1,254	EN 10270-1	16,592	14,27	13,23	52,7 \| 90,2 \| 50,8 \| 17,2
D-206D-10	20,4	25	2,536	EN 10270-1	44,074	7,62	17,38	78,3 \| 87,5 \| 69,4 \| 77,9
D-207O-01	23,6	19,5	2,787	EN 10270-1	31,546	8,18	11,32	80,2 \| 85,4 \| 84,2 \| 70,9
D-207JV	18,5	25,6	2,999	EN 10270-1	47,429	9,79	15,81	74,4 \| 86,3 \| 71,1 \| 65,9
D-212B	19,8	29	3,164	EN 10270-1	58,706	10,45	18,55	64,8 \| 83,5 \| 67,5 \| 43,4
D-207W	21,6	25	3,338	EN 10270-1	54,947	8,54	16,46	69,2 \| 90,6 \| 71,1 \| 45,8
D-239A-08	25	25	5,954	EN 10270-1	90,444	9,81	15,19	90,0 \| 98,0 \| 90,4 \| 81,7
D-232J-02	20	22	7,096	EN 10270-1	90,543	9,24	12,76	58,3 \| 85,1 \| 61,9 \| 27,9
D-239A-12	23,5	25	7,289	EN 10270-1	111,309	9,73	15,27	100,0 \| 100,0 \| 100,0 \| 100,0
D-247A	20,5	27	7,355	EN 10270-1	105,929	12,6	14,4	95,7 \| 93,3 \| 94,7 \| 99,1
D-239A-30	22	22,5	9,056	EN 10270-1	116,545	9,63	12,87	53,3 \| 79,3 \| 59,0 \| 21,8
D-263H-10	24	26,5	10,238	EN 10270-1	163,088	10,57	15,93	82,5 \| 94,4 \| 82,1 \| 71,2
D-268G	27,5	28,5	11,319	EN 10270-1	186,431	12,03	16,47	75,0 \| 84,4 \| 76,2 \| 64,4
D-273B	22,5	27	14,212	EN 10270-1	163,941	15,47	11,54	70,8 \| 89,4 \| 71,7 \| 51,3
D-263VA	20	27,8	14,689	EN 10270-1	200,209	14,17	13,63	69,8 \| 87,3 \| 72,4 \| 49,6
D-288E-10	22,7	25	16,919	EN 10270-1	115,575	18,17	6,83	67,9 \| 90,2 \| 70,5 \| 43,1
D-279	18,5	27,5	27,759	EN 10270-1	342,471	15,16	12,34	55,4 \| 83,2 \| 56,7 \| 26,3
D-288P	20	27,2	35,16	EN 10270-1	360,926	16,93	10,27	50,9 \| 82,8 \| 49,0 \| 20,7
D-288Z-30	21,5	30	37,237	EN 10270-1	441,293	18,15	11,85	50,5 \| 80,5 \| 51,4 \| 19,6
D-303B	23,2	28	38,151	EN 10270-1	329,007	19,38	8,62	49,2 \| 83,5 \| 45,1 \| 19,1
D-288Z-50	21	28,5	40,427	EN 10270-1	419,749	18,12	10,38	48,8 \| 81,2 \| 47,2 \| 18,0
D-288S-04	18,9	27,5	42,87	EN 10270-1	455,709	16,87	10,63	48,3 \| 80,9 \| 47,0 \| 17,0
D-288X-02	19,4	25	58,328	EN 10270-1	539,532	15,75	9,25	45,6 \| 83,8 \| 40,6 \| 12,5
D-309	19,2	27,5	74,514	EN 10270-1	622,939	19,14	8,36	41,5 \| 78,4 \| 36,3 \| 9,8

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-239A-12

Země původu: DE, German; Tlačná pružina D-239A-12
