Tlačná pružina D-239A-30 Pružinová ocel Ø 2 x 20 x 22,5 mm

Cenová stupnice - Tlačná pružina D-239A-30

Množství Jedn. cena [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Tlačná pružina Nakoupit

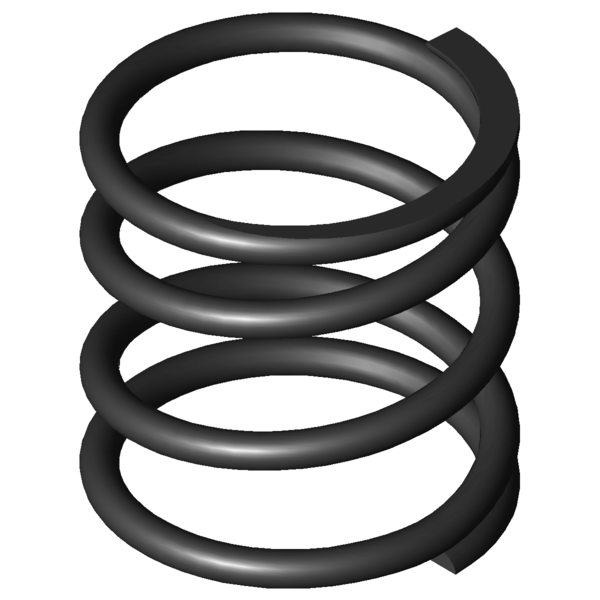

Obrázek produktu Tlačná pružina D-239A-30
Obrázek produktu Tlačná pružina D-239A-30
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-239A-30

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 20 mm Střední průměr vinutí
De 22 mm Vnější průměr vinutí
Dd 17,3 mm Největší průměr trnu
Dh 23,1 mm Nejmenší průměr dutinky
L0 22,5 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 116,545 N Maximální síla při statickém zatížení
Ln 9,63 mm Nejmenší délka při statickém zatížení
sn 12,87 mm Největší dráha pružiny při statickém zatížení
Fndyn 110,478 N Maximální síla při dynamickém zatížení
Lndyn 10,3 mm Nejmenší délka při dynamickém zatížení
shdyn 6,7 mm Největší dráha pružiny při dynamickém zatížení
S 9,111 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 2,25 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 9,056 N/mm Tuhost pružiny
Gew 6,6313 g Hmotnost výrobku
Fntol 9,3 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 9,2 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,45 mm (+/-) Tolerance průměru vinutí
L0tol 0,8 mm (+/-) Tolerance délky nenapnuté pružiny
PG G - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-239A-30 Pružinová ocel Ø 2 x 20 x 22,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-239A-30 Pružinová ocel Ø 2 x 20 x 22,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-239A-30 Pružinová ocel Ø 2 x 20 x 22,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-239A-30 Pružinová ocel Ø 2 x 20 x 22,5 mm

síla-dráha-výpočet Tlačná pružina D-239A-30

Formulář dotazu Tlačná pružina D-239A-30 Pružinová ocel Ø 2 x 20 x 22,5 mm

Formulář dotazu Tlačná pružina D-239A-30

Podobné tlačné pružiny pro Tlačná pružina D-239A-30 Pružinová ocel Ø 2 x 20 x 22,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-239A-30 EN 10270-1 2 22 22,5 116,545 9,63 12,87 2,25 9,056 79,9 | 92,7 | 81,2 | 65,8
VD-239A-30 1.4310 2 22 22,5 99,944 9,65 12,85 2,25 7,778 92,9 | 100,0 | 92,8 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-179J-11 15,9 22 1,315 EN 10270-1 19,088 7,48 14,52 47,3 | 75,0 | 52,5 | 14,5
D-180Y-08 19 20 1,977 EN 10270-1 26,803 6,44 13,56 53,3 | 79,3 | 59,0 | 21,8
D-206D-10 20,4 25 2,536 EN 10270-1 44,074 7,62 17,38 64,8 | 83,9 | 68,1 | 42,6
D-207O-01 23,6 19,5 2,787 EN 10270-1 31,546 8,18 11,32 61,9 | 84,1 | 54,7 | 46,8
D-207JV 18,5 25,6 2,999 EN 10270-1 47,429 9,79 15,81 69,0 | 82,2 | 74,3 | 50,4
D-207W 21,6 25 3,338 EN 10270-1 54,947 8,54 16,46 73,8 | 88,8 | 76,5 | 56,1
D-207J-01 16,5 23,3 4,366 EN 10270-1 59,979 9,56 13,74 67,7 | 82,2 | 72,6 | 48,2
D-207U 21,6 17,5 4,769 EN 10270-1 50,36 6,94 10,56 66,9 | 85,3 | 62,6 | 52,7
D-239A-08 25 25 5,954 EN 10270-1 90,444 9,81 15,19 100,0 | 100,0 | 100,0 | 100,0
D-212H 17,6 22,5 6,52 EN 10270-1 93,236 8,2 14,3 81,2 | 86,7 | 85,0 | 72,0
D-217A-12 17 22 6,647 EN 10270-1 88,743 8,65 13,35 81,6 | 85,0 | 86,3 | 73,4
D-232J-02 20 22 7,096 EN 10270-1 90,543 9,24 12,76 87,3 | 86,0 | 91,9 | 83,9
D-239A-12 23,5 25 7,289 EN 10270-1 111,309 9,73 15,27 90,0 | 98,0 | 90,4 | 81,7
D-247A 20,5 27 7,355 EN 10270-1 105,929 12,6 14,4 87,5 | 91,5 | 90,1 | 80,9
D-239A-30 22 22,5 9,056 EN 10270-1 116,545 9,63 12,87 79,9 | 92,7 | 81,2 | 65,8
D-263H-10 24 26,5 10,238 EN 10270-1 163,088 10,57 15,93 75,8 | 93,7 | 75,4 | 58,2
D-273B 22,5 27 14,212 EN 10270-1 163,941 15,47 11,54 65,0 | 87,5 | 65,6 | 41,9
D-263VA 20 27,8 14,689 EN 10270-1 200,209 14,17 13,63 64,5 | 85,6 | 67,5 | 40,5
D-247D-30 18 21,5 15,918 EN 10270-1 183,375 9,98 11,52 75,3 | 92,5 | 76,5 | 56,9
D-288E-10 22,7 25 16,919 EN 10270-1 115,575 18,17 6,83 61,7 | 88,3 | 61,6 | 35,2
D-288P 20 27,2 35,16 EN 10270-1 360,926 16,93 10,27 48,1 | 81,1 | 46,3 | 16,9
D-303B 23,2 28 38,151 EN 10270-1 329,007 19,38 8,62 46,4 | 81,5 | 42,1 | 15,6
D-288Z-50 21 28,5 40,427 EN 10270-1 419,749 18,12 10,38 46,4 | 79,5 | 44,9 | 14,7
D-288O-10 20 18,5 54,693 EN 10270-1 306,828 12,89 5,61 46,3 | 81,5 | 40,8 | 16,6
D-288X-02 19,4 25 58,328 EN 10270-1 539,532 15,75 9,25 48,2 | 82,4 | 46,7 | 15,5
D-313A-02 19,5 25 81,191 EN 10270-1 428,486 19,72 5,28 41,7 | 79,7 | 34,1 | 11,2
D-288Z-60 17 24 85,921 EN 10270-1 524,721 17,89 6,11 41,5 | 79,2 | 34,8 | 10,5
D-313AA 17 22 116,135 EN 10270-1 344,637 19,03 2,97 38,5 | 79,2 | 28,4 | 7,8
D-334B 25 24 140,806 EN 10270-1 967,228 17,13 6,87 38,8 | 77,3 | 32,7 | 6,4
Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-239A-30
