Tlačná pružina D-207J-01 Pružinová ocel Ø 1,5 x 15 x 23,3 mm

Cenová stupnice - Tlačná pružina D-207J-01

Množství Jedn. cena [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Tlačná pružina Nakoupit

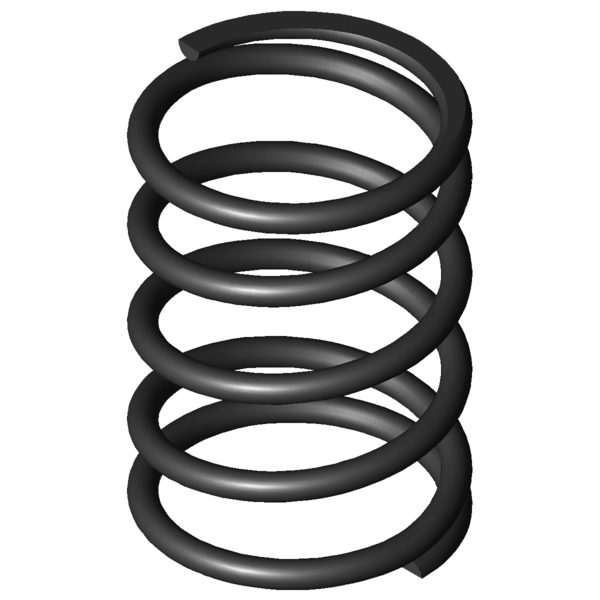

Obrázek produktu Tlačná pružina D-207J-01
Obrázek produktu Tlačná pružina D-207J-01
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-207J-01

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 1,5 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 15 mm Střední průměr vinutí
De 16,5 mm Vnější průměr vinutí
Dd 12,8 mm Největší průměr trnu
Dh 17,4 mm Nejmenší průměr dutinky
L0 23,3 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 59,979 N Maximální síla při statickém zatížení
Ln 9,56 mm Nejmenší délka při statickém zatížení
sn 13,74 mm Největší dráha pružiny při statickém zatížení
Fndyn 57,152 N Maximální síla při dynamickém zatížení
Lndyn 10,21 mm Nejmenší délka při dynamickém zatížení
shdyn 8,65 mm Největší dráha pružiny při dynamickém zatížení
S 6,229 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 3,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 4,366 N/mm Tuhost pružiny
Gew 3,6204 g Hmotnost výrobku
Fntol 4,85 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 4,81 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,35 mm (+/-) Tolerance průměru vinutí
L0tol 0,9 mm (+/-) Tolerance délky nenapnuté pružiny
PG F - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-207J-01 Pružinová ocel Ø 1,5 x 15 x 23,3 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-207J-01 Pružinová ocel Ø 1,5 x 15 x 23,3 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-207J-01 Pružinová ocel Ø 1,5 x 15 x 23,3 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-207J-01 Pružinová ocel Ø 1,5 x 15 x 23,3 mm

síla-dráha-výpočet Tlačná pružina D-207J-01

Formulář dotazu Tlačná pružina D-207J-01 Pružinová ocel Ø 1,5 x 15 x 23,3 mm

Formulář dotazu Tlačná pružina D-207J-01

Podobné tlačné pružiny pro Tlačná pružina D-207J-01 Pružinová ocel Ø 1,5 x 15 x 23,3 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-207J-01 EN 10270-1 1,5 16,5 23,3 59,979 9,56 13,74 3,5 4,366 100,0 | 100,0 | 100,0 | 100,0
VD-207J-01 1.4310 1,5 16,5 23,3 51,516 9,56 13,74 3,5 3,75 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-179J-11 15,9 22 1,315 EN 10270-1 19,088 7,48 14,52 60,5 | 88,0 | 63,2 | 30,1
D-146 13,5 24 1,49 EN 10270-1 25,826 6,67 17,33 59,1 | 81,9 | 61,2 | 34,1
D-180M-21 15 25 2,297 EN 10270-1 39,387 7,85 17,15 71,2 | 88,0 | 72,9 | 52,6
D-185C 15 23,5 2,734 EN 10270-1 42,097 8,1 15,4 77,8 | 91,1 | 79,7 | 62,6
D-207JV 18,5 25,6 2,999 EN 10270-1 47,429 9,79 15,81 81,7 | 93,4 | 83,0 | 68,7
D-180N 13 22,8 3,673 EN 10270-1 55,73 7,63 15,17 87,1 | 85,5 | 91,7 | 84,2
D-207K 13,8 23 4,264 EN 10270-1 35,354 14,71 8,29 83,8 | 94,1 | 59,6 | 97,7
D-207J-01 16,5 23,3 4,366 EN 10270-1 59,979 9,56 13,74 100,0 | 100,0 | 100,0 | 100,0
D-206E 15 25,8 4,445 EN 10270-1 75,197 8,88 16,92 90,1 | 91,5 | 80,5 | 98,2
D-207 13,4 23 4,53 EN 10270-1 53,126 11,27 11,73 91,5 | 91,1 | 87,0 | 96,4
D-217B 17 28,7 5,223 EN 10270-1 96,948 10,14 18,56 80,7 | 90,7 | 67,9 | 83,6
D-218A 14,1 26 6,215 EN 10270-1 76,536 13,69 12,31 81,3 | 89,6 | 84,0 | 70,2
D-212H 17,6 22,5 6,52 EN 10270-1 93,236 8,2 14,3 80,6 | 94,7 | 80,2 | 67,0
D-217A-12 17 22 6,647 EN 10270-1 88,743 8,65 13,35 81,0 | 95,1 | 82,4 | 65,7
D-232J-02 20 22 7,096 EN 10270-1 90,543 9,24 12,76 75,9 | 86,8 | 79,6 | 61,5
D-218 14,1 24 9,767 EN 10270-1 133,316 10,35 13,65 69,7 | 92,1 | 72,2 | 44,7
D-247D-30 18 21,5 15,918 EN 10270-1 183,375 9,98 11,52 57,3 | 86,3 | 58,3 | 27,4
D-252A-02 14,8 25 17,272 EN 10270-1 182,17 14,45 10,55 55,4 | 86,0 | 54,9 | 25,3
D-253 14,5 22,5 23,845 EN 10270-1 247,741 12,11 10,39 51,6 | 86,5 | 49,9 | 18,3
D-263V-10 15,2 25 29,304 EN 10270-1 149,94 19,88 5,12 45,4 | 82,6 | 38,6 | 14,9
D-263N 15 20,8 32,513 EN 10270-1 245,118 13,26 7,54 45,3 | 82,8 | 39,7 | 13,4
D-284A 15 27 37,045 EN 10270-1 235,586 20,64 6,36 42,2 | 79,1 | 35,9 | 11,8
D-283A-15 15,5 28 40,252 EN 10270-1 409,308 17,83 10,17 44,7 | 79,1 | 44,3 | 10,8
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-207J-01

Země původu: DE, German; Tlačná pružina D-207J-01
