Tlačná pružina D-247D-30 Pružinová ocel Ø 2 x 16 x 21,5 mm

Cenová stupnice - Tlačná pružina D-247D-30

Množství	Jedn. cena [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Tlačná pružina Nakoupit

Obrázek produktu Tlačná pružina D-247D-30

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-247D-30

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	16	mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dd	13,5	mm	Největší průměr trnu
Dh	18,6	mm	Nejmenší průměr dutinky
L0	21,5	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	183,375	N	Maximální síla při statickém zatížení
Ln	9,98	mm	Nejmenší délka při statickém zatížení
sn	11,52	mm	Největší dráha pružiny při statickém zatížení
Fndyn	175,098	N	Maximální síla při dynamickém zatížení
Lndyn	10,5	mm	Nejmenší délka při dynamickém zatížení
shdyn	3,6	mm	Největší dráha pružiny při dynamickém zatížení
S	7,8	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	2,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	15,918	N/mm	Tuhost pružiny
Gew	5,6171	g	Hmotnost výrobku
Fntol	12	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	11,9	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,6	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-247D-30 Pružinová ocel Ø 2 x 16 x 21,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-247D-30 Pružinová ocel Ø 2 x 16 x 21,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-247D-30 Pružinová ocel Ø 2 x 16 x 21,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-247D-30 Pružinová ocel Ø 2 x 16 x 21,5 mm

síla-dráha-výpočet Tlačná pružina D-247D-30

Formulář dotazu Tlačná pružina D-247D-30 Pružinová ocel Ø 2 x 16 x 21,5 mm

Formulář dotazu Tlačná pružina D-247D-30

Podobné tlačné pružiny pro Tlačná pružina D-247D-30 Pružinová ocel Ø 2 x 16 x 21,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-247D-30	EN 10270-1	2	18	21,5	183,375	9,98	11,52	2,5	15,918	100,0 \| 100,0 \| 100,0 \| 100,0
VD-247D-30	1.4310	2	18	21,5	157,227	10	11,5	2,5	13,672	92,9 \| 100,0 \| 92,8 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-180Y-08	19	20	1,977	EN 10270-1	26,803	6,44	13,56	48,5 \| 83,4 \| 49,8 \| 12,4
D-206D-10	20,4	25	2,536	EN 10270-1	44,074	7,62	17,38	47,5 \| 81,4 \| 45,2 \| 15,9
D-185C	15	23,5	2,734	EN 10270-1	42,097	8,1	15,4	48,4 \| 79,1 \| 48,9 \| 17,2
D-207JV	18,5	25,6	2,999	EN 10270-1	47,429	9,79	15,81	51,2 \| 85,4 \| 49,4 \| 18,8
D-207K	13,8	23	4,264	EN 10270-1	35,354	14,71	8,29	51,4 \| 81,7 \| 45,6 \| 26,8
D-207J-01	16,5	23,3	4,366	EN 10270-1	59,979	9,56	13,74	57,3 \| 86,3 \| 58,3 \| 27,4
D-212H	17,6	22,5	6,52	EN 10270-1	93,236	8,2	14,3	65,9 \| 91,1 \| 65,7 \| 41,0
D-217A-12	17	22	6,647	EN 10270-1	88,743	8,65	13,35	66,6 \| 90,7 \| 67,3 \| 41,8
D-232N-04	18	28	6,708	EN 10270-1	108,331	11,85	16,15	65,4 \| 88,9 \| 65,2 \| 42,1
D-232J-02	20	22	7,096	EN 10270-1	90,543	9,24	12,76	69,0 \| 92,6 \| 69,8 \| 44,6
D-207J-30	14	20,5	7,545	EN 10270-1	84,334	9,32	11,18	67,2 \| 82,7 \| 71,5 \| 47,4
D-239A-30	22	22,5	9,056	EN 10270-1	116,545	9,63	12,87	75,3 \| 92,5 \| 76,5 \| 56,9
D-212G	17,6	15,5	9,314	EN 10270-1	81,966	6,7	8,8	67,4 \| 83,3 \| 60,5 \| 58,5
D-232N-02	18	19	10,062	EN 10270-1	99,611	9,1	9,9	75,4 \| 92,8 \| 70,1 \| 63,2
D-247D-30	18	21,5	15,918	EN 10270-1	183,375	9,98	11,52	100,0 \| 100,0 \| 100,0 \| 100,0
D-253	14,5	22,5	23,845	EN 10270-1	247,741	12,11	10,39	80,3 \| 92,0 \| 82,1 \| 66,8
D-279	18,5	27,5	27,759	EN 10270-1	342,471	15,16	12,34	72,0 \| 85,2 \| 73,4 \| 57,4
D-263N	15	20,8	32,513	EN 10270-1	245,118	13,26	7,54	69,8 \| 90,3 \| 70,1 \| 49,0
D-278E	18,5	16,5	43,18	EN 10270-1	213,742	11,55	4,9	61,8 \| 84,7 \| 64,2 \| 36,5
D-288O-10	20	18,5	54,693	EN 10270-1	306,828	12,89	5,61	55,3 \| 82,5 \| 54,2 \| 29,1
D-284	15	22	58,214	EN 10270-1	410,229	14,95	7,05	55,8 \| 87,0 \| 52,9 \| 27,4
D-283B	15	19	58,214	EN 10270-1	235,586	14,95	4,05	55,9 \| 83,9 \| 56,5 \| 27,4
D-288X-02	19,4	25	58,328	EN 10270-1	539,532	15,75	9,25	55,7 \| 82,6 \| 57,1 \| 27,3
D-313A-02	19,5	25	81,191	EN 10270-1	428,486	19,72	5,28	47,9 \| 79,6 \| 44,3 \| 19,6
D-288Z-60	17	24	85,921	EN 10270-1	524,721	17,89	6,11	48,7 \| 83,6 \| 44,0 \| 18,5
D-313AA	17	22	116,135	EN 10270-1	344,637	19,03	2,97	46,0 \| 84,9 \| 39,5 \| 13,7
D-288U	14	20,5	127,344	EN 10270-1	494,705	16,62	3,88	43,1 \| 81,5 \| 35,4 \| 12,5
D-288Z-02	15,5	25	140,988	EN 10270-1	867,074	18,85	6,15	42,5 \| 78,9 \| 37,3 \| 11,3
D-313O	18	26	163,728	EN 10270-1	759,303	21,36	4,64	40,5 \| 79,4 \| 32,2 \| 9,7

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-247D-30

Země původu: DE, German; Tlačná pružina D-247D-30

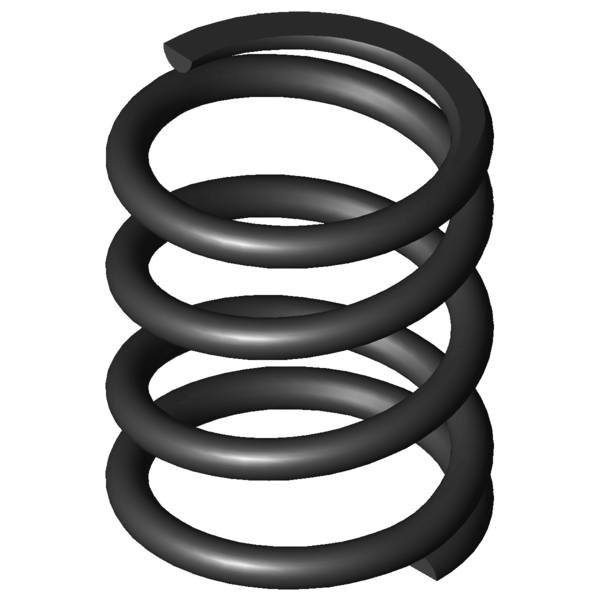

Obrázek produktu - Tlacné pružiny D-247D-30
