Tlačná pružina D-232N-02 Pružinová ocel Ø 1,8 x 16,2 x 19 mm

Cenová stupnice - Tlačná pružina D-232N-02

Množství Jedn. cena [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Tlačná pružina Nakoupit

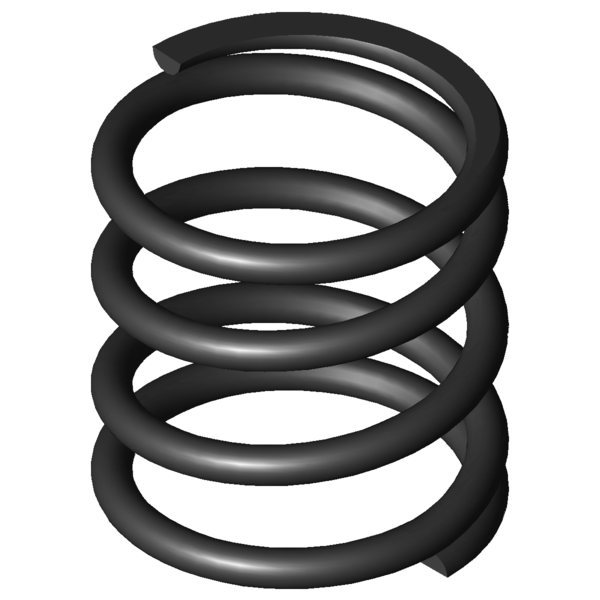

Obrázek produktu Tlačná pružina D-232N-02
Obrázek produktu Tlačná pružina D-232N-02
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-232N-02

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 1,8 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 16,2 mm Střední průměr vinutí
De 18 mm Vnější průměr vinutí
Dd 13,7 mm Největší průměr trnu
Dh 18,9 mm Nejmenší průměr dutinky
L0 19 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 99,611 N Maximální síla při statickém zatížení
Ln 9,1 mm Nejmenší délka při statickém zatížení
sn 9,9 mm Největší dráha pružiny při statickém zatížení
Fndyn 93,574 N Maximální síla při dynamickém zatížení
Lndyn 9,7 mm Nejmenší délka při dynamickém zatížení
shdyn 5,6 mm Největší dráha pružiny při dynamickém zatížení
S 6,88 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 2,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 10,062 N/mm Tuhost pružiny
Gew 4,6067 g Hmotnost výrobku
Fntol 8,1 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 8,1 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,45 mm (+/-) Tolerance průměru vinutí
L0tol 0,7 mm (+/-) Tolerance délky nenapnuté pružiny
PG H - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-232N-02 Pružinová ocel Ø 1,8 x 16,2 x 19 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-232N-02 Pružinová ocel Ø 1,8 x 16,2 x 19 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-232N-02 Pružinová ocel Ø 1,8 x 16,2 x 19 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-232N-02 Pružinová ocel Ø 1,8 x 16,2 x 19 mm

síla-dráha-výpočet Tlačná pružina D-232N-02

Formulář dotazu Tlačná pružina D-232N-02 Pružinová ocel Ø 1,8 x 16,2 x 19 mm

Formulář dotazu Tlačná pružina D-232N-02

Podobné tlačné pružiny pro Tlačná pružina D-232N-02 Pružinová ocel Ø 1,8 x 16,2 x 19 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-232N-02 EN 10270-1 1,8 18 19 99,611 9,1 9,9 2,5 10,062 100,0 | 100,0 | 100,0 | 100,0
VD-232N-02 1.4310 1,8 18 19 85,556 9,1 9,9 2,5 8,642 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-179J-11 15,9 22 1,315 EN 10270-1 19,088 7,48 14,52 45,1 | 78,6 | 43,7 | 13,1
D-179J-10 15,9 15 1,84 EN 10270-1 16,619 5,97 9,03 49,5 | 76,1 | 53,9 | 18,3
D-180Y-08 19 20 1,977 EN 10270-1 26,803 6,44 13,56 52,0 | 86,4 | 50,0 | 19,6
D-180M-20 15 17 3,573 EN 10270-1 39,619 5,91 11,09 60,0 | 79,8 | 64,5 | 35,5
D-185B 15 16 4,252 EN 10270-1 42,097 6,1 9,9 64,1 | 79,0 | 71,1 | 42,3
D-207J-01 16,5 23,3 4,366 EN 10270-1 59,979 9,56 13,74 65,0 | 85,5 | 66,1 | 43,4
D-190B 13 18 4,381 EN 10270-1 44,277 7,89 10,11 64,5 | 78,8 | 71,2 | 43,5
D-207U 21,6 17,5 4,769 EN 10270-1 50,36 6,94 10,56 69,2 | 88,1 | 72,2 | 47,4
D-212H 17,6 22,5 6,52 EN 10270-1 93,236 8,2 14,3 78,9 | 90,4 | 81,4 | 64,8
D-217A-12 17 22 6,647 EN 10270-1 88,743 8,65 13,35 79,2 | 89,9 | 81,6 | 66,1
D-232J-02 20 22 7,096 EN 10270-1 90,543 9,24 12,76 82,3 | 92,1 | 84,2 | 70,5
D-207J-30 14 20,5 7,545 EN 10270-1 84,334 9,32 11,18 82,1 | 84,6 | 86,6 | 75,0
D-212G 17,6 15,5 9,314 EN 10270-1 81,966 6,7 8,8 89,2 | 89,4 | 85,6 | 92,6
D-217G 14,1 17 9,767 EN 10270-1 69,611 9,87 7,13 84,5 | 85,6 | 71,0 | 97,0
D-232N-02 18 19 10,062 EN 10270-1 99,611 9,1 9,9 100,0 | 100,0 | 100,0 | 100,0
D-217A-10 17 14,5 10,446 EN 10270-1 81,792 6,67 7,83 87,8 | 86,5 | 80,6 | 96,3
D-247D-30 18 21,5 15,918 EN 10270-1 183,375 9,98 11,52 75,4 | 92,8 | 70,1 | 63,2
D-233T-14 13 19 16,916 EN 10270-1 101,833 12,98 6,02 76,5 | 90,7 | 79,3 | 59,5
D-257B 14 19,6 26,951 EN 10270-1 202,726 12,08 7,52 62,7 | 88,2 | 62,5 | 37,3
D-252A-32 15 17 26,979 EN 10270-1 178,061 10,4 6,6 62,1 | 87,6 | 61,3 | 37,3
D-263N 15 20,8 32,513 EN 10270-1 245,118 13,26 7,54 58,3 | 85,5 | 58,4 | 31,0
D-278E 18,5 16,5 43,18 EN 10270-1 213,742 11,55 4,9 52,2 | 85,4 | 48,0 | 23,1
D-288O-10 20 18,5 54,693 EN 10270-1 306,828 12,89 5,61 48,9 | 83,9 | 44,6 | 18,4
D-283B 15 19 58,214 EN 10270-1 235,586 14,95 4,05 48,0 | 85,1 | 41,6 | 17,3
D-284 15 22 58,214 EN 10270-1 410,229 14,95 7,05 48,5 | 80,6 | 47,7 | 17,3
D-283A-12 15,5 17 72,453 EN 10270-1 352,847 12,13 4,87 45,0 | 82,5 | 38,7 | 13,9
D-288Z-60 17 24 85,921 EN 10270-1 524,721 17,89 6,11 43,3 | 77,9 | 40,4 | 11,7
D-288B 13 18,8 98,218 EN 10270-1 387,321 14,86 3,94 41,3 | 81,1 | 32,8 | 10,2
D-313AA 17 22 116,135 EN 10270-1 344,637 19,03 2,97 39,0 | 79,0 | 29,5 | 8,7
D-288U 14 20,5 127,344 EN 10270-1 494,705 16,62 3,88 38,6 | 78,2 | 29,7 | 7,9
Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina D-232N-02

Země původu: DE, German; Tlačná pružina D-232N-02

Obrázek produktu - Tlacné pružiny D-232N-02

Obrázek produktu - Tlacné pružiny D-232N-02

QR-Code: Tlačná pružina D-232N-02

QR-Code - Tlacné pružiny - D-232N-02 | https://www.federnshop.com/cz/v%c3%bdrobek/tlacn%c3%a9_pru%c5%beiny/d-232n-02.html
