Tlačná pružina D-252A-32 Pružinová ocel Ø 2 x 13 x 17 mm

Cenová stupnice - Tlačná pružina D-252A-32

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

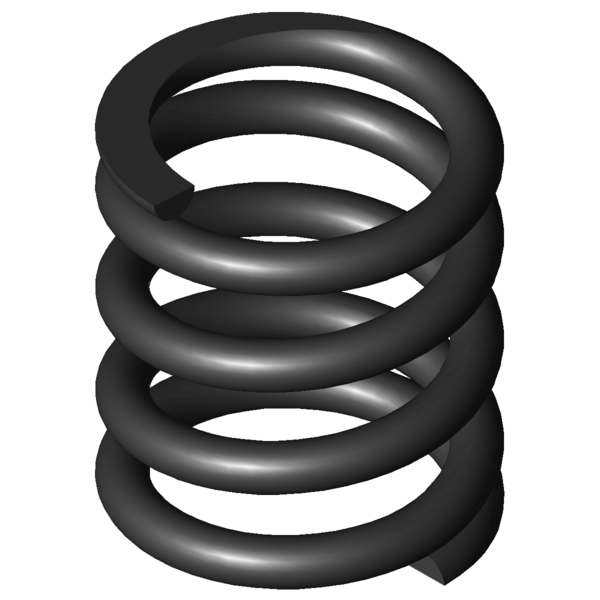

Obrázek produktu Tlačná pružina D-252A-32

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A-32

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	13	mm	Střední průměr vinutí
De	15	mm	Vnější průměr vinutí
Dd	10,5	mm	Největší průměr trnu
Dh	15,7	mm	Nejmenší průměr dutinky
L0	17	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	178,061	N	Maximální síla při statickém zatížení
Ln	10,4	mm	Nejmenší délka při statickém zatížení
sn	6,6	mm	Největší dráha pružiny při statickém zatížení
Fndyn	164,572	N	Maximální síla při dynamickém zatížení
Lndyn	10,9	mm	Nejmenší délka při dynamickém zatížení
shdyn	3,1	mm	Největší dráha pružiny při dynamickém zatížení
S	5,455	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	2,75	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	26,979	N/mm	Tuhost pružiny
Gew	4,8174	g	Hmotnost výrobku
Fntol	15,3	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	15,1	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,5	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A-32 Pružinová ocel Ø 2 x 13 x 17 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A-32 Pružinová ocel Ø 2 x 13 x 17 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A-32 Pružinová ocel Ø 2 x 13 x 17 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A-32 Pružinová ocel Ø 2 x 13 x 17 mm

síla-dráha-výpočet Tlačná pružina D-252A-32

Formulář dotazu Tlačná pružina D-252A-32 Pružinová ocel Ø 2 x 13 x 17 mm

Formulář dotazu Tlačná pružina D-252A-32

Podobné tlačné pružiny pro Tlačná pružina D-252A-32 Pružinová ocel Ø 2 x 13 x 17 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-252A-32	EN 10270-1	2	15	17	178,061	10,4	6,6	2,75	26,979	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252A-32	1.4310	2	15	17	152,936	10,4	6,6	2,75	23,172	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-151	11	17,5	2,911	EN 10270-1	32,382	6,38	11,13	41,0 \| 73,5 \| 38,7 \| 10,8
D-180M-20	15	17	3,573	EN 10270-1	39,619	5,91	11,09	46,9 \| 86,7 \| 40,9 \| 13,2
D-185B	15	16	4,252	EN 10270-1	42,097	6,1	9,9	48,8 \| 85,5 \| 45,2 \| 15,8
D-190B	13	18	4,381	EN 10270-1	44,277	7,89	10,11	47,5 \| 81,2 \| 45,1 \| 16,2
D-185K	13,75	16	5,66	EN 10270-1	56,031	6,1	9,9	50,9 \| 82,8 \| 49,1 \| 21,0
D-207J-30	14	20,5	7,545	EN 10270-1	84,334	9,32	11,18	55,0 \| 83,8 \| 53,2 \| 28,0
D-212G	17,6	15,5	9,314	EN 10270-1	81,966	6,7	8,8	60,2 \| 85,5 \| 60,5 \| 34,5
D-217G	14,1	17	9,767	EN 10270-1	69,611	9,87	7,13	64,5 \| 91,3 \| 65,8 \| 36,2
D-217A-10	17	14,5	10,446	EN 10270-1	81,792	6,67	7,83	62,8 \| 84,5 \| 65,1 \| 38,7
D-207KA	12,5	17,8	11,071	EN 10270-1	95,227	9,2	8,6	63,6 \| 84,6 \| 65,1 \| 41,0
D-222A-12	12,7	17	13,948	EN 10270-1	100,983	9,76	7,24	71,3 \| 88,2 \| 73,9 \| 51,7
D-233T-14	13	19	16,916	EN 10270-1	101,833	12,98	6,02	75,2 \| 88,7 \| 74,2 \| 62,7
D-223	11,6	18,5	19,076	EN 10270-1	165,958	9,8	8,7	79,4 \| 83,1 \| 84,5 \| 70,7
D-257B	14	19,6	26,951	EN 10270-1	202,726	12,08	7,52	93,7 \| 93,4 \| 87,8 \| 99,9
D-252A-32	15	17	26,979	EN 10270-1	178,061	10,4	6,6	100,0 \| 100,0 \| 100,0 \| 100,0
D-233A	12	16,9	28,793	EN 10270-1	174,675	10,83	6,07	92,9 \| 89,8 \| 95,0 \| 93,8
D-234BA-12	11	17,5	30,52	EN 10270-1	142,527	12,83	4,67	83,5 \| 86,8 \| 75,4 \| 88,4
D-263N	15	20,8	32,513	EN 10270-1	245,118	13,26	7,54	84,7 \| 90,9 \| 80,1 \| 83,0
D-278E	18,5	16,5	43,18	EN 10270-1	213,742	11,55	4,9	75,6 \| 86,0 \| 78,8 \| 61,8
D-258	12	18	46,571	EN 10270-1	281,175	11,96	6,04	75,6 \| 91,5 \| 77,4 \| 58,0
D-283B	15	19	58,214	EN 10270-1	235,586	14,95	4,05	68,2 \| 89,8 \| 68,5 \| 46,4
D-284	15	22	58,214	EN 10270-1	410,229	14,95	7,05	66,9 \| 85,8 \| 68,5 \| 46,4
D-283A-12	15,5	17	72,453	EN 10270-1	352,847	12,13	4,87	63,9 \| 92,3 \| 62,1 \| 37,2
D-288B	13	18,8	98,218	EN 10270-1	387,321	14,86	3,94	55,3 \| 85,7 \| 52,8 \| 27,4
D-263R	11	16,2	100,056	EN 10270-1	314,696	13,05	3,15	55,2 \| 86,5 \| 52,2 \| 27,0
D-288U	14	20,5	127,344	EN 10270-1	494,705	16,62	3,88	50,4 \| 82,6 \| 47,4 \| 21,2

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-32

Země původu: DE, German; Tlačná pružina D-252A-32
