Tlačná pružina D-257B Pružinová ocel Ø 2 x 12 x 19,6 mm

Cenová stupnice - Tlačná pružina D-257B

Množství	Jedn. cena [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Tlačná pružina Nakoupit

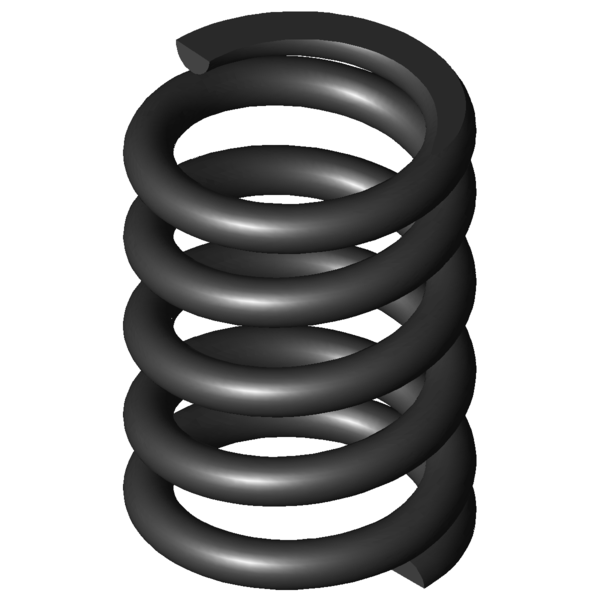

Obrázek produktu Tlačná pružina D-257B

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-257B

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12	mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dd	9,5	mm	Největší průměr trnu
Dh	14,7	mm	Nejmenší průměr dutinky
L0	19,6	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	202,726	N	Maximální síla při statickém zatížení
Ln	12,08	mm	Nejmenší délka při statickém zatížení
sn	7,52	mm	Největší dráha pružiny při statickém zatížení
Fndyn	188,118	N	Maximální síla při dynamickém zatížení
Lndyn	12,62	mm	Nejmenší délka při dynamickém zatížení
shdyn	3,19	mm	Největší dráha pružiny při dynamickém zatížení
S	5,029	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	26,951	N/mm	Tuhost pružiny
Gew	5,149	g	Hmotnost výrobku
Fntol	16,67	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	16,45	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,51	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-257B Pružinová ocel Ø 2 x 12 x 19,6 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-257B Pružinová ocel Ø 2 x 12 x 19,6 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-257B Pružinová ocel Ø 2 x 12 x 19,6 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-257B Pružinová ocel Ø 2 x 12 x 19,6 mm

síla-dráha-výpočet Tlačná pružina D-257B

Formulář dotazu Tlačná pružina D-257B Pružinová ocel Ø 2 x 12 x 19,6 mm

Formulář dotazu Tlačná pružina D-257B

Podobné tlačné pružiny pro Tlačná pružina D-257B Pružinová ocel Ø 2 x 12 x 19,6 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-257B	EN 10270-1	2	14	19,6	202,726	12,08	7,52	3,5	26,951	100,0 \| 100,0 \| 100,0 \| 100,0
VD-257B	1.4310	2	14	19,6	174,12	12,08	7,52	3,5	23,148	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207	13,4	23	4,53	EN 10270-1	53,126	11,27	11,73	48,5 \| 83,6 \| 45,2 \| 16,8
D-185K	13,75	16	5,66	EN 10270-1	56,031	6,1	9,9	51,2 \| 80,8 \| 51,8 \| 21,0
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	50,8 \| 79,7 \| 50,7 \| 22,1
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	51,1 \| 78,8 \| 50,6 \| 23,8
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	53,1 \| 80,3 \| 52,7 \| 26,4
D-207J-30	14	20,5	7,545	EN 10270-1	84,334	9,32	11,18	57,5 \| 90,2 \| 54,4 \| 28,0
D-217G	14,1	17	9,767	EN 10270-1	69,611	9,87	7,13	63,2 \| 88,7 \| 64,6 \| 36,2
D-218	14,1	24	9,767	EN 10270-1	133,316	10,35	13,65	61,2 \| 87,0 \| 60,4 \| 36,2
D-207KA	12,5	17,8	11,071	EN 10270-1	95,227	9,2	8,6	64,4 \| 85,0 \| 67,2 \| 41,1
D-207K-12	11,5	19,5	11,461	EN 10270-1	98,793	10,88	8,62	65,3 \| 85,5 \| 68,0 \| 42,5
D-222A-12	12,7	17	13,948	EN 10270-1	100,983	9,76	7,24	70,2 \| 85,8 \| 73,0 \| 51,7
D-233T-14	13	19	16,916	EN 10270-1	101,833	12,98	6,02	73,7 \| 93,3 \| 65,1 \| 62,7
D-223	11,6	18,5	19,076	EN 10270-1	165,958	9,8	8,7	80,2 \| 85,7 \| 84,1 \| 70,8
D-253	14,5	22,5	23,845	EN 10270-1	247,741	12,11	10,39	86,7 \| 94,6 \| 77,1 \| 88,4
D-257B	14	19,6	26,951	EN 10270-1	202,726	12,08	7,52	100,0 \| 100,0 \| 100,0 \| 100,0
D-252A-32	15	17	26,979	EN 10270-1	178,061	10,4	6,6	93,7 \| 93,4 \| 87,8 \| 99,9
D-263N	15	20,8	32,513	EN 10270-1	245,118	13,26	7,54	89,0 \| 92,8 \| 91,2 \| 82,9
D-262A-10	11	20	44,719	EN 10270-1	210,011	15,3	4,7	77,3 \| 92,2 \| 79,5 \| 60,3
D-258	12	18	46,571	EN 10270-1	281,175	11,96	6,04	75,5 \| 92,5 \| 76,2 \| 57,9
D-283B	15	19	58,214	EN 10270-1	235,586	14,95	4,05	68,8 \| 90,1 \| 70,0 \| 46,3
D-284	15	22	58,214	EN 10270-1	410,229	14,95	7,05	68,5 \| 87,5 \| 71,6 \| 46,3
D-283A-12	15,5	17	72,453	EN 10270-1	352,847	12,13	4,87	61,3 \| 85,7 \| 61,1 \| 37,2
D-288B	13	18,8	98,218	EN 10270-1	387,321	14,86	3,94	56,5 \| 89,6 \| 52,4 \| 27,4
D-288U	14	20,5	127,344	EN 10270-1	494,705	16,62	3,88	52,1 \| 89,0 \| 46,3 \| 21,1

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-257B

Země původu: DE, German; Tlačná pružina D-257B
