Tlačná pružina D-232J-02 Pružinová ocel Ø 1,8 x 18,2 x 22 mm

Cenová stupnice - Tlačná pružina D-232J-02

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

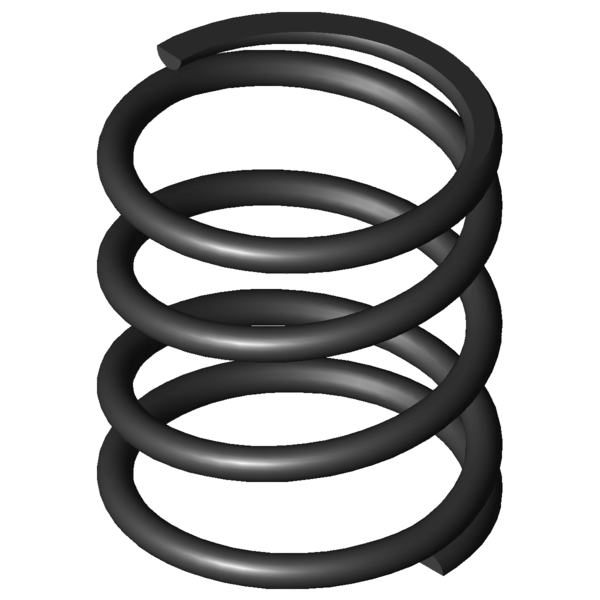

Obrázek produktu Tlačná pružina D-232J-02

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-232J-02

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	18,2	mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dd	15,7	mm	Největší průměr trnu
Dh	21	mm	Nejmenší průměr dutinky
L0	22	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	90,543	N	Maximální síla při statickém zatížení
Ln	9,24	mm	Nejmenší délka při statickém zatížení
sn	12,76	mm	Největší dráha pružiny při statickém zatížení
Fndyn	85,86	N	Maximální síla při dynamickém zatížení
Lndyn	9,9	mm	Nejmenší délka při dynamickém zatížení
shdyn	7,1	mm	Největší dráha pružiny při dynamickém zatížení
S	8,08	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	2,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	7,096	N/mm	Tuhost pružiny
Gew	5,1755	g	Hmotnost výrobku
Fntol	7,3	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	7,3	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	0,8	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-232J-02 Pružinová ocel Ø 1,8 x 18,2 x 22 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-232J-02 Pružinová ocel Ø 1,8 x 18,2 x 22 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-232J-02 Pružinová ocel Ø 1,8 x 18,2 x 22 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-232J-02 Pružinová ocel Ø 1,8 x 18,2 x 22 mm

síla-dráha-výpočet Tlačná pružina D-232J-02

Formulář dotazu Tlačná pružina D-232J-02 Pružinová ocel Ø 1,8 x 18,2 x 22 mm

Formulář dotazu Tlačná pružina D-232J-02

Podobné tlačné pružiny pro Tlačná pružina D-232J-02 Pružinová ocel Ø 1,8 x 18,2 x 22 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-232J-02	EN 10270-1	1,8	20	22	90,543	9,24	12,76	2,5	7,096	100,0 \| 100,0 \| 100,0 \| 100,0
VD-232J-02	1.4310	1,8	20	22	77,706	9,25	12,75	2,5	6,095	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DF	21	20	0,364	EN 10270-1	4,384	7,95	12,05	45,1 \| 80,6 \| 49,6 \| 5,1
D-179J-11	15,9	22	1,315	EN 10270-1	19,088	7,48	14,52	51,1 \| 80,2 \| 54,5 \| 18,5
D-180Y-08	19	20	1,977	EN 10270-1	26,803	6,44	13,56	58,3 \| 85,1 \| 61,9 \| 27,9
D-206D-10	20,4	25	2,536	EN 10270-1	44,074	7,62	17,38	61,6 \| 87,9 \| 61,0 \| 35,7
D-207O-01	23,6	19,5	2,787	EN 10270-1	31,546	8,18	11,32	62,8 \| 87,4 \| 61,8 \| 39,3
D-207JV	18,5	25,6	2,999	EN 10270-1	47,429	9,79	15,81	65,4 \| 87,3 \| 66,5 \| 42,3
D-207W	21,6	25	3,338	EN 10270-1	54,947	8,54	16,46	68,7 \| 89,8 \| 69,1 \| 47,0
D-207J-01	16,5	23,3	4,366	EN 10270-1	59,979	9,56	13,74	75,9 \| 86,8 \| 79,6 \| 61,5
D-207U	21,6	17,5	4,769	EN 10270-1	50,36	6,94	10,56	74,5 \| 87,0 \| 69,2 \| 67,2
D-212H	17,6	22,5	6,52	EN 10270-1	93,236	8,2	14,3	92,2 \| 91,6 \| 93,2 \| 91,9
D-217A-12	17	22	6,647	EN 10270-1	88,743	8,65	13,35	93,9 \| 91,3 \| 96,8 \| 93,7
D-232J-02	20	22	7,096	EN 10270-1	90,543	9,24	12,76	100,0 \| 100,0 \| 100,0 \| 100,0
D-247A	20,5	27	7,355	EN 10270-1	105,929	12,6	14,4	91,1 \| 89,7 \| 87,0 \| 96,5
D-239A-30	22	22,5	9,056	EN 10270-1	116,545	9,63	12,87	86,6 \| 92,9 \| 88,4 \| 78,4
D-232N-02	18	19	10,062	EN 10270-1	99,611	9,1	9,9	82,3 \| 92,1 \| 84,2 \| 70,5
D-263VA	20	27,8	14,689	EN 10270-1	200,209	14,17	13,63	67,8 \| 85,8 \| 69,4 \| 48,3
D-247D-30	18	21,5	15,918	EN 10270-1	183,375	9,98	11,52	69,0 \| 92,6 \| 69,8 \| 44,6
D-288E-10	22,7	25	16,919	EN 10270-1	115,575	18,17	6,83	62,9 \| 80,9 \| 65,9 \| 41,9
D-253	14,5	22,5	23,845	EN 10270-1	247,741	12,11	10,39	58,5 \| 86,8 \| 59,0 \| 29,8
D-263N	15	20,8	32,513	EN 10270-1	245,118	13,26	7,54	51,2 \| 83,8 \| 48,0 \| 21,8
D-288P	20	27,2	35,16	EN 10270-1	360,926	16,93	10,27	51,6 \| 81,7 \| 52,8 \| 20,2
D-288S-04	18,9	27,5	42,87	EN 10270-1	455,709	16,87	10,63	49,2 \| 79,6 \| 51,6 \| 16,6
D-288O-10	20	18,5	54,693	EN 10270-1	306,828	12,89	5,61	44,2 \| 82,8 \| 36,7 \| 13,0
D-284	15	22	58,214	EN 10270-1	410,229	14,95	7,05	44,4 \| 82,3 \| 38,7 \| 12,2
D-288X-02	19,4	25	58,328	EN 10270-1	539,532	15,75	9,25	46,4 \| 82,4 \| 44,6 \| 12,2
D-309	19,2	27,5	74,514	EN 10270-1	622,939	19,14	8,36	42,3 \| 77,4 \| 40,0 \| 9,5
D-313A-02	19,5	25	81,191	EN 10270-1	428,486	19,72	5,28	40,0 \| 80,0 \| 31,3 \| 8,7

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-232J-02

Země původu: DE, German; Tlačná pružina D-232J-02

Obrázek produktu - Tlacné pružiny D-232J-02

QR-Code: Tlačná pružina D-232J-02

QR-Code - Tlacné pružiny - D-232J-02 | https://www.federnshop.com/cz/v%c3%bdrobek/tlacn%c3%a9_pru%c5%beiny/d-232j-02.html
