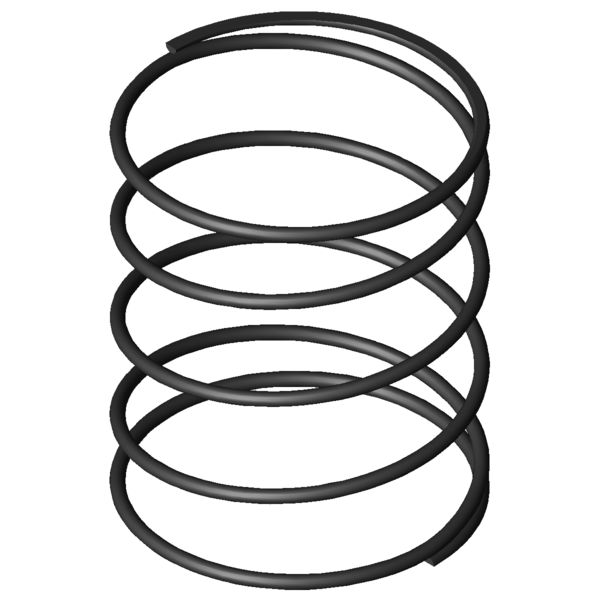

Domov » Výrobek » Tlacné pružiny » d-145da Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-145DA Pružinová ocel Ø 1 x 23 x 28,5 mm Cenová stupnice - Tlačná pružina D-145DA Množství Jedn. cena [EUR] 1 4,9000 EUR 2 3,4600 EUR 3 3,3000 EUR 7 1,8900 EUR 17 0,9300 EUR 37 0,5700 EUR 75 0,3900 EUR 125 0,3566 EUR 175 0,3067 EUR 250 0,2817 EUR 350 0,2526 EUR 450 0,1895 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-145DA Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-145DA Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 1 mm Prumer drátu Di mm Vnitřní průměr vinutí D 23 mm Střední průměr vinutí De 24 mm Vnější průměr vinutí Dd 21,1 mm Největší průměr trnu Dh 24,9 mm Nejmenší průměr dutinky L0 28,5 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 4,754 N Maximální síla při statickém zatížení Ln 8,63 mm Nejmenší délka při statickém zatížení sn 19,87 mm Největší dráha pružiny při statickém zatížení Fndyn 4,378 N Maximální síla při dynamickém zatížení Lndyn 10,2 mm Nejmenší délka při dynamickém zatížení shdyn 18,3 mm Největší dráha pružiny při dynamickém zatížení S 7,857 mm Stoupání pružiny (mezi dvěma středy vinutí) n 3,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,239 N/mm Tuhost pružiny Gew 2,4672 g Hmotnost výrobku Fntol 0,71 N (+/-) Tolerance pro statickou maximální sílu Fndtol 0,65 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,6 mm (+/-) Tolerance průměru vinutí L0tol 4,3 mm (+/-) Tolerance délky nenapnuté pružiny PG E - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-145DA Pružinová ocel Ø 1 x 23 x 28,5 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-145DA Pružinová ocel Ø 1 x 23 x 28,5 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-145DA Pružinová ocel Ø 1 x 23 x 28,5 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-145DA Pružinová ocel Ø 1 x 23 x 28,5 mm síla-dráha-výpočet Tlačná pružina D-145DA Formulář dotazu Tlačná pružina D-145DA Pružinová ocel Ø 1 x 23 x 28,5 mm Formulář dotazu Tlačná pružina D-145DA Podobné tlačné pružiny pro Tlačná pružina D-145DA Pružinová ocel Ø 1 x 23 x 28,5 mm Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením. Podobné tlačné pružiny z jiného materiálu Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem. číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost D-145DA EN 10270-1 1 24 28,5 4,754 8,63 19,87 3,5 0,239 100,0 | 100,0 | 100,0 | 100,0 VD-145DA 1.4310 1 24 28,5 4,083 8,63 19,87 3,5 0,205 92,9 | 100,0 | 92,9 | 85,9 Počet podobných kovových pružin: 2 Podobné tlačné pružiny s jinou konfigurací nosnosti Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti. L2 (mm) Délka napnuté pružiny s2 (mm) Dráha napnuté pružiny Přednost De (mm) Vnější průměr vinutí L0 (mm) Délka nenapnuté pružiny R (N/mm) Tuhost pružiny číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %Celkově | Geometrie | Zatížení | Ztuhlost D-145DG 21 31,4 0,232 EN 10270-1 4,642 11,35 20,05 96,0 | 92,8 | 98,4 | 96,8 D-145DA 24 28,5 0,239 EN 10270-1 4,754 8,63 19,87 100,0 | 100,0 | 100,0 | 100,0 D-207P 23,6 27,5 1,254 EN 10270-1 16,592 14,27 13,23 50,8 | 85,8 | 47,6 | 19,1 D-207JQ 22 33,3 1,71 EN 10270-1 39,432 10,25 23,05 48,1 | 81,3 | 49,1 | 14,0 D-212B 19,8 29 3,164 EN 10270-1 58,706 10,45 18,55 46,5 | 81,1 | 50,7 | 7,6 D-207W 21,6 25 3,338 EN 10270-1 54,947 8,54 16,46 44,3 | 80,1 | 45,7 | 7,2 D-239A-08 25 25 5,954 EN 10270-1 90,444 9,81 15,19 40,9 | 77,9 | 40,9 | 4,0 D-232N-04 18 28 6,708 EN 10270-1 108,331 11,85 16,15 40,9 | 76,3 | 42,8 | 3,6 D-239A-12 23,5 25 7,289 EN 10270-1 111,309 9,73 15,27 40,8 | 78,5 | 40,6 | 3,3 D-247A 20,5 27 7,355 EN 10270-1 105,929 12,6 14,4 39,5 | 76,7 | 38,5 | 3,3 D-263H-10 24 26,5 10,238 EN 10270-1 163,088 10,57 15,93 41,1 | 79,5 | 41,5 | 2,3 D-268G 27,5 28,5 11,319 EN 10270-1 186,431 12,03 16,47 40,2 | 75,8 | 42,7 | 2,1 D-288F 22,7 34 12,305 EN 10270-1 135,878 22,96 11,04 34,4 | 71,8 | 29,5 | 1,9 D-273B 22,5 27 14,212 EN 10270-1 163,941 15,47 11,54 36,1 | 76,2 | 30,5 | 1,7 D-263VA 20 27,8 14,689 EN 10270-1 200,209 14,17 13,63 37,3 | 74,8 | 35,5 | 1,6 D-288E-10 22,7 25 16,919 EN 10270-1 115,575 18,17 6,83 31,3 | 73,1 | 19,2 | 1,4 D-279 18,5 27,5 27,759 EN 10270-1 342,471 15,16 12,34 34,6 | 71,2 | 31,7 | 0,9 Počet podobných kovových pružin: 16 Číslo celního sazebníku: 73202081; Tlačná pružina D-145DA Země původu: DE, German; Tlačná pružina D-145DA Obrázek produktu - Tlacné pružiny D-145DA QR-Code: Tlačná pružina D-145DA
