Tlačná pružina D-252A-20 Pružinová ocel Ø 2 x 13,5 x 167 mm

Cenová stupnice - Tlačná pružina D-252A-20

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Tlačná pružina Nakoupit

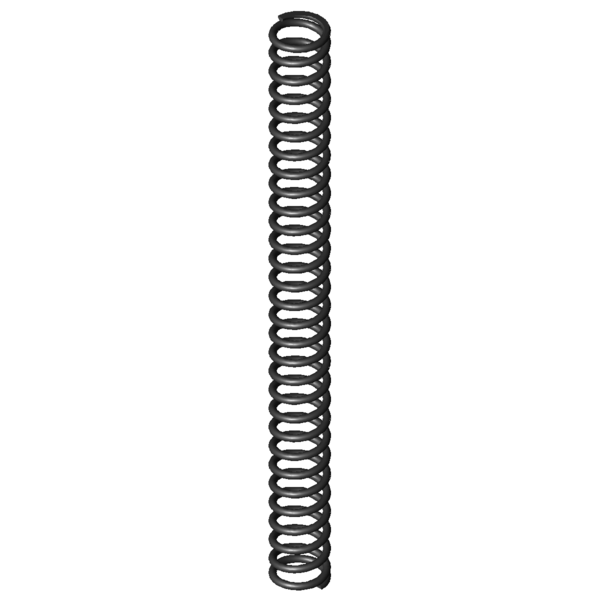

Obrázek produktu Tlačná pružina D-252A-20

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A-20

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	13,5	mm	Střední průměr vinutí
De	15,5	mm	Vnější průměr vinutí
Dd	10,9	mm	Největší průměr trnu
Dh	16,3	mm	Nejmenší průměr dutinky
L0	167	mm	Délka nenapnuté pružiny
Lk	154,4	mm	Vzpěrná délka
Fn	224,098	N	Maximální síla při statickém zatížení
Ln	70,6	mm	Nejmenší délka při statickém zatížení
sn	96,4	mm	Největší dráha pružiny při statickém zatížení
Fndyn	190,149	N	Maximální síla při dynamickém zatížení
Lndyn	85,2	mm	Nejmenší délka při dynamickém zatížení
shdyn	30,56	mm	Největší dráha pružiny při dynamickém zatížení
S	5,789	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	28,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,325	N/mm	Tuhost pružiny
Gew	32,1228	g	Hmotnost výrobku
Fntol	10,93	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	10,76	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	3,26	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	L	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A-20 Pružinová ocel Ø 2 x 13,5 x 167 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A-20 Pružinová ocel Ø 2 x 13,5 x 167 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A-20 Pružinová ocel Ø 2 x 13,5 x 167 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A-20 Pružinová ocel Ø 2 x 13,5 x 167 mm

síla-dráha-výpočet Tlačná pružina D-252A-20

Formulář dotazu Tlačná pružina D-252A-20 Pružinová ocel Ø 2 x 13,5 x 167 mm

Formulář dotazu Tlačná pružina D-252A-20

Podobné tlačné pružiny pro Tlačná pružina D-252A-20 Pružinová ocel Ø 2 x 13,5 x 167 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-252A-20	EN 10270-1	2	15,5	167	224,098	70,6	96,4	28,5	2,325	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252A-20	1.4310	2	15,5	167	192,477	70,6	96,4	28,5	1,997	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-185J	15	125	0,467	EN 10270-1	41,817	35,4	89,6	51,3 \| 78,0 \| 55,8 \| 20,1
D-184	17,25	140	0,486	EN 10270-1	51,881	33,2	106,8	52,1 \| 78,7 \| 56,7 \| 20,9
D-206D-05	17,4	181	0,516	EN 10270-1	71,841	41,9	139,1	52,2 \| 83,8 \| 50,7 \| 22,2
D-185H	15	112	0,517	EN 10270-1	41,27	32,2	79,8	49,4 \| 75,4 \| 50,6 \| 22,2
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	51,2 \| 75,2 \| 56,1 \| 22,3
D-190A	13,75	130	0,566	EN 10270-1	52,264	37,66	92,34	53,4 \| 76,4 \| 59,6 \| 24,3
D-207J-80	20	152	0,603	EN 10270-1	73,674	29,9	122,1	54,3 \| 81,2 \| 55,9 \| 26,0
D-190	13,75	130	0,688	EN 10270-1	66,425	33,5	96,5	56,9 \| 76,4 \| 64,8 \| 29,6
D-217A	17,6	165	0,724	EN 10270-1	84,615	48,2	116,8	60,1 \| 89,0 \| 60,1 \| 31,2
D-217	17,6	165	0,881	EN 10270-1	104,056	46,9	118,1	63,6 \| 89,0 \| 64,0 \| 37,9
D-252A-01	18	170	1,624	EN 10270-1	174,441	62,6	107,4	82,8 \| 94,8 \| 83,8 \| 69,9
D-233T-10	15	130	1,661	EN 10270-1	111,088	63,11	66,89	73,0 \| 88,2 \| 59,5 \| 71,4
D-252A	18	145	1,769	EN 10270-1	154,192	57,82	87,18	82,2 \| 91,0 \| 79,6 \| 76,1
D-252	18	145	2,151	EN 10270-1	195,21	54,25	90,75	91,4 \| 91,0 \| 90,6 \| 92,5
D-252A-20	15,5	167	2,325	EN 10270-1	224,098	70,6	96,4	100,0 \| 100,0 \| 100,0 \| 100,0
D-252AF	15	120	3,297	EN 10270-1	209,875	56,35	63,65	80,0 \| 89,5 \| 79,8 \| 70,5
D-283A-07	18	181	3,886	EN 10270-1	374,65	84,59	96,41	75,3 \| 86,1 \| 79,9 \| 59,8
D-283A-19	15,5	224	4,262	EN 10270-1	416,885	126,18	97,82	71,9 \| 84,9 \| 76,2 \| 54,5
D-288X-13	19,4	153	7,73	EN 10270-1	540,34	83,1	69,9	55,7 \| 80,2 \| 57,0 \| 30,1
D-313A-13	19,5	152	12,491	EN 10270-1	750,754	91,9	60,1	47,2 \| 77,0 \| 46,1 \| 18,6
D-288Z-10	15,5	102	25,305	EN 10270-1	704,864	74,15	27,85	38,2 \| 75,2 \| 30,3 \| 9,2

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-20

Země původu: DE, German; Tlačná pružina D-252A-20
