Tlačná pružina D-252AG Pružinová ocel Ø 2 x 13 x 305 mm

Cenová stupnice - Tlačná pružina D-252AG

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Tlačná pružina Nakoupit

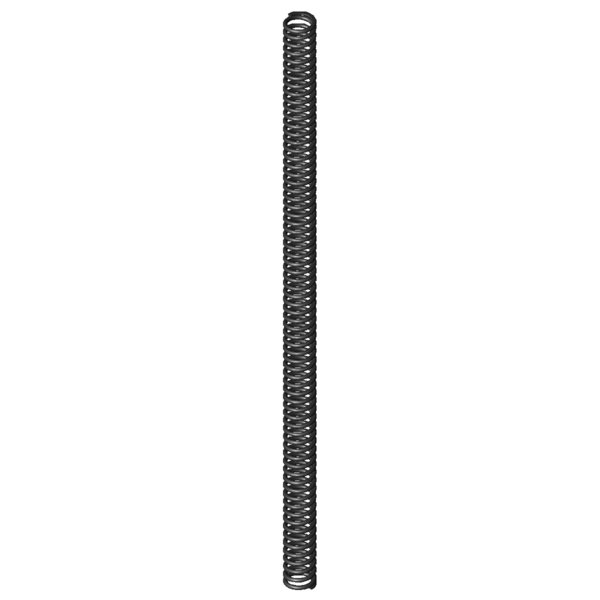

Obrázek produktu Tlačná pružina D-252AG

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252AG

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	13	mm	Střední průměr vinutí
De	15	mm	Vnější průměr vinutí
Dd	10,5	mm	Největší průměr trnu
Dh	15,7	mm	Nejmenší průměr dutinky
L0	305	mm	Délka nenapnuté pružiny
Lk	298,8	mm	Vzpěrná délka
Fn	153,385	N	Maximální síla při statickém zatížení
Ln	163,38	mm	Nejmenší délka při statickém zatížení
sn	141,62	mm	Největší dráha pružiny při statickém zatížení
Fndyn	141,268	N	Maximální síla při dynamickém zatížení
Lndyn	174,57	mm	Nejmenší délka při dynamickém zatížení
shdyn	87,38	mm	Největší dráha pružiny při dynamickém zatížení
S	4,423	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	68,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,083	N/mm	Tuhost pružiny
Gew	71,5011	g	Hmotnost výrobku
Fntol	10,11	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	9,93	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	7,21	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	M	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252AG Pružinová ocel Ø 2 x 13 x 305 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252AG Pružinová ocel Ø 2 x 13 x 305 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252AG Pružinová ocel Ø 2 x 13 x 305 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252AG Pružinová ocel Ø 2 x 13 x 305 mm

síla-dráha-výpočet Tlačná pružina D-252AG

Formulář dotazu Tlačná pružina D-252AG Pružinová ocel Ø 2 x 13 x 305 mm

Formulář dotazu Tlačná pružina D-252AG

Podobné tlačné pružiny pro Tlačná pružina D-252AG Pružinová ocel Ø 2 x 13 x 305 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-252AG	EN 10270-1	2	15	305	153,385	163,38	141,62	68,5	1,083	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252AG	1.4310	2	15	305	131,742	163,38	141,62	68,5	0,93	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-185	17,25	205	0,328	EN 10270-1	52,024	46,5	158,5	54,7 \| 72,2 \| 61,6 \| 30,3
D-179J-14	15,9	125	0,368	EN 10270-1	38,258	21,06	103,94	48,9 \| 63,4 \| 49,2 \| 34,0
D-212A	21,6	240	0,371	EN 10270-1	70,015	51,24	188,76	56,9 \| 76,0 \| 60,3 \| 34,2
D-179J-05	14	142	0,376	EN 10270-1	42,522	28,78	113,22	51,2 \| 65,0 \| 53,8 \| 34,7
D-212	21,6	240	0,451	EN 10270-1	83,321	55,3	184,7	61,1 \| 76,0 \| 65,5 \| 41,7
D-185J	15	125	0,467	EN 10270-1	41,817	35,4	89,6	52,1 \| 67,8 \| 45,3 \| 43,1
D-206D-05	17,4	181	0,516	EN 10270-1	71,841	41,9	139,1	64,0 \| 71,9 \| 72,5 \| 47,7
D-185H	15	112	0,517	EN 10270-1	41,27	32,2	79,8	51,9 \| 66,4 \| 41,6 \| 47,7
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	53,3 \| 65,9 \| 46,2 \| 47,9
D-190A	13,75	130	0,566	EN 10270-1	52,264	37,66	92,34	55,8 \| 65,6 \| 49,6 \| 52,3
D-190	13,75	130	0,688	EN 10270-1	66,425	33,5	96,5	61,6 \| 65,6 \| 55,7 \| 63,6
D-217A	17,6	165	0,724	EN 10270-1	84,615	48,2	116,8	69,6 \| 73,1 \| 68,8 \| 66,9
D-217	17,6	165	0,881	EN 10270-1	104,056	46,9	118,1	76,7 \| 73,1 \| 75,6 \| 81,4
D-206H	15	105	1,004	EN 10270-1	75,542	29,74	75,26	70,7 \| 68,1 \| 51,2 \| 92,7
D-252AG	15	305	1,083	EN 10270-1	153,385	163,38	141,62	100,0 \| 100,0 \| 100,0 \| 100,0
D-207KQ	10	260	1,143	EN 10270-1	149,01	129,59	130,41	88,3 \| 75,6 \| 94,6 \| 94,8
D-252A-01	18	170	1,624	EN 10270-1	174,441	62,6	107,4	76,1 \| 79,7 \| 81,9 \| 66,7
D-233T-10	15	130	1,661	EN 10270-1	111,088	63,11	66,89	67,5 \| 77,5 \| 59,8 \| 65,2
D-252A-20	15,5	167	2,325	EN 10270-1	224,098	70,6	96,4	66,2 \| 83,8 \| 68,3 \| 46,6
D-263VG	15	300	2,414	EN 10270-1	249,719	196,55	103,45	68,7 \| 93,9 \| 67,2 \| 44,9
D-252AF	15	120	3,297	EN 10270-1	209,875	56,35	63,65	57,2 \| 79,8 \| 59,0 \| 32,8
D-263M-10	15,4	240	3,347	EN 10270-1	309,611	147,5	92,5	59,6 \| 89,0 \| 57,4 \| 32,4
D-283A-07	18	181	3,886	EN 10270-1	374,65	84,59	96,41	52,2 \| 74,2 \| 54,5 \| 27,9
D-283A-19	15,5	224	4,262	EN 10270-1	416,885	126,18	97,82	53,9 \| 83,4 \| 52,9 \| 25,4
D-288T-10	15	102	17,242	EN 10270-1	572,529	68,79	33,21	33,2 \| 68,3 \| 25,1 \| 6,3

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202081; Tlačná pružina D-252AG

Země původu: DE, German; Tlačná pružina D-252AG
