Tlačná pružina D-364R-40 Pružinová ocel Ø 5,6 x 48,4 x 38 mm

Cenová stupnice - Tlačná pružina D-364R-40

Množství	Jedn. cena [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Tlačná pružina Nakoupit

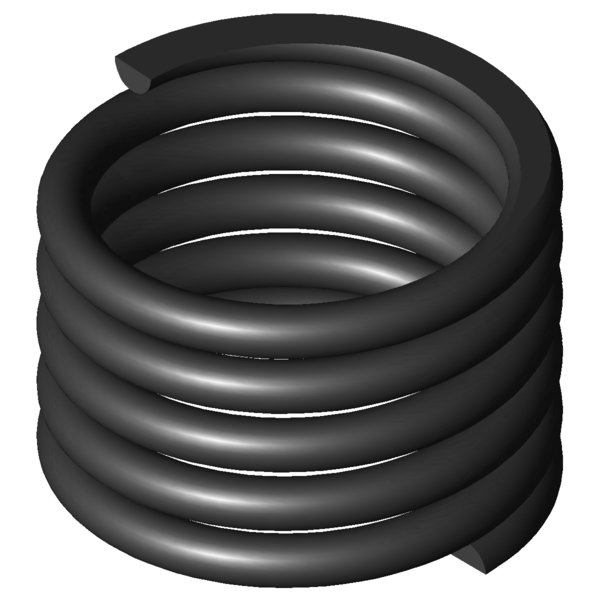

Obrázek produktu Tlačná pružina D-364R-40

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-364R-40

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	48,4	mm	Střední průměr vinutí
De	54	mm	Vnější průměr vinutí
Dd	41,4	mm	Největší průměr trnu
Dh	55,5	mm	Nejmenší průměr dutinky
L0	38	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	76,849	N	Maximální síla při statickém zatížení
Ln	34,96	mm	Nejmenší délka při statickém zatížení
sn	3,04	mm	Největší dráha pružiny při statickém zatížení
Fndyn	24,237	N	Maximální síla při dynamickém zatížení
Lndyn	37,04	mm	Nejmenší délka při dynamickém zatížení
shdyn	0,96	mm	Největší dráha pružiny při dynamickém zatížení
S	9,257	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	25,247	N/mm	Tuhost pružiny
Gew	162,8187	g	Hmotnost výrobku
Fntol	43,9	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	43,18	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	1,7	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AE	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-364R-40 Pružinová ocel Ø 5,6 x 48,4 x 38 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-364R-40 Pružinová ocel Ø 5,6 x 48,4 x 38 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-364R-40 Pružinová ocel Ø 5,6 x 48,4 x 38 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-364R-40 Pružinová ocel Ø 5,6 x 48,4 x 38 mm

síla-dráha-výpočet Tlačná pružina D-364R-40

Formulář dotazu Tlačná pružina D-364R-40 Pružinová ocel Ø 5,6 x 48,4 x 38 mm

Formulář dotazu Tlačná pružina D-364R-40

Podobné tlačné pružiny pro Tlačná pružina D-364R-40 Pružinová ocel Ø 5,6 x 48,4 x 38 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-364R-40	EN 10270-1	5,6	54	38	76,849	34,96	3,04	3,5	25,247	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-40	1.4310	5,6	54	38	66,005	34,96	3,04	3,5	21,685	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-263D-12	42	45	0,505	EN 10270-1	7,243	30,65	14,35	28,2 \| 67,2 \| 15,3 \| 2,0
D-263D-11	42	33	0,688	EN 10270-1	6,435	23,65	9,35	30,4 \| 68,0 \| 20,4 \| 2,7
D-234K-01	30	34,5	3,3	EN 10270-1	79,962	10,27	24,23	42,7 \| 60,7 \| 54,3 \| 13,1
D-289C-06	48	48	5,28	EN 10270-1	166,643	16,44	31,56	41,3 \| 75,1 \| 27,9 \| 20,9
D-263Z-10	34,5	44	5,398	EN 10270-1	169,644	12,57	31,43	37,9 \| 65,0 \| 27,5 \| 21,4
D-339J-09	68	45	8,158	EN 10270-1	190,986	21,59	23,41	46,8 \| 81,4 \| 26,6 \| 32,3
D-288K-20	30	34	8,89	EN 10270-1	144,317	17,77	16,23	45,4 \| 65,0 \| 36,0 \| 35,2
D-298B	33	43	11,533	EN 10270-1	263,223	20,18	22,82	45,3 \| 68,9 \| 21,3 \| 45,6
D-339J-20	58	50	12,125	EN 10270-1	336	22,28	27,72	49,3 \| 83,2 \| 16,9 \| 47,9
D-288Z-31	28	40	15,089	EN 10270-1	322,248	18,64	21,36	48,5 \| 66,8 \| 19,0 \| 59,7
D-288Z-41	27	37,2	17,055	EN 10270-1	317,939	18,56	18,64	51,6 \| 67,2 \| 20,2 \| 67,5
D-349A-02	50	50	21,499	EN 10270-1	442,028	29,44	20,56	62,4 \| 86,0 \| 16,1 \| 85,0
D-313J-01	31,6	33,3	22,271	EN 10270-1	247,131	22,2	11,1	62,5 \| 70,1 \| 29,2 \| 88,1
D-324A	36	41	22,74	EN 10270-1	369,661	24,74	16,26	62,2 \| 76,9 \| 19,7 \| 89,9
D-364R-40	54	38	25,247	EN 10270-1	76,849	34,96	3,04	100,0 \| 100,0 \| 100,0 \| 100,0
D-313J-06	28,6	38,9	31,289	EN 10270-1	529,675	21,97	16,93	56,2 \| 71,6 \| 16,2 \| 80,8
D-364J-01	56	53	32,171	EN 10270-1	862,821	26,18	26,82	59,2 \| 88,8 \| 10,1 \| 78,6
D-339N-02	41	35	38,182	EN 10270-1	529,2	21,14	13,86	55,7 \| 82,8 \| 18,2 \| 66,2
D-330	29	41	47,689	EN 10270-1	800,209	24,22	16,78	46,5 \| 72,6 \| 13,9 \| 53,0
D-364J-20	48	45	53,972	EN 10270-1	1100,49	24,61	20,39	49,4 \| 90,5 \| 10,9 \| 46,8
D-354B	37	43	55,517	EN 10270-1	703,673	30,33	12,67	48,3 \| 82,1 \| 17,5 \| 45,5
D-339O	32	41,7	57,392	EN 10270-1	831,766	27,21	14,49	45,4 \| 76,9 \| 15,1 \| 44,0
D-364R-80	46	42	58,942	EN 10270-1	324,181	36,5	5,5	57,3 \| 89,7 \| 39,5 \| 42,9
D-334A-02	27	37	61,243	EN 10270-1	790,646	24,09	12,91	43,6 \| 72,9 \| 16,6 \| 41,3
D-379B	46,3	47	71,644	EN 10270-1	631,306	38,19	8,81	47,9 \| 85,2 \| 23,3 \| 35,3
D-364J-08	42	44	76,683	EN 10270-1	1301,313	27,03	16,97	44,1 \| 87,5 \| 11,9 \| 33,0
D-339R-05	27	37	104,786	EN 10270-1	1056,24	26,92	10,08	39,6 \| 75,9 \| 18,7 \| 24,1
D-364R-90	39	47	104,969	EN 10270-1	1149,113	36,05	10,95	41,1 \| 82,1 \| 17,2 \| 24,1
D-360	30	41	116,429	EN 10270-1	1291,629	29,91	11,09	39,2 \| 79,2 \| 16,7 \| 21,7
D-409AA	56	50	150,926	EN 10270-1	1648,111	39,08	10,92	37,9 \| 80,8 \| 16,3 \| 16,7

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina D-364R-40

Země původu: DE, German; Tlačná pružina D-364R-40
