Tlačná pružina D-364R-62 Pružinová ocel Ø 6 x 71 x 230 mm

Cenová stupnice - Tlačná pružina D-364R-62

Množství	Jedn. cena [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Tlačná pružina Nakoupit

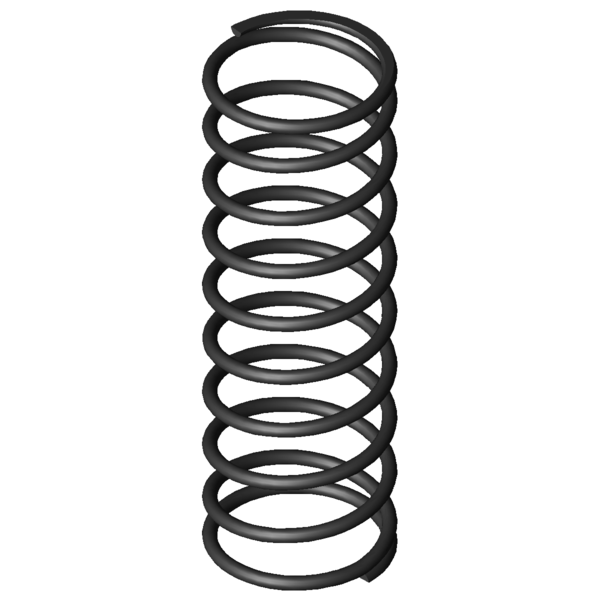

Obrázek produktu Tlačná pružina D-364R-62

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-364R-62

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	71	mm	Střední průměr vinutí
De	77	mm	Vnější průměr vinutí
Dd	63	mm	Největší průměr trnu
Dh	80	mm	Nejmenší průměr dutinky
L0	230	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	656,139	N	Maximální síla při statickém zatížení
Ln	78,81	mm	Nejmenší délka při statickém zatížení
sn	151,19	mm	Největší dráha pružiny při statickém zatížení
Fndyn	621,819	N	Maximální síla při dynamickém zatížení
Lndyn	86,72	mm	Nejmenší délka při dynamickém zatížení
shdyn	96,4	mm	Největší dráha pružiny při dynamickém zatížení
S	26,353	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	4,34	N/mm	Tuhost pružiny
Gew	523,4441	g	Hmotnost výrobku
Fntol	40,96	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	39,63	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,2	mm	(+/-) Tolerance průměru vinutí
L0tol	6,98	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AK	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-364R-62 Pružinová ocel Ø 6 x 71 x 230 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-364R-62 Pružinová ocel Ø 6 x 71 x 230 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-364R-62 Pružinová ocel Ø 6 x 71 x 230 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-364R-62 Pružinová ocel Ø 6 x 71 x 230 mm

síla-dráha-výpočet Tlačná pružina D-364R-62

Formulář dotazu Tlačná pružina D-364R-62 Pružinová ocel Ø 6 x 71 x 230 mm

Formulář dotazu Tlačná pružina D-364R-62

Podobné tlačné pružiny pro Tlačná pružina D-364R-62 Pružinová ocel Ø 6 x 71 x 230 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-364R-62	EN 10270-1	6	77	230	656,139	78,81	151,19	8,5	4,34	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-62	1.4310	6	77	230	563,555	78,81	151,19	8,5	3,728	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-313T	70	233	1,649	EN 10270-1	316,372	41,18	191,82	62,3 \| 85,4 \| 63,5 \| 38,0
D-313S-01	70	203	1,649	EN 10270-1	266,891	41,18	161,82	62,3 \| 81,9 \| 67,1 \| 38,0
D-339G	75	224	2,168	EN 10270-1	387,277	45,34	178,66	70,6 \| 89,9 \| 71,8 \| 49,9
D-339Z-03	75	273	2,184	EN 10270-1	444,982	69,25	203,76	69,9 \| 88,3 \| 71,0 \| 50,3
D-339X	85	252	2,261	EN 10270-1	454,906	50,81	201,19	70,9 \| 88,4 \| 72,2 \| 52,1
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	70,4 \| 78,9 \| 75,8 \| 56,6
D-364R-58	90	210	2,621	EN 10270-1	332,592	83,09	126,91	73,3 \| 92,3 \| 67,3 \| 60,4
D-364R-33	69	200	3,145	EN 10270-1	309,3	101,66	98,34	72,8 \| 90,0 \| 56,1 \| 72,5
D-339Z-02	75	178	3,375	EN 10270-1	437,637	48,34	129,67	80,0 \| 86,0 \| 76,2 \| 77,8
D-366A	86,3	230	3,688	EN 10270-1	536,699	84,46	145,54	89,6 \| 94,8 \| 89,0 \| 85,0
D-364E-14	70	220	4,087	EN 10270-1	604,612	72,07	147,93	94,0 \| 92,7 \| 95,0 \| 94,2
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	100,0 \| 100,0 \| 100,0 \| 100,0
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	90,8 \| 95,0 \| 91,7 \| 85,8
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	84,1 \| 93,4 \| 82,8 \| 76,1
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	81,3 \| 87,4 \| 84,8 \| 71,6
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	59,9 \| 89,3 \| 62,2 \| 28,1
D-369D	78,3	165	7,818	EN 10270-1	840,385	57,5	107,5	72,8 \| 88,4 \| 74,6 \| 55,5
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	57,4 \| 85,9 \| 60,4 \| 26,0
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	61,5 \| 88,6 \| 61,5 \| 34,4
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	52,9 \| 85,4 \| 51,2 \| 22,1
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	50,2 \| 81,9 \| 48,1 \| 20,7
D-427	90	255	23,409	EN 10270-1	3121,326	121,66	133,34	50,6 \| 78,6 \| 54,6 \| 18,5
D-408	58	230	26,706	EN 10270-1	2620,936	131,86	98,14	48,2 \| 83,4 \| 45,0 \| 16,3
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	46,6 \| 78,5 \| 48,1 \| 13,3
D-414M-04	57	230	43,17	EN 10270-1	2936,622	161,98	68,02	41,3 \| 80,2 \| 33,7 \| 10,1
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	41,6 \| 79,5 \| 35,8 \| 9,5
D-432	73	200	47,932	EN 10270-1	3903,573	118,56	81,44	41,7 \| 80,6 \| 35,3 \| 9,1

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-364R-62

Země původu: DE, German; Tlačná pružina D-364R-62
