Tlačná pružina D-414E Pružinová ocel Ø 9 x 91 x 134 mm

Cenová stupnice - Tlačná pružina D-414E

Množství	Jedn. cena [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Tlačná pružina Nakoupit

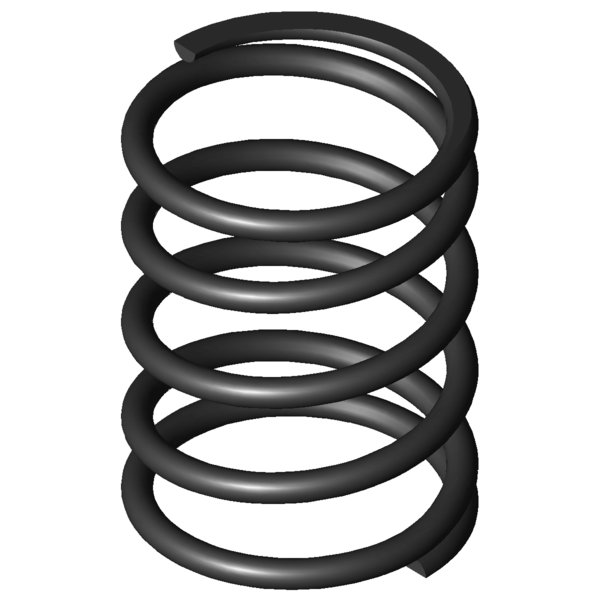

Obrázek produktu Tlačná pružina D-414E

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-414E

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	91	mm	Střední průměr vinutí
De	100	mm	Vnější průměr vinutí
Dd	80	mm	Největší průměr trnu
Dh	103	mm	Nejmenší průměr dutinky
L0	134	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	1939,175	N	Maximální síla při statickém zatížení
Ln	57,48	mm	Nejmenší délka při statickém zatížení
sn	76,52	mm	Největší dráha pružiny při statickém zatížení
Fndyn	1838,075	N	Maximální síla při dynamickém zatížení
Lndyn	61,47	mm	Nejmenší délka při dynamickém zatížení
shdyn	33,16	mm	Největší dráha pružiny při dynamickém zatížení
S	35,714	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	25,342	N/mm	Tuhost pružiny
Gew	790,6956	g	Hmotnost výrobku
Fntol	111	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	109	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,5	mm	(+/-) Tolerance průměru vinutí
L0tol	3,25	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AG	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-414E Pružinová ocel Ø 9 x 91 x 134 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-414E Pružinová ocel Ø 9 x 91 x 134 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-414E Pružinová ocel Ø 9 x 91 x 134 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-414E Pružinová ocel Ø 9 x 91 x 134 mm

síla-dráha-výpočet Tlačná pružina D-414E

Formulář dotazu Tlačná pružina D-414E Pružinová ocel Ø 9 x 91 x 134 mm

Formulář dotazu Tlačná pružina D-414E

Podobné tlačné pružiny pro Tlačná pružina D-414E Pružinová ocel Ø 9 x 91 x 134 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-414E	EN 10270-1	9	100	134	1939,175	57,48	76,52	3,5	25,342	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414E	1.4310	9	100	134	1665,549	57,48	76,52	3,5	21,766	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-339Z-01	75	117	5,304	EN 10270-1	438,119	34,4	82,61	50,4 \| 72,6 \| 57,6 \| 20,9
D-364R-56	90	95	6,365	EN 10270-1	341,966	41,27	53,73	48,3 \| 75,9 \| 43,9 \| 25,1
D-364E-04	80	120	6,441	EN 10270-1	531,61	37,47	82,53	54,1 \| 76,9 \| 60,1 \| 25,4
D-364R-61	77	153	6,707	EN 10270-1	655,744	55,23	97,77	53,2 \| 77,1 \| 56,0 \| 26,5
D-389E-10	105	145	7,425	EN 10270-1	719,139	48,15	96,85	58,6 \| 88,5 \| 58,0 \| 29,3
D-365	86,3	145	8,956	EN 10270-1	920,734	42,19	102,81	59,7 \| 82,9 \| 61,0 \| 35,3
D-364W	86,3	102	8,956	EN 10270-1	535,646	42,19	59,81	55,2 \| 77,5 \| 52,9 \| 35,3
D-389S	108	115	9,273	EN 10270-1	472,57	64,04	50,96	57,1 \| 89,1 \| 45,5 \| 36,6
D-390	108	170	11,922	EN 10270-1	1390,586	53,36	116,64	67,5 \| 86,8 \| 68,7 \| 47,0
D-389E-20	89	115	12,675	EN 10270-1	874,706	45,99	69,01	67,3 \| 84,2 \| 67,6 \| 50,0
D-389G	75	153	14,144	EN 10270-1	1289,931	61,8	91,2	70,4 \| 80,1 \| 75,2 \| 55,8
D-394A	98	125	16,354	EN 10270-1	1191,4	52,15	72,85	78,7 \| 93,4 \| 78,3 \| 64,5
D-399B	81	147	19,503	EN 10270-1	1503,751	69,9	77,1	84,1 \| 87,0 \| 88,4 \| 77,0
D-395	88	125	23,286	EN 10270-1	1723,143	51	74	91,6 \| 90,1 \| 92,8 \| 91,9
D-414E	100	134	25,342	EN 10270-1	1939,175	57,48	76,52	100,0 \| 100,0 \| 100,0 \| 100,0
D-420	110	150	29,107	EN 10270-1	2510,491	63,75	86,25	86,7 \| 90,1 \| 83,0 \| 87,1
D-401	71	140	30,342	EN 10270-1	2169,66	68,49	71,51	86,7 \| 85,2 \| 91,4 \| 83,5
D-425	90	115	56,85	EN 10270-1	3021,003	61,86	53,14	66,7 \| 88,6 \| 66,8 \| 44,6
D-480	100	135	60,451	EN 10270-1	4042,3	68,13	66,87	67,8 \| 93,7 \| 67,7 \| 41,9
D-528	110	145	64,128	EN 10270-1	4527,31	74,4	70,6	64,4 \| 86,1 \| 67,5 \| 39,5
D-431	73	135	74,077	EN 10270-1	3794,636	83,77	51,23	60,2 \| 87,4 \| 59,0 \| 34,2
D-492	75	140	103,451	EN 10270-1	5004,765	91,62	48,38	53,2 \| 84,2 \| 51,0 \| 24,5
D-540	80	150	122,153	EN 10270-1	6134,632	99,78	50,22	50,3 \| 81,4 \| 48,6 \| 20,7
D-550	75	140	153,606	EN 10270-1	6247,359	99,33	40,67	46,8 \| 81,9 \| 42,1 \| 16,5

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-414E

Země původu: DE, German; Tlačná pružina D-414E
