Tlačná pružina D-414F Pružinová ocel Ø 9 x 91 x 200 mm

Cenová stupnice - Tlačná pružina D-414F

Množství	Jedn. cena [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7598 EUR
175	3,7361 EUR
250	3,6568 EUR
350	3,5834 EUR

Tlačná pružina Nakoupit

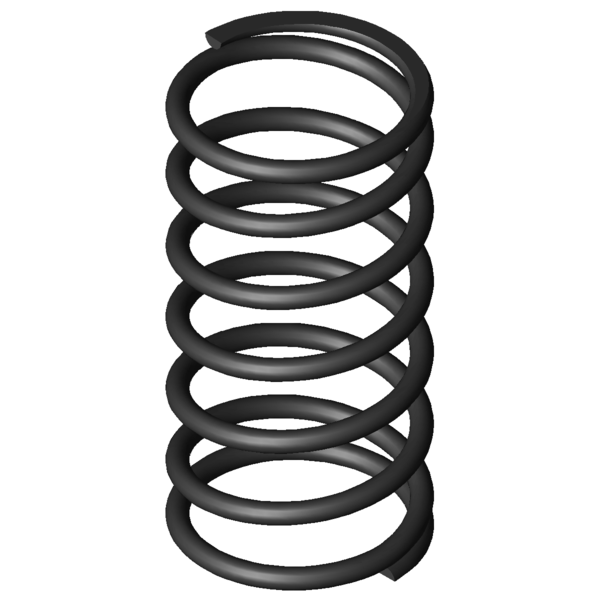

Obrázek produktu Tlačná pružina D-414F

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-414F

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	91	mm	Střední průměr vinutí
De	100	mm	Vnější průměr vinutí
Dd	80	mm	Největší průměr trnu
Dh	103	mm	Nejmenší průměr dutinky
L0	200	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	1934,568	N	Maximální síla při statickém zatížení
Ln	80,04	mm	Nejmenší délka při statickém zatížení
sn	119,96	mm	Největší dráha pružiny při statickém zatížení
Fndyn	1833,467	N	Maximální síla při dynamickém zatížení
Lndyn	86,31	mm	Nejmenší délka při dynamickém zatížení
shdyn	52,2	mm	Největší dráha pružiny při dynamickém zatížení
S	34,727	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	16,127	N/mm	Tuhost pružiny
Gew	1078,2212	g	Hmotnost výrobku
Fntol	101	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	99,8	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,5	mm	(+/-) Tolerance průměru vinutí
L0tol	4,49	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AN	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-414F Pružinová ocel Ø 9 x 91 x 200 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-414F Pružinová ocel Ø 9 x 91 x 200 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-414F Pružinová ocel Ø 9 x 91 x 200 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-414F Pružinová ocel Ø 9 x 91 x 200 mm

síla-dráha-výpočet Tlačná pružina D-414F

Formulář dotazu Tlačná pružina D-414F Pružinová ocel Ø 9 x 91 x 200 mm

Formulář dotazu Tlačná pružina D-414F

Podobné tlačné pružiny pro Tlačná pružina D-414F Pružinová ocel Ø 9 x 91 x 200 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-414F	EN 10270-1	9	100	200	1934,568	80,04	119,96	5,5	16,127	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414F	1.4310	9	100	200	1661,592	80,04	119,96	5,5	13,851	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-366A	86,3	230	3,688	EN 10270-1	536,699	84,46	145,54	53,0 \| 81,1 \| 55,1 \| 22,9
D-364B	95	181	3,715	EN 10270-1	524,507	39,82	141,18	53,8 \| 82,2 \| 56,0 \| 23,0
D-364R-57	90	165	4,05	EN 10270-1	433,367	58	107	53,5 \| 79,7 \| 55,8 \| 25,1
D-389E-12	105	230	4,725	EN 10270-1	767,039	67,67	162,33	57,6 \| 86,7 \| 56,8 \| 29,3
D-364S	105	180	4,769	EN 10270-1	643,918	44,97	135,03	58,6 \| 85,1 \| 61,1 \| 29,6
D-389B	120	216	4,843	EN 10270-1	801,464	50,53	165,47	57,2 \| 84,6 \| 57,0 \| 30,0
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	58,7 \| 81,2 \| 63,6 \| 31,4
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	59,6 \| 82,4 \| 61,0 \| 35,3
D-389E-10	105	145	7,425	EN 10270-1	719,139	48,15	96,85	62,3 \| 81,8 \| 59,0 \| 46,0
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	70,4 \| 87,3 \| 73,9 \| 50,0
D-394B	98	185	10,407	EN 10270-1	1167,7	72,8	112,2	78,2 \| 93,1 \| 76,9 \| 64,5
D-390	108	170	11,922	EN 10270-1	1390,586	53,36	116,64	82,4 \| 88,8 \| 84,6 \| 73,9
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	84,7 \| 86,9 \| 89,1 \| 78,2
D-396	88	180	14,818	EN 10270-1	1615,182	71	109	89,3 \| 89,0 \| 87,2 \| 91,9
D-414F	100	200	16,127	EN 10270-1	1934,568	80,04	119,96	100,0 \| 100,0 \| 100,0 \| 100,0
D-421	110	230	18,523	EN 10270-1	2616,335	88,75	141,25	85,3 \| 89,3 \| 79,4 \| 87,1
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	86,2 \| 85,8 \| 90,6 \| 82,1
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	84,7 \| 89,0 \| 88,1 \| 77,0
D-426	90	175	36,177	EN 10270-1	3227,73	85,78	89,22	67,0 \| 89,2 \| 67,2 \| 44,6
D-482	100	200	38,469	EN 10270-1	4039,196	95	105	67,9 \| 93,9 \| 67,7 \| 41,9
D-530	110	215	40,809	EN 10270-1	4562,289	103,2	111,8	64,5 \| 86,3 \| 67,8 \| 39,5
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	62,2 \| 91,3 \| 60,0 \| 35,3
D-432	73	200	47,932	EN 10270-1	3903,573	118,56	81,44	60,0 \| 87,7 \| 58,7 \| 33,6
D-480	100	135	60,451	EN 10270-1	4042,3	68,13	66,87	53,9 \| 83,1 \| 51,8 \| 26,7
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	53,2 \| 84,0 \| 51,5 \| 24,1
D-542	80	220	79,04	EN 10270-1	6235,229	141,11	78,89	50,3 \| 82,0 \| 48,4 \| 20,4
D-552	75	200	99,392	EN 10270-1	5922,076	140,42	59,58	46,9 \| 83,3 \| 41,2 \| 16,2

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-414F

Země původu: DE, German; Tlačná pružina D-414F
