Tlačná pružina D-482 Pružinová ocel Ø 11 x 89 x 200 mm

Cenová stupnice - Tlačná pružina D-482

Množství	Jedn. cena [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Tlačná pružina Nakoupit

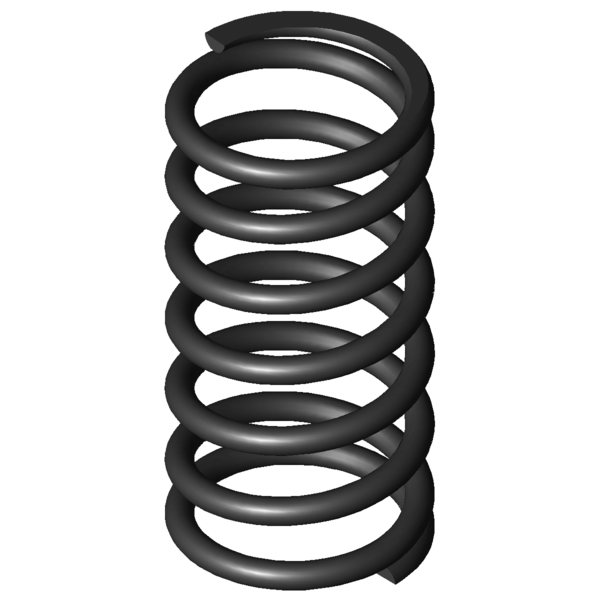

Obrázek produktu Tlačná pružina D-482

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-482

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	11	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	89	mm	Střední průměr vinutí
De	100	mm	Vnější průměr vinutí
Dd		mm	Největší průměr trnu
Dh		mm	Nejmenší průměr dutinky
L0	200	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	4039,196	N	Maximální síla při statickém zatížení
Ln	95	mm	Nejmenší délka při statickém zatížení
sn	105	mm	Největší dráha pružiny při statickém zatížení
Fndyn		N	Maximální síla při dynamickém zatížení
Lndyn		mm	Nejmenší délka při dynamickém zatížení
shdyn		mm	Největší dráha pružiny při dynamickém zatížení
S	34,364	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	38,469	N/mm	Tuhost pružiny
Gew	1575,2767	g	Hmotnost výrobku
Fntol	189	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol		N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,5	mm	(+/-) Tolerance průměru vinutí
L0tol	3,36	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	BE	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-482 Pružinová ocel Ø 11 x 89 x 200 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-482 Pružinová ocel Ø 11 x 89 x 200 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-482 Pružinová ocel Ø 11 x 89 x 200 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-482 Pružinová ocel Ø 11 x 89 x 200 mm

síla-dráha-výpočet Tlačná pružina D-482

Formulář dotazu Tlačná pružina D-482 Pružinová ocel Ø 11 x 89 x 200 mm

Formulář dotazu Tlačná pružina D-482

Podobné tlačné pružiny pro Tlačná pružina D-482 Pružinová ocel Ø 11 x 89 x 200 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-482	EN 10270-1	11	100	200	4039,196	95	105	5,5	38,469	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-389B	120	216	4,843	EN 10270-1	801,464	50,53	165,47	44,7 \| 79,9 \| 41,6 \| 12,6
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	46,4 \| 76,9 \| 49,0 \| 13,1
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	45,7 \| 78,2 \| 44,0 \| 14,8
D-389E-10	105	145	7,425	EN 10270-1	719,139	48,15	96,85	50,5 \| 77,1 \| 55,0 \| 19,3
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	52,6 \| 82,5 \| 54,3 \| 21,0
D-394B	98	185	10,407	EN 10270-1	1167,7	72,8	112,2	58,7 \| 87,7 \| 61,2 \| 27,1
D-390	108	170	11,922	EN 10270-1	1390,586	53,36	116,64	58,9 \| 83,4 \| 62,2 \| 31,0
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	58,9 \| 81,5 \| 62,3 \| 32,8
D-396	88	180	14,818	EN 10270-1	1615,182	71	109	63,4 \| 83,6 \| 68,2 \| 38,5
D-414F	100	200	16,127	EN 10270-1	1934,568	80,04	119,96	67,9 \| 93,9 \| 67,7 \| 41,9
D-421	110	230	18,523	EN 10270-1	2616,335	88,75	141,25	69,1 \| 89,6 \| 69,6 \| 48,2
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	68,8 \| 80,4 \| 74,9 \| 51,0
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	71,5 \| 89,3 \| 70,9 \| 54,4
D-426	90	175	36,177	EN 10270-1	3227,73	85,78	89,22	88,7 \| 89,5 \| 82,4 \| 94,0
D-482	100	200	38,469	EN 10270-1	4039,196	95	105	100,0 \| 100,0 \| 100,0 \| 100,0
D-530	110	215	40,809	EN 10270-1	4562,289	103,2	111,8	92,5 \| 91,9 \| 91,2 \| 94,3
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	87,0 \| 91,6 \| 85,2 \| 84,2
D-432	73	200	47,932	EN 10270-1	3903,573	118,56	81,44	85,1 \| 88,0 \| 87,1 \| 80,3
D-480	100	135	60,451	EN 10270-1	4042,3	68,13	66,87	78,2 \| 89,2 \| 81,8 \| 63,6
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	74,5 \| 90,1 \| 75,8 \| 57,5
D-542	80	220	79,04	EN 10270-1	6235,229	141,11	78,89	68,7 \| 87,5 \| 70,0 \| 48,7
D-552	75	200	99,392	EN 10270-1	5922,076	140,42	59,58	63,4 \| 88,9 \| 62,5 \| 38,7

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202081; Tlačná pružina D-482

Země původu: DE, German; Tlačná pružina D-482
