Tlačná pružina D-414H Pružinová ocel Ø 9 x 91 x 531 mm

Cenová stupnice - Tlačná pružina D-414H

Množství	Jedn. cena [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Tlačná pružina Nakoupit

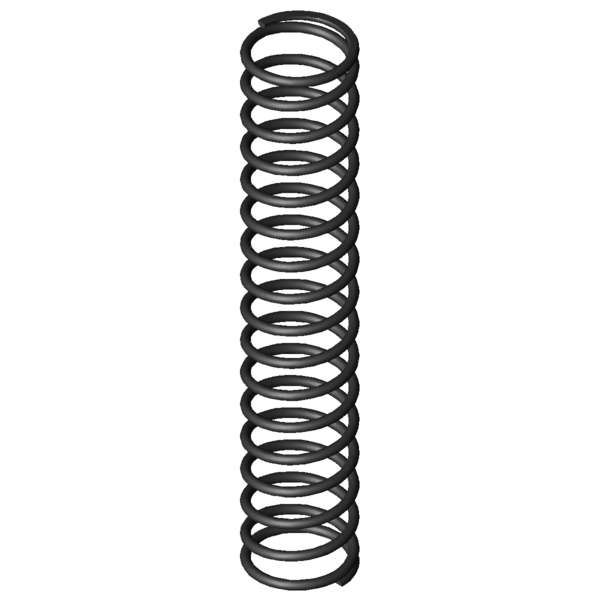

Obrázek produktu Tlačná pružina D-414H

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-414H

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	91	mm	Střední průměr vinutí
De	100	mm	Vnější průměr vinutí
Dd	80	mm	Největší průměr trnu
Dh	103	mm	Nejmenší průměr dutinky
L0	531	mm	Délka nenapnuté pružiny
Lk	296,62	mm	Vzpěrná délka
Fn	1935,088	N	Maximální síla při statickém zatížení
Ln	192,84	mm	Nejmenší délka při statickém zatížení
sn	338,16	mm	Největší dráha pružiny při statickém zatížení
Fndyn	1833,987	N	Maximální síla při dynamickém zatížení
Lndyn	210,51	mm	Nejmenší délka při dynamickém zatížení
shdyn	147,13	mm	Největší dráha pružiny při dynamickém zatížení
S	33,677	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	5,722	N/mm	Tuhost pružiny
Gew	2515,8495	g	Hmotnost výrobku
Fntol	89,4	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	87,9	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,5	mm	(+/-) Tolerance průměru vinutí
L0tol	10,56	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	BE	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-414H Pružinová ocel Ø 9 x 91 x 531 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-414H Pružinová ocel Ø 9 x 91 x 531 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-414H Pružinová ocel Ø 9 x 91 x 531 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-414H Pružinová ocel Ø 9 x 91 x 531 mm

síla-dráha-výpočet Tlačná pružina D-414H

Formulář dotazu Tlačná pružina D-414H Pružinová ocel Ø 9 x 91 x 531 mm

Formulář dotazu Tlačná pružina D-414H

Podobné tlačné pružiny pro Tlačná pružina D-414H Pružinová ocel Ø 9 x 91 x 531 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-414H	EN 10270-1	9	100	531	1935,088	192,84	338,16	15,5	5,722	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414H	1.4310	9	100	531	1662,039	192,84	338,16	15,5	4,915	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	58,2 \| 85,2 \| 58,4 \| 31,2
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	63,8 \| 89,1 \| 66,0 \| 36,3
D-368	86,3	490	2,508	EN 10270-1	932,126	118,27	371,73	65,4 \| 82,9 \| 69,6 \| 43,8
D-374A	69,3	500	2,853	EN 10270-1	884,881	189,79	310,21	65,5 \| 77,8 \| 68,7 \| 49,8
D-389E-14	105	350	3,057	EN 10270-1	773,724	96,94	253,06	63,5 \| 79,6 \| 57,4 \| 53,4
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	72,0 \| 88,6 \| 73,5 \| 54,0
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	74,1 \| 90,4 \| 76,3 \| 55,6
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	75,5 \| 91,5 \| 76,5 \| 58,3
D-374	69,3	500	3,469	EN 10270-1	1185,488	158,29	341,71	72,9 \| 77,8 \| 80,1 \| 60,6
D-389E-26	89	390	3,549	EN 10270-1	928,92	128,26	261,74	68,3 \| 80,1 \| 62,7 \| 62,0
D-399	88	600	4,405	EN 10270-1	1757,757	201	399	84,4 \| 88,5 \| 87,8 \| 77,0
D-394D	98	400	4,579	EN 10270-1	1167	145	255	78,4 \| 87,4 \| 67,9 \| 80,0
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	85,4 \| 90,0 \| 84,9 \| 81,3
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	82,9 \| 85,0 \| 77,8 \| 85,8
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	100,0 \| 100,0 \| 100,0 \| 100,0
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	85,9 \| 84,7 \| 85,1 \| 87,8
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	79,6 \| 86,1 \| 81,6 \| 71,1
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	82,1 \| 91,7 \| 84,5 \| 70,2
D-414G	100	332	9,337	EN 10270-1	1931,173	125,16	206,84	76,4 \| 87,5 \| 80,5 \| 61,3
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	73,4 \| 92,8 \| 74,3 \| 53,2
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	70,3 \| 89,2 \| 71,6 \| 50,0
D-536	110	670	12,132	EN 10270-1	4605,304	290,41	379,59	64,8 \| 81,7 \| 65,6 \| 47,2
D-486	100	420	16,926	EN 10270-1	3947,997	186,75	233,25	59,9 \| 87,0 \| 59,0 \| 33,8
D-534	110	460	17,956	EN 10270-1	4596,568	204,01	255,99	58,3 \| 84,2 \| 58,9 \| 31,9
D-546	80	460	36,316	EN 10270-1	6577,023	278,89	181,11	45,9 \| 80,5 \| 41,5 \| 15,8

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202081; Tlačná pružina D-414H

Země původu: DE, German; Tlačná pružina D-414H
