Tlačná pružina D-476 Pružinová ocel Ø 11 x 114 x 550 mm

Cenová stupnice - Tlačná pružina D-476

Množství	Jedn. cena [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,8590 EUR
175	26,7340 EUR
250	26,6504 EUR
350	26,2023 EUR

Tlačná pružina Nakoupit

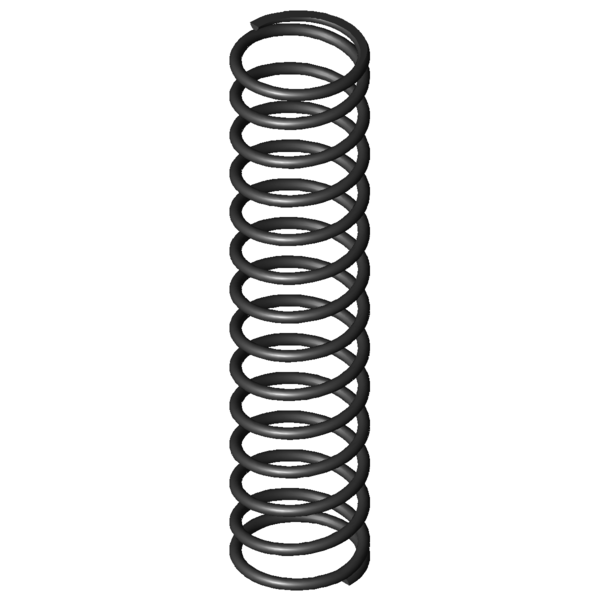

Obrázek produktu Tlačná pružina D-476

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-476

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	11	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	114	mm	Střední průměr vinutí
De	125	mm	Vnější průměr vinutí
Dd		mm	Největší průměr trnu
Dh		mm	Nejmenší průměr dutinky
L0	550	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	2855,944	N	Maximální síla při statickém zatížení
Ln	195,4	mm	Nejmenší délka při statickém zatížení
sn	354,6	mm	Největší dráha pružiny při statickém zatížení
Fndyn		N	Maximální síla při dynamickém zatížení
Lndyn		mm	Nejmenší délka při dynamickém zatížení
shdyn		mm	Největší dráha pružiny při dynamickém zatížení
S	43,12	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	8,054	N/mm	Tuhost pružiny
Gew	3901,0222	g	Hmotnost výrobku
Fntol	128	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol		N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,9	mm	(+/-) Tolerance průměru vinutí
L0tol	10,65	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	BF	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-476 Pružinová ocel Ø 11 x 114 x 550 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-476 Pružinová ocel Ø 11 x 114 x 550 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-476 Pružinová ocel Ø 11 x 114 x 550 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-476 Pružinová ocel Ø 11 x 114 x 550 mm

síla-dráha-výpočet Tlačná pružina D-476

Formulář dotazu Tlačná pružina D-476 Pružinová ocel Ø 11 x 114 x 550 mm

Formulář dotazu Tlačná pružina D-476

Podobné tlačné pružiny pro Tlačná pružina D-476 Pružinová ocel Ø 11 x 114 x 550 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-476	EN 10270-1	11	125	550	2855,944	195,4	354,6	12,5	8,054	83,7 \| 90,0 \| 84,9 \| 76,2

Počet podobných kovových pružin: 1

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-414C	150	658	2,51	EN 10270-1	1291,274	143,53	514,47	62,3 \| 86,1 \| 62,4 \| 38,4
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	61,2 \| 82,1 \| 63,2 \| 38,4
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	73,5 \| 94,1 \| 74,5 \| 51,9
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	69,9 \| 81,1 \| 74,1 \| 54,4
D-414D-14	135	425	3,931	EN 10270-1	1180,726	124,64	300,36	76,4 \| 93,2 \| 72,1 \| 64,1
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	76,3 \| 84,7 \| 80,5 \| 63,9
D-399	88	600	4,405	EN 10270-1	1757,757	201	399	69,4 \| 78,3 \| 75,2 \| 54,7
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	83,1 \| 91,9 \| 81,5 \| 75,9
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	78,4 \| 80,7 \| 74,6 \| 80,0
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	91,1 \| 84,5 \| 95,7 \| 93,3
D-414D-24	120	390	5,75	EN 10270-1	1554,735	119,6	270,4	85,8 \| 87,0 \| 76,7 \| 93,7
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	100,0 \| 100,0 \| 100,0 \| 100,0
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	92,8 \| 91,7 \| 92,8 \| 93,9
D-514	165	550	6,939	EN 10270-1	2698,786	161,07	388,93	85,0 \| 83,8 \| 82,7 \| 88,4
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	83,7 \| 90,0 \| 84,9 \| 76,2
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	84,9 \| 92,2 \| 87,1 \| 75,3
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	74,8 \| 86,6 \| 70,3 \| 67,6
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	73,4 \| 81,4 \| 78,1 \| 60,7
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	81,7 \| 89,6 \| 85,2 \| 70,4
D-474	125	375	11,844	EN 10270-1	2784,406	139,91	235,09	70,4 \| 87,5 \| 72,1 \| 51,8
D-536	110	670	12,132	EN 10270-1	4605,304	290,41	379,59	77,1 \| 87,3 \| 77,7 \| 66,4
D-522	135	420	13,355	EN 10270-1	3575,592	152,27	267,73	68,3 \| 90,6 \| 68,5 \| 45,9
D-534	110	460	17,956	EN 10270-1	4596,568	204,01	255,99	60,6 \| 87,2 \| 60,3 \| 34,2

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-476

Země původu: DE, German; Tlačná pružina D-476
