Tlačná pružina D-524 Pružinová ocel Ø 12 x 123 x 620 mm

Cenová stupnice - Tlačná pružina D-524

Množství	Jedn. cena [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	32,9218 EUR
175	32,3473 EUR
250	32,2411 EUR
350	32,0835 EUR

Tlačná pružina Nakoupit

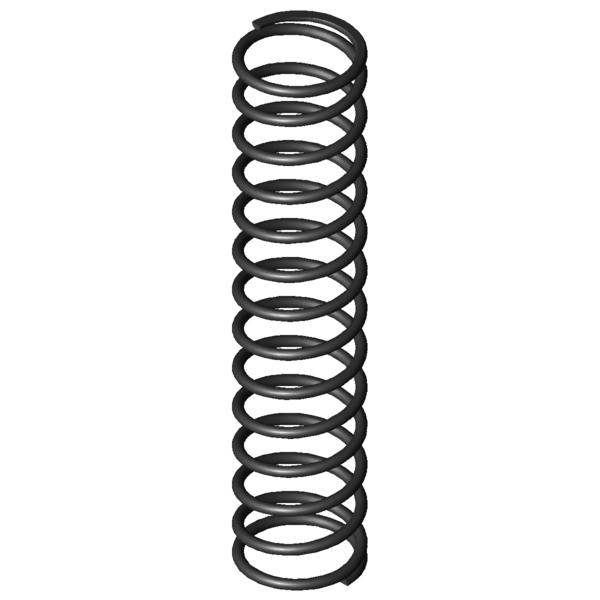

Obrázek produktu Tlačná pružina D-524

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-524

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	12	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	123	mm	Střední průměr vinutí
De	135	mm	Vnější průměr vinutí
Dd		mm	Největší průměr trnu
Dh		mm	Nejmenší průměr dutinky
L0	620	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	3699,531	N	Maximální síla při statickém zatížení
Ln	212,64	mm	Nejmenší délka při statickém zatížení
sn	407,36	mm	Největší dráha pružiny při statickém zatížení
Fndyn		N	Maximální síla při dynamickém zatížení
Lndyn		mm	Nejmenší délka při dynamickém zatížení
shdyn		mm	Největší dráha pružiny při dynamickém zatížení
S	48,64	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	9,082	N/mm	Tuhost pružiny
Gew	5009,0551	g	Hmotnost výrobku
Fntol	155	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol		N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,9	mm	(+/-) Tolerance průměru vinutí
L0tol	11,03	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	BG	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-524 Pružinová ocel Ø 12 x 123 x 620 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-524 Pružinová ocel Ø 12 x 123 x 620 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-524 Pružinová ocel Ø 12 x 123 x 620 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-524 Pružinová ocel Ø 12 x 123 x 620 mm

síla-dráha-výpočet Tlačná pružina D-524

Formulář dotazu Tlačná pružina D-524 Pružinová ocel Ø 12 x 123 x 620 mm

Formulář dotazu Tlačná pružina D-524

Podobné tlačné pružiny pro Tlačná pružina D-524 Pružinová ocel Ø 12 x 123 x 620 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-524	EN 10270-1	12	135	620	3699,531	212,64	407,36	12,5	9,082	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-414D-14	135	425	3,931	EN 10270-1	1180,726	124,64	300,36	59,1 \| 81,2 \| 52,8 \| 43,3
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	68,6 \| 91,1 \| 68,9 \| 45,9
D-399	88	600	4,405	EN 10270-1	1757,757	201	399	65,8 \| 76,2 \| 72,7 \| 48,5
D-466	150	730	4,443	EN 10270-1	2327,358	206,18	523,82	69,4 \| 88,9 \| 70,3 \| 48,9
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	63,1 \| 79,4 \| 58,8 \| 51,3
D-478	125	800	5,442	EN 10270-1	2837,224	278,64	521,36	74,9 \| 87,3 \| 77,4 \| 59,9
D-424	110	730	5,507	EN 10270-1	2636,36	251,25	478,75	74,0 \| 83,2 \| 78,2 \| 60,6
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	69,6 \| 78,2 \| 67,7 \| 63,0
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	74,8 \| 86,6 \| 70,3 \| 67,6
D-526	135	900	6,136	EN 10270-1	3662,222	303,19	596,81	80,3 \| 89,6 \| 83,6 \| 67,6
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	78,3 \| 87,7 \| 75,3 \| 71,9
D-514	165	550	6,939	EN 10270-1	2698,786	161,07	388,93	83,6 \| 90,2 \| 84,2 \| 76,4
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	87,3 \| 91,0 \| 82,1 \| 88,7
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	82,3 \| 81,8 \| 75,4 \| 89,7
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	100,0 \| 100,0 \| 100,0 \| 100,0
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	81,2 \| 79,0 \| 80,1 \| 84,4
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	85,7 \| 88,6 \| 89,1 \| 79,4
D-474	125	375	11,844	EN 10270-1	2784,406	139,91	235,09	74,9 \| 81,6 \| 66,5 \| 76,7
D-536	110	670	12,132	EN 10270-1	4605,304	290,41	379,59	84,3 \| 91,3 \| 86,8 \| 74,9
D-522	135	420	13,355	EN 10270-1	3575,592	152,27	267,73	79,5 \| 89,2 \| 81,2 \| 68,0
D-534	110	460	17,956	EN 10270-1	4596,568	204,01	255,99	69,2 \| 85,2 \| 71,7 \| 50,6

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-524

Země původu: DE, German; Tlačná pružina D-524
