Tlačná pružina D-478 Pružinová ocel Ø 11 x 114 x 800 mm

Cenová stupnice - Tlačná pružina D-478

Množství	Jedn. cena [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	32,9218 EUR
175	32,3473 EUR
250	32,2411 EUR
350	32,0835 EUR

Tlačná pružina Nakoupit

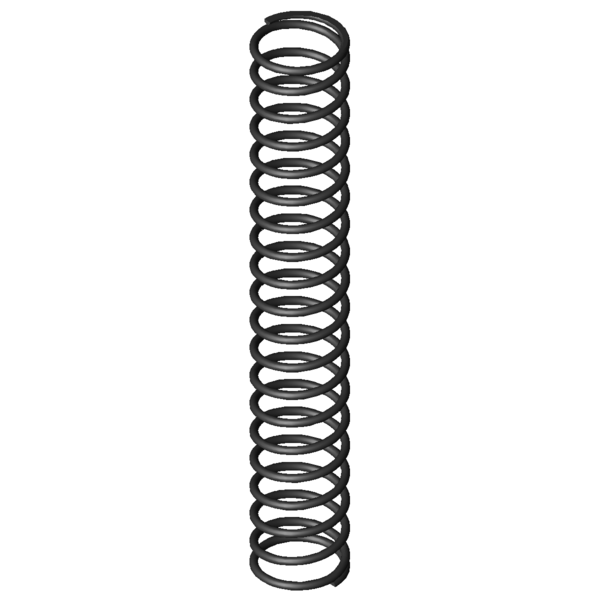

Obrázek produktu Tlačná pružina D-478

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-478

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	11	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	114	mm	Střední průměr vinutí
De	125	mm	Vnější průměr vinutí
Dd		mm	Největší průměr trnu
Dh		mm	Nejmenší průměr dutinky
L0	800	mm	Délka nenapnuté pružiny
Lk	586	mm	Vzpěrná délka
Fn	2837,224	N	Maximální síla při statickém zatížení
Ln	278,64	mm	Nejmenší délka při statickém zatížení
sn	521,36	mm	Největší dráha pružiny při statickém zatížení
Fndyn		N	Maximální síla při dynamickém zatížení
Lndyn		mm	Nejmenší délka při dynamickém zatížení
shdyn		mm	Největší dráha pružiny při dynamickém zatížení
S	42,649	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	18,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	5,442	N/mm	Tuhost pružiny
Gew	5515,2383	g	Hmotnost výrobku
Fntol	124	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol		N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,9	mm	(+/-) Tolerance průměru vinutí
L0tol	15,07	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	BG	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-478 Pružinová ocel Ø 11 x 114 x 800 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-478 Pružinová ocel Ø 11 x 114 x 800 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-478 Pružinová ocel Ø 11 x 114 x 800 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-478 Pružinová ocel Ø 11 x 114 x 800 mm

síla-dráha-výpočet Tlačná pružina D-478

Formulář dotazu Tlačná pružina D-478 Pružinová ocel Ø 11 x 114 x 800 mm

Formulář dotazu Tlačná pružina D-478

Podobné tlačné pružiny pro Tlačná pružina D-478 Pružinová ocel Ø 11 x 114 x 800 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-478	EN 10270-1	11	125	800	2837,224	278,64	521,36	18,5	5,442	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-414D	150	1060	1,538	EN 10270-1	1287,873	222,81	837,19	54,1 \| 80,2 \| 53,8 \| 28,3
D-369	86,3	720	1,694	EN 10270-1	933,562	169	551	55,7 \| 72,1 \| 63,8 \| 31,1
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	55,5 \| 76,6 \| 57,2 \| 32,8
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	52,2 \| 70,0 \| 48,2 \| 38,2
D-394	108	835	2,256	EN 10270-1	1401,863	213,49	621,51	64,4 \| 85,0 \| 66,6 \| 41,4
D-414C	150	658	2,51	EN 10270-1	1291,274	143,53	514,47	66,9 \| 82,5 \| 72,1 \| 46,1
D-419	135	1015	2,819	EN 10270-1	2109,352	266,86	748,14	70,4 \| 87,4 \| 72,0 \| 51,8
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	68,9 \| 79,3 \| 70,7 \| 56,8
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	64,5 \| 79,6 \| 55,5 \| 58,5
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	67,7 \| 76,8 \| 65,1 \| 61,3
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	84,0 \| 89,9 \| 85,3 \| 76,7
D-466	150	730	4,443	EN 10270-1	2327,358	206,18	523,82	88,0 \| 91,5 \| 90,8 \| 81,6
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	73,4 \| 78,4 \| 56,3 \| 85,5
D-516	165	800	4,719	EN 10270-1	2713,165	225	575	89,7 \| 89,1 \| 93,1 \| 86,7
D-478	125	800	5,442	EN 10270-1	2837,224	278,64	521,36	100,0 \| 100,0 \| 100,0 \| 100,0
D-424	110	730	5,507	EN 10270-1	2636,36	251,25	478,75	93,8 \| 90,1 \| 92,4 \| 98,8
D-526	135	900	6,136	EN 10270-1	3662,222	303,19	596,81	87,4 \| 91,0 \| 82,4 \| 88,7
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	79,8 \| 81,0 \| 69,7 \| 88,7
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	80,3 \| 89,6 \| 83,7 \| 67,6
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	74,9 \| 80,5 \| 77,5 \| 66,8
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	74,9 \| 87,3 \| 77,4 \| 59,9
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	67,5 \| 85,8 \| 69,0 \| 47,6
D-474	125	375	11,844	EN 10270-1	2784,406	139,91	235,09	66,6 \| 82,3 \| 71,6 \| 45,9
D-536	110	670	12,132	EN 10270-1	4605,304	290,41	379,59	66,6 \| 87,8 \| 67,2 \| 44,9

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-478

Země původu: DE, German; Tlačná pružina D-478
