Tlačná pružina VD-179J-13 Nerezová ocel Ø 1,1 x 14,8 x 85 mm

Name: VD-179J-13 - Tlacné pružiny
SKU: VD-179J-13
Availability: InStock

Cenová stupnice - Tlačná pružina VD-179J-13

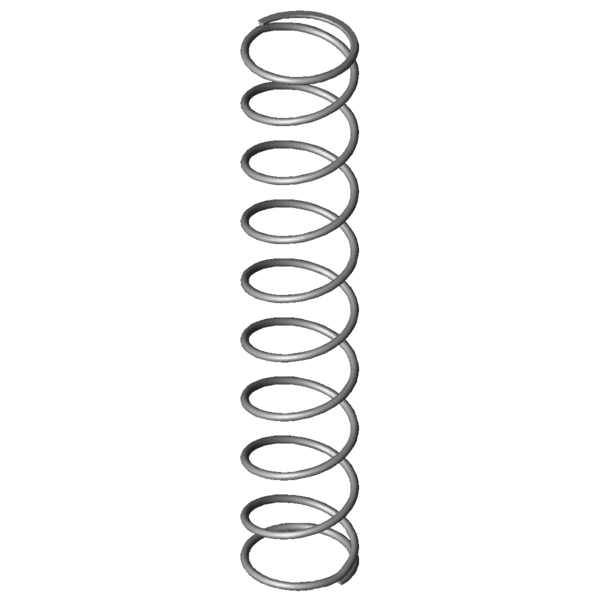

Obrázek produktu Tlačná pružina VD-179J-13

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	14,8	mm	Střední průměr vinutí
De	15,9	mm	Vnější průměr vinutí
Dd	13,12	mm	Největší průměr trnu
Dh	16,8	mm	Nejmenší průměr dutinky
L0	85	mm	Délka nenapnuté pružiny
Lk	43,3	mm	Vzpěrná délka
Fn	32,521	N	Maximální síla při statickém zatížení
Ln	15,05	mm	Nejmenší délka při statickém zatížení
sn	69,95	mm	Největší dráha pružiny při statickém zatížení
Fndyn	29,522	N	Maximální síla při dynamickém zatížení
Lndyn	21,5	mm	Nejmenší délka při dynamickém zatížení
shdyn	18,7	mm	Největší dráha pružiny při dynamickém zatížení
S	9,871	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,465	N/mm	Tuhost pružiny
Gew	3,6674	g	Hmotnost výrobku
Fntol	2,1	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	2,1	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	3,2	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	J	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-179J-13	1.4310	1,1	15,9	85	32,521	15,05	69,95	8,5	0,465	100,0 \| 100,0 \| 100,0 \| 100,0
D-179J-13	EN 10270-1	1,1	15,9	85	37,88	15,02	69,98	8,5	0,541	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-180M-13	17	89,4	0,438	1.4310	30,607	19,54	69,86	94,9 \| 93,4 \| 97,0 \| 94,2
VD-179J-13	15,9	85	0,465	1.4310	32,521	15,05	69,95	100,0 \| 100,0 \| 100,0 \| 100,0
VD-180M-24	15	93	0,552	1.4310	39,269	21,9	71,1	89,1 \| 92,5 \| 90,6 \| 84,2
VD-183	17,25	94	0,614	1.4310	44,607	21,3	72,7	83,5 \| 90,2 \| 84,6 \| 75,8
VD-185G	15	80	0,657	1.4310	37,801	22,5	57,5	82,3 \| 92,2 \| 84,1 \| 70,7
VD-207JY	18,5	87,5	0,721	1.4310	43,467	27,24	60,26	76,8 \| 85,5 \| 80,5 \| 64,5
VD-206G-02	15	93	0,922	1.4310	59,9	28	65	70,7 \| 88,1 \| 73,6 \| 50,5
VD-206D-03	17,4	83,3	0,965	1.4310	61,211	19,9	63,4	69,8 \| 89,3 \| 71,9 \| 48,2
VD-207J-05	16,5	75,7	1,05	1.4310	51,726	26,44	49,26	65,7 \| 86,3 \| 66,6 \| 44,3
VD-207J-85	18,5	85	1,061	1.4310	69,498	19,48	65,52	66,8 \| 86,4 \| 70,2 \| 43,8
VD-206G-01	15	79	1,069	1.4310	58,234	24,53	54,47	66,3 \| 88,6 \| 66,9 \| 43,5
VD-207J-22	15,5	80	1,537	1.4310	86,174	23,95	56,05	59,2 \| 88,3 \| 58,9 \| 30,2
VD-215	17,6	77,5	1,647	1.4310	88,694	23,65	53,85	56,2 \| 83,4 \| 56,8 \| 28,2
VD-232T	16	93	1,944	1.4310	104,906	39,04	53,96	54,0 \| 84,0 \| 54,1 \| 23,9
VD-232S	16	80	2,212	1.4310	100,119	34,75	45,25	51,5 \| 84,9 \| 48,6 \| 21,0
VD-252A-09	14,8	89	3,338	1.4310	128,649	50,46	38,54	45,1 \| 81,2 \| 40,2 \| 13,9
VD-252AD	15	87,4	3,862	1.4310	173,824	42,39	45,01	45,3 \| 82,2 \| 41,5 \| 12,0

Počet podobných kovových pružin: 16
