Tlačná pružina VD-232T Nerezová ocel Ø 1,8 x 14,2 x 93 mm

Cenová stupnice - Tlačná pružina VD-232T

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Tlačná pružina Nakoupit

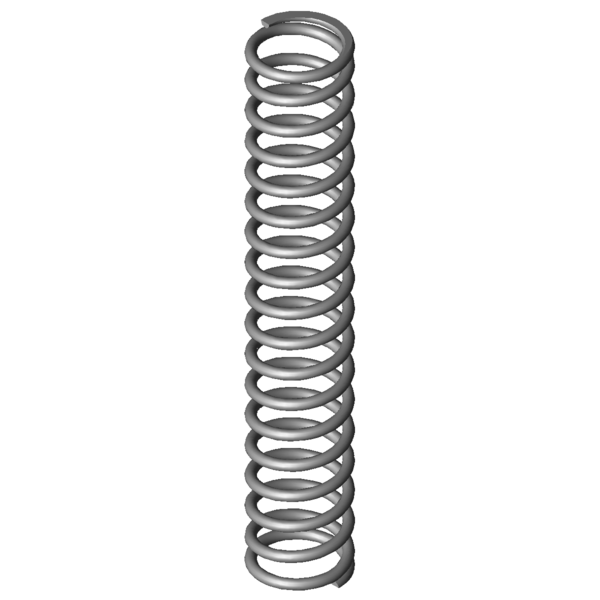

Obrázek produktu Tlačná pružina VD-232T

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-232T

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	14,2	mm	Střední průměr vinutí
De	16	mm	Vnější průměr vinutí
Dd	11,9	mm	Největší průměr trnu
Dh	16,7	mm	Nejmenší průměr dutinky
L0	93	mm	Délka nenapnuté pružiny
Lk	62,36	mm	Vzpěrná délka
Fn	104,906	N	Maximální síla při statickém zatížení
Ln	39,04	mm	Nejmenší délka při statickém zatížení
sn	53,96	mm	Největší dráha pružiny při statickém zatížení
Fndyn	99,331	N	Maximální síla při dynamickém zatížení
Lndyn	41,91	mm	Nejmenší délka při dynamickém zatížení
shdyn	23,87	mm	Největší dráha pružiny při dynamickém zatížení
S	5,527	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	16,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,944	N/mm	Tuhost pružiny
Gew	16,6007	g	Hmotnost výrobku
Fntol	6,69	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	6,61	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	2,63	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	L	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-232T Nerezová ocel Ø 1,8 x 14,2 x 93 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-232T Nerezová ocel Ø 1,8 x 14,2 x 93 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-232T Nerezová ocel Ø 1,8 x 14,2 x 93 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-232T Nerezová ocel Ø 1,8 x 14,2 x 93 mm

síla-dráha-výpočet Tlačná pružina VD-232T

Formulář dotazu Tlačná pružina VD-232T Nerezová ocel Ø 1,8 x 14,2 x 93 mm

Formulář dotazu Tlačná pružina VD-232T

Podobné tlačné pružiny pro Tlačná pružina VD-232T Nerezová ocel Ø 1,8 x 14,2 x 93 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-232T	1.4310	1,8	16	93	104,906	39,04	53,96	16,5	1,944	100,0 \| 100,0 \| 100,0 \| 100,0
D-232T	EN 10270-1	1,8	16	93	122,141	39,04	53,96	16,5	2,264	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-142C	15	101	0,216	1.4310	18,679	14,35	86,65	43,2 \| 78,6 \| 40,0 \| 11,1
VD-180M-13	17	89,4	0,438	1.4310	30,607	19,54	69,86	53,8 \| 85,6 \| 53,2 \| 22,5
VD-179J-13	15,9	85	0,465	1.4310	32,521	15,05	69,95	54,0 \| 84,0 \| 54,1 \| 23,9
VD-179J-04	14	96,2	0,477	1.4310	36,302	20,16	76,04	53,0 \| 81,8 \| 52,8 \| 24,6
VD-180M-24	15	93	0,552	1.4310	39,269	21,9	71,1	57,3 \| 86,8 \| 56,7 \| 28,4
VD-189A	13,75	90,5	0,591	1.4310	34,937	31,41	59,09	59,0 \| 84,2 \| 62,3 \| 30,4
VD-183	17,25	94	0,614	1.4310	44,607	21,3	72,7	59,0 \| 87,0 \| 58,4 \| 31,6
VD-189	13,75	90,5	0,875	1.4310	57,269	25,05	65,45	65,9 \| 84,2 \| 68,5 \| 45,0
VD-206G-02	15	93	0,922	1.4310	59,9	28	65	69,3 \| 90,5 \| 70,1 \| 47,4
VD-207J-11	14,5	97	1,222	1.4310	78,189	33,01	63,99	77,4 \| 89,9 \| 79,4 \| 62,8
VD-207J-39	14	95,8	1,226	1.4310	72,802	36,42	59,38	77,5 \| 89,3 \| 80,1 \| 63,1
VD-207J-22	15,5	80	1,537	1.4310	86,174	23,95	56,05	85,7 \| 88,7 \| 89,2 \| 79,1
VD-232T	16	93	1,944	1.4310	104,906	39,04	53,96	100,0 \| 100,0 \| 100,0 \| 100,0
VD-232S	16	80	2,212	1.4310	100,119	34,75	45,25	91,0 \| 95,3 \| 89,6 \| 87,9
VD-252A-09	14,8	89	3,338	1.4310	128,649	50,46	38,54	75,8 \| 92,7 \| 76,5 \| 58,2
VD-252AE	15	98	3,445	1.4310	175,515	47,04	50,96	75,5 \| 92,9 \| 77,1 \| 56,4
VD-252AD	15	87,4	3,862	1.4310	173,824	42,39	45,01	71,6 \| 92,6 \| 71,9 \| 50,3
VD-252A-40	15	92	4,111	1.4310	207,409	41,55	50,45	71,2 \| 94,2 \| 72,0 \| 47,3
VD-263U-09	17	85	5,591	1.4310	252,412	39,85	45,15	62,0 \| 88,5 \| 62,6 \| 34,8
VD-263V-18	15,2	102	5,768	1.4310	181,008	70,62	31,38	59,6 \| 87,1 \| 58,1 \| 33,7
VD-263V-17	15,2	89	6,592	1.4310	175,405	62,39	26,61	57,5 \| 88,6 \| 54,6 \| 29,5
VD-283A-06	18	91	6,799	1.4310	319,066	44,07	46,93	58,3 \| 86,2 \| 59,9 \| 28,6
VD-288A	15	98	7,778	1.4310	225,677	68,98	29,02	54,0 \| 86,9 \| 50,1 \| 25,0
VD-283A-18	15,5	90	9,429	1.4310	357,839	52,05	37,95	53,0 \| 88,5 \| 49,8 \| 20,6
VD-288	15	98	9,459	1.4310	382,073	57,61	40,39	52,9 \| 86,9 \| 51,2 \| 20,6
VD-288Z-64	17	101	13,962	1.4310	448,686	68,86	32,14	45,8 \| 82,1 \| 41,5 \| 13,9
VD-288T-10	15	102	14,809	1.4310	491,743	68,79	33,21	45,9 \| 83,1 \| 41,4 \| 13,1
VD-288T-09	15	89	16,925	1.4310	475,664	60,9	28,1	44,4 \| 84,6 \| 37,1 \| 11,5

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina VD-232T

Země původu: DE, German; Tlačná pružina VD-232T
