Tlačná pružina VD-232H Nerezová ocel Ø 1,8 x 28,2 x 181 mm

Cenová stupnice - Tlačná pružina VD-232H

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Tlačná pružina Nakoupit

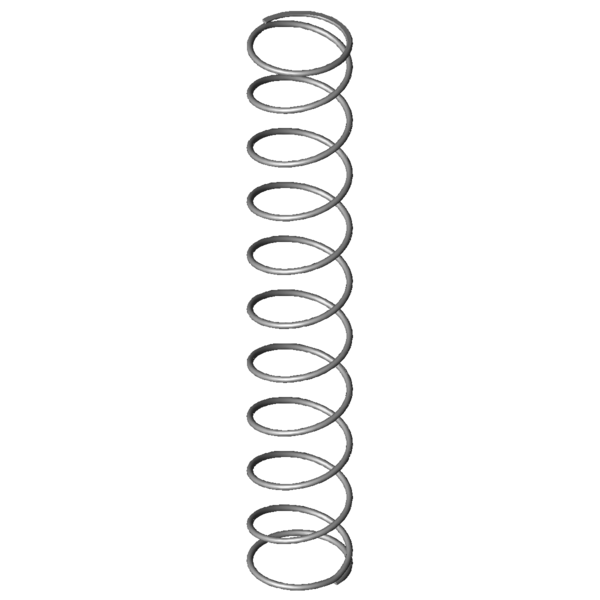

Obrázek produktu Tlačná pružina VD-232H
Obrázek produktu Tlačná pružina VD-232H
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-232H

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 1,8 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 28,2 mm Střední průměr vinutí
De 30 mm Vnější průměr vinutí
Dd 25,6 mm Největší průměr trnu
Dh 32 mm Nejmenší průměr dutinky
L0 181 mm Délka nenapnuté pružiny
Lk 118 mm Vzpěrná délka
Fn 65,662 N Maximální síla při statickém zatížení
Ln 28,71 mm Nejmenší délka při statickém zatížení
sn 152,29 mm Největší dráha pružiny při statickém zatížení
Fndyn 63,745 N Maximální síla při dynamickém zatížení
Lndyn 33,15 mm Nejmenší délka při dynamickém zatížení
shdyn 48,21 mm Největší dráha pružiny při dynamickém zatížení
S 18,863 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 9,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,431 N/mm Tuhost pružiny
Gew 20,4933 g Hmotnost výrobku
Fntol 4,54 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 4,51 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,6 mm (+/-) Tolerance průměru vinutí
L0tol 8,25 mm (+/-) Tolerance délky nenapnuté pružiny
PG M - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-232H Nerezová ocel Ø 1,8 x 28,2 x 181 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-232H Nerezová ocel Ø 1,8 x 28,2 x 181 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-232H Nerezová ocel Ø 1,8 x 28,2 x 181 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-232H Nerezová ocel Ø 1,8 x 28,2 x 181 mm

síla-dráha-výpočet Tlačná pružina VD-232H

Formulář dotazu Tlačná pružina VD-232H Nerezová ocel Ø 1,8 x 28,2 x 181 mm

Formulář dotazu Tlačná pružina VD-232H

Podobné tlačné pružiny pro Tlačná pružina VD-232H Nerezová ocel Ø 1,8 x 28,2 x 181 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
VD-232H 1.4310 1,8 30 181 65,662 28,71 152,29 9,5 0,431 100,0 | 100,0 | 100,0 | 100,0
D-232H EN 10270-1 1,8 30 181 76,449 28,71 152,29 9,5 0,502 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
VD-207JC 35,5 176 0,133 1.4310 19,776 26,85 149,15 61,0 | 88,4 | 64,0 | 30,8
VD-207JH 34 164 0,152 1.4310 20,949 26 138 61,3 | 87,4 | 61,3 | 35,2
VD-207N-01 28 206 0,231 1.4310 39,296 35,78 170,22 72,7 | 90,0 | 74,7 | 53,5
VD-207N 28 181 0,328 1.4310 50,807 26,13 154,87 86,0 | 94,1 | 87,9 | 76,1
VD-232H 30 181 0,431 1.4310 65,662 28,71 152,29 100,0 | 100,0 | 100,0 | 100,0
VD-234O 30 182 0,472 1.4310 66,309 41,64 140,36 94,4 | 96,5 | 95,6 | 91,3
VD-234N-10 30 170 0,472 1.4310 60,64 41,64 128,36 91,4 | 94,6 | 88,3 | 91,3
VD-238A 27 195 0,484 1.4310 68,594 53,37 141,63 91,4 | 90,9 | 94,4 | 89,0
VD-238 27 195 0,717 1.4310 107,878 44,5 150,5 77,0 | 90,9 | 79,8 | 60,2
VD-268E 31 163 1,094 1.4310 125,006 48,7 114,3 63,2 | 86,3 | 63,8 | 39,4
VD-272A 27,5 165 1,182 1.4310 120,83 62,81 102,19 60,7 | 84,9 | 60,7 | 36,5
VD-266 34,5 170 1,227 1.4310 159,653 39,9 130,1 60,9 | 84,3 | 63,3 | 35,1
VD-297A 35,2 190 1,514 1.4310 165,881 80,4 109,6 54,4 | 78,9 | 55,8 | 28,5
VD-288O 30 189 1,724 1.4310 223,32 59,48 129,52 56,3 | 86,7 | 57,2 | 25,0
VD-272 27,5 165 1,75 1.4310 203,875 48,5 116,5 54,6 | 84,9 | 54,4 | 24,6
VD-288Z-23 33 157 2,1 1.4310 218,663 52,88 104,13 49,7 | 79,2 | 49,2 | 20,5
VD-297 35,2 190 2,24 1.4310 299,264 56,4 133,6 51,0 | 78,9 | 54,8 | 19,2
VD-303A 28,2 200 2,61 1.4310 281,357 92,19 107,81 47,9 | 80,3 | 47,1 | 16,5
VD-288Z-45 27 170 2,771 1.4310 270,542 72,38 97,62 47,0 | 81,3 | 44,2 | 15,6
VD-303 28,2 200 3,174 1.4310 390,601 76,94 123,06 47,5 | 80,3 | 48,8 | 13,6
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202081; Tlačná pružina VD-232H
