Tlačná pružina VD-288Z-23 Nerezová ocel Ø 3 x 30 x 157 mm

Cenová stupnice - Tlačná pružina VD-288Z-23

Množství	Jedn. cena [EUR]
1	6,0600 EUR
2	4,2700 EUR
3	4,0700 EUR
7	3,2700 EUR
17	1,9600 EUR
37	1,5300 EUR
75	1,4100 EUR
125	1,1143 EUR
175	1,0455 EUR
250	0,9455 EUR
350	0,8716 EUR
450	0,8148 EUR

Tlačná pružina Nakoupit

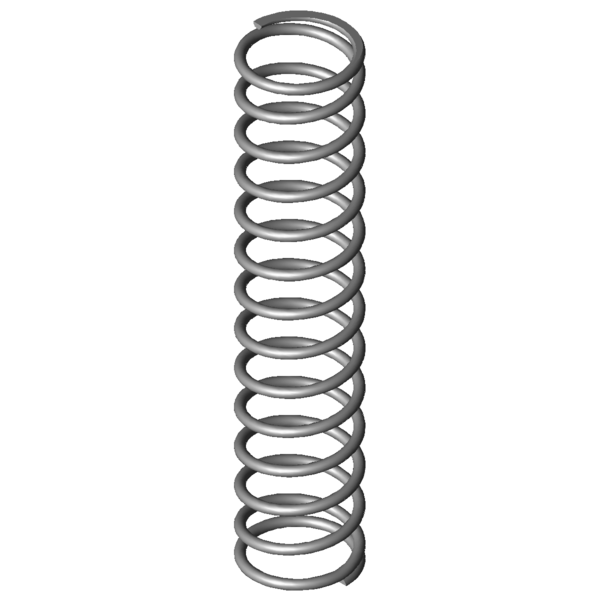

Obrázek produktu Tlačná pružina VD-288Z-23

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-288Z-23

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	3	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	30	mm	Střední průměr vinutí
De	33	mm	Vnější průměr vinutí
Dd	26,2	mm	Největší průměr trnu
Dh	34,2	mm	Nejmenší průměr dutinky
L0	157	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	218,663	N	Maximální síla při statickém zatížení
Ln	52,88	mm	Nejmenší délka při statickém zatížení
sn	104,13	mm	Největší dráha pružiny při statickém zatížení
Fndyn	208,803	N	Maximální síla při dynamickém zatížení
Lndyn	57,57	mm	Nejmenší délka při dynamickém zatížení
shdyn	38,83	mm	Největší dráha pružiny při dynamickém zatížení
S	12,32	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,1	N/mm	Tuhost pružiny
Gew	76,3575	g	Hmotnost výrobku
Fntol	13,49	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	13,31	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,5	mm	(+/-) Tolerance průměru vinutí
L0tol	3,95	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	Q	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-288Z-23 Nerezová ocel Ø 3 x 30 x 157 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-288Z-23 Nerezová ocel Ø 3 x 30 x 157 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-288Z-23 Nerezová ocel Ø 3 x 30 x 157 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-288Z-23 Nerezová ocel Ø 3 x 30 x 157 mm

síla-dráha-výpočet Tlačná pružina VD-288Z-23

Formulář dotazu Tlačná pružina VD-288Z-23 Nerezová ocel Ø 3 x 30 x 157 mm

Formulář dotazu Tlačná pružina VD-288Z-23

Podobné tlačné pružiny pro Tlačná pružina VD-288Z-23 Nerezová ocel Ø 3 x 30 x 157 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-288Z-23	1.4310	3	33	157	218,663	52,88	104,13	12,5	2,1	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-23	EN 10270-1	3	33	157	254,586	52,88	104,13	12,5	2,445	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-206A-22	34	153	0,052	1.4310	5,278	52,36	100,64	44,1 \| 80,4 \| 49,5 \| 2,5
VD-207JC	35,5	176	0,133	1.4310	19,776	26,85	149,15	41,0 \| 77,4 \| 39,4 \| 6,3
VD-207JH	34	164	0,152	1.4310	20,949	26	138	43,6 \| 80,9 \| 42,5 \| 7,2
VD-234N-10	30	170	0,472	1.4310	60,64	41,64	128,36	53,4 \| 83,3 \| 54,4 \| 22,5
VD-268E	31	163	1,094	1.4310	125,006	48,7	114,3	72,5 \| 91,2 \| 74,1 \| 52,1
VD-272A	27,5	165	1,182	1.4310	120,83	62,81	102,19	73,4 \| 87,3 \| 76,7 \| 56,3
VD-266	34,5	170	1,227	1.4310	159,653	39,9	130,1	75,1 \| 90,4 \| 76,5 \| 58,4
VD-288K-13	33	150	1,627	1.4310	165,285	48,42	101,58	86,8 \| 96,3 \| 86,6 \| 77,5
VD-272	27,5	165	1,75	1.4310	203,875	48,5	116,5	87,3 \| 87,3 \| 91,3 \| 83,3
VD-288Z-23	33	157	2,1	1.4310	218,663	52,88	104,13	100,0 \| 100,0 \| 100,0 \| 100,0
VD-298E	33	148	2,568	1.4310	227,182	59,54	88,46	89,5 \| 96,0 \| 90,6 \| 81,8
VD-296	35,2	135	3,294	1.4310	311,624	40,4	94,6	78,5 \| 91,2 \| 80,5 \| 63,7
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	72,9 \| 86,3 \| 75,6 \| 56,8
VD-313JA	34	145	4,185	1.4310	349,385	61,51	83,49	70,8 \| 90,9 \| 71,4 \| 50,2
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	63,8 \| 85,5 \| 64,4 \| 41,5
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	64,5 \| 86,3 \| 68,6 \| 38,4
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	51,5 \| 82,4 \| 48,9 \| 23,3
VD-339R	32	154	11,131	1.4310	716,467	89,63	64,37	50,8 \| 87,2 \| 46,2 \| 18,9
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	46,6 \| 80,3 \| 42,6 \| 17,0
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	48,1 \| 80,5 \| 46,9 \| 16,9
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	48,6 \| 82,4 \| 47,7 \| 15,7
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	47,3 \| 83,9 \| 42,9 \| 15,0
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	45,3 \| 83,6 \| 39,2 \| 13,1
VD-363A	30	160	21,212	1.4310	1191,193	103,84	56,16	43,0 \| 83,0 \| 36,1 \| 9,9
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	39,6 \| 77,1 \| 32,6 \| 9,0

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202081; Tlačná pružina VD-288Z-23
