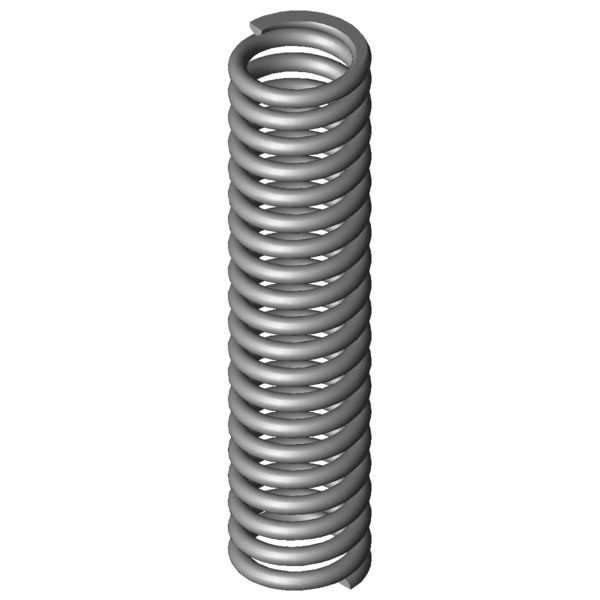

Domov » Výrobek » Tlacné pružiny » vd-358a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-358A Nerezová ocel Ø 5 x 32 x 160 mm Cenová stupnice - Tlačná pružina VD-358A Množství Jedn. cena [EUR] 1 13,8800 EUR 2 11,0500 EUR 3 6,5900 EUR 7 4,6100 EUR 17 2,9500 EUR 37 2,4600 EUR 75 2,3800 EUR 125 2,3800 EUR 175 2,3800 EUR 250 2,3800 EUR 350 2,3800 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-358A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-358A Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 5 mm Prumer drátu Di mm Vnitřní průměr vinutí D 32 mm Střední průměr vinutí De 37 mm Vnější průměr vinutí Dd 26 mm Největší průměr trnu Dh 38,2 mm Nejmenší průměr dutinky L0 160 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 384,005 N Maximální síla při statickém zatížení Ln 117,43 mm Nejmenší délka při statickém zatížení sn 42,57 mm Největší dráha pružiny při statickém zatížení Fndyn 316,646 N Maximální síla při dynamickém zatížení Lndyn 124,9 mm Nejmenší délka při dynamickém zatížení shdyn 35,1 mm Největší dráha pružiny při dynamickém zatížení S 8,378 mm Stoupání pružiny (mezi dvěma středy vinutí) n 18,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 9,021 N/mm Tuhost pružiny Gew 319,863 g Hmotnost výrobku Fntol 47,79 N (+/-) Tolerance pro statickou maximální sílu Fndtol 46,61 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,5 mm (+/-) Tolerance průměru vinutí L0tol 3,91 mm (+/-) Tolerance délky nenapnuté pružiny PG #AH - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-358A Nerezová ocel Ø 5 x 32 x 160 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-358A Nerezová ocel Ø 5 x 32 x 160 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-358A Nerezová ocel Ø 5 x 32 x 160 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-358A Nerezová ocel Ø 5 x 32 x 160 mm síla-dráha-výpočet Tlačná pružina VD-358A Formulář dotazu Tlačná pružina VD-358A Nerezová ocel Ø 5 x 32 x 160 mm Formulář dotazu Tlačná pružina VD-358A Číslo celního sazebníku: 73202081; Tlačná pružina VD-358A Země původu: DE, German; Tlačná pružina VD-358A Obrázek produktu - Tlacné pružiny VD-358A QR-Code: Tlačná pružina VD-358A
