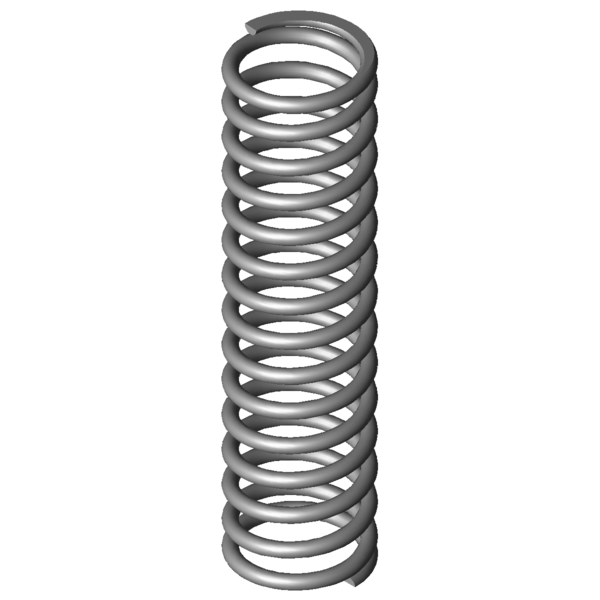

Domov » Výrobek » Tlacné pružiny » vd-327a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-327A Nerezová ocel Ø 4 x 32 x 141 mm Cenová stupnice - Tlačná pružina VD-327A Množství Jedn. cena [EUR] 1 13,1800 EUR 2 10,5000 EUR 3 6,0600 EUR 7 3,9100 EUR 17 2,5400 EUR 37 2,1200 EUR 75 2,0700 EUR 125 2,0700 EUR 175 2,0700 EUR 250 2,0700 EUR 350 2,0700 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-327A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-327A Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 4 mm Prumer drátu Di mm Vnitřní průměr vinutí D 32 mm Střední průměr vinutí De 36 mm Vnější průměr vinutí Dd 27,1 mm Největší průměr trnu Dh 37,1 mm Nejmenší průměr dutinky L0 141 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 346,435 N Maximální síla při statickém zatížení Ln 72,58 mm Nejmenší délka při statickém zatížení sn 68,42 mm Největší dráha pružiny při statickém zatížení Fndyn 319,669 N Maximální síla při dynamickém zatížení Lndyn 77,87 mm Nejmenší délka při dynamickém zatížení shdyn 36,49 mm Největší dráha pružiny při dynamickém zatížení S 10,148 mm Stoupání pružiny (mezi dvěma středy vinutí) n 13,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 5,064 N/mm Tuhost pružiny Gew 154,7825 g Hmotnost výrobku Fntol 26 N (+/-) Tolerance pro statickou maximální sílu Fndtol 25,54 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,5 mm (+/-) Tolerance průměru vinutí L0tol 3,38 mm (+/-) Tolerance délky nenapnuté pružiny PG #AE - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-327A Nerezová ocel Ø 4 x 32 x 141 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-327A Nerezová ocel Ø 4 x 32 x 141 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-327A Nerezová ocel Ø 4 x 32 x 141 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-327A Nerezová ocel Ø 4 x 32 x 141 mm síla-dráha-výpočet Tlačná pružina VD-327A Formulář dotazu Tlačná pružina VD-327A Nerezová ocel Ø 4 x 32 x 141 mm Formulář dotazu Tlačná pružina VD-327A Číslo celního sazebníku: 73202081; Tlačná pružina VD-327A Země původu: DE, German; Tlačná pružina VD-327A Obrázek produktu - Tlacné pružiny VD-327A QR-Code: Tlačná pružina VD-327A
