Tlačná pružina VD-313JA Nerezová ocel Ø 3,6 x 30,4 x 145 mm

Cenová stupnice - Tlačná pružina VD-313JA

Množství	Jedn. cena [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Tlačná pružina Nakoupit

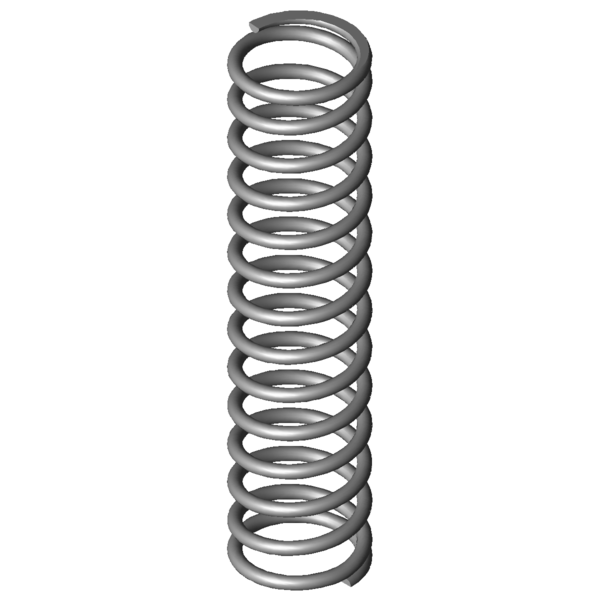

Obrázek produktu Tlačná pružina VD-313JA

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-313JA

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	3,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	30,4	mm	Střední průměr vinutí
De	34	mm	Vnější průměr vinutí
Dd	25,9	mm	Největší průměr trnu
Dh	35,2	mm	Nejmenší průměr dutinky
L0	145	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	349,385	N	Maximální síla při statickém zatížení
Ln	61,51	mm	Nejmenší délka při statickém zatížení
sn	83,49	mm	Největší dráha pružiny při statickém zatížení
Fndyn	329,897	N	Maximální síla při dynamickém zatížení
Lndyn	66,17	mm	Nejmenší délka při dynamickém zatížení
shdyn	28,06	mm	Největší dráha pružiny při dynamickém zatížení
S	11,312	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	4,185	N/mm	Tuhost pružiny
Gew	111,4209	g	Hmotnost výrobku
Fntol	21,77	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	21,43	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,5	mm	(+/-) Tolerance průměru vinutí
L0tol	3,21	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AE	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-313JA Nerezová ocel Ø 3,6 x 30,4 x 145 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-313JA Nerezová ocel Ø 3,6 x 30,4 x 145 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-313JA Nerezová ocel Ø 3,6 x 30,4 x 145 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-313JA Nerezová ocel Ø 3,6 x 30,4 x 145 mm

síla-dráha-výpočet Tlačná pružina VD-313JA

Formulář dotazu Tlačná pružina VD-313JA Nerezová ocel Ø 3,6 x 30,4 x 145 mm

Formulář dotazu Tlačná pružina VD-313JA

Podobné tlačné pružiny pro Tlačná pružina VD-313JA Nerezová ocel Ø 3,6 x 30,4 x 145 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-313JA	1.4310	3,6	34	145	349,385	61,51	83,49	12,5	4,185	100,0 \| 100,0 \| 100,0 \| 100,0
D-313JA	EN 10270-1	3,6	34	145	406,784	61,51	83,49	12,5	4,872	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-206A-22	34	153	0,052	1.4310	5,278	52,36	100,64	41,3 \| 73,1 \| 49,7 \| 1,0
VD-207JH	34	164	0,152	1.4310	20,949	26	138	39,3 \| 76,1 \| 38,9 \| 2,8
VD-234H	34	120	0,777	1.4310	77,429	20,32	99,68	50,3 \| 79,4 \| 53,0 \| 18,6
VD-263F	38	134	0,812	1.4310	90,552	22,52	111,48	50,3 \| 81,0 \| 50,4 \| 19,4
VD-266	34,5	170	1,227	1.4310	159,653	39,9	130,1	54,0 \| 86,1 \| 53,6 \| 22,4
VD-288N-10	30	135	1,62	1.4310	116,688	62,96	72,04	61,6 \| 86,4 \| 59,8 \| 38,7
VD-288K-13	33	150	1,627	1.4310	165,285	48,42	101,58	64,7 \| 90,5 \| 64,7 \| 38,9
VD-288Z-23	33	157	2,1	1.4310	218,663	52,88	104,13	64,5 \| 86,3 \| 68,6 \| 38,4
VD-288Z-13	37	131	2,121	1.4310	195,254	38,96	92,04	70,8 \| 88,5 \| 73,3 \| 50,7
VD-298E	33	148	2,568	1.4310	227,182	59,54	88,46	78,6 \| 94,6 \| 79,7 \| 61,4
VD-296	35,2	135	3,294	1.4310	311,624	40,4	94,6	86,8 \| 92,9 \| 88,7 \| 78,7
VD-288Z-34	28	142	3,629	1.4310	329,654	51,16	90,84	89,2 \| 87,9 \| 93,1 \| 86,7
VD-313JA	34	145	4,185	1.4310	349,385	61,51	83,49	100,0 \| 100,0 \| 100,0 \| 100,0
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	83,8 \| 94,3 \| 64,5 \| 92,6
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	79,0 \| 91,7 \| 81,4 \| 63,8
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	68,8 \| 90,5 \| 55,2 \| 60,6
VD-339R	32	154	11,131	1.4310	716,467	89,63	64,37	63,3 \| 89,4 \| 62,9 \| 37,6
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	66,5 \| 87,3 \| 67,9 \| 44,2
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	65,4 \| 90,5 \| 64,9 \| 41,0
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	64,1 \| 90,7 \| 62,5 \| 39,0
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	59,9 \| 87,0 \| 58,5 \| 34,1
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	52,4 \| 86,5 \| 48,2 \| 22,4
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	51,5 \| 82,8 \| 48,4 \| 23,4
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	51,0 \| 83,6 \| 48,1 \| 21,2
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	46,9 \| 82,9 \| 41,5 \| 16,3
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	44,1 \| 83,1 \| 36,9 \| 12,3
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	45,9 \| 82,3 \| 40,0 \| 15,5
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	43,7 \| 80,5 \| 36,9 \| 13,6

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina VD-313JA

Země původu: DE, German; Tlačná pružina VD-313JA
