Tlačná pružina VD-290 Nerezová ocel Ø 3,2 x 40 x 125 mm

Cenová stupnice - Tlačná pružina VD-290

Množství	Jedn. cena [EUR]
1	6,0600 EUR
2	4,2700 EUR
3	4,0700 EUR
7	3,2700 EUR
17	1,9600 EUR
37	1,5300 EUR
75	1,4100 EUR
125	1,1143 EUR
175	1,0455 EUR
250	0,9455 EUR
350	0,8716 EUR
450	0,8148 EUR

Tlačná pružina Nakoupit

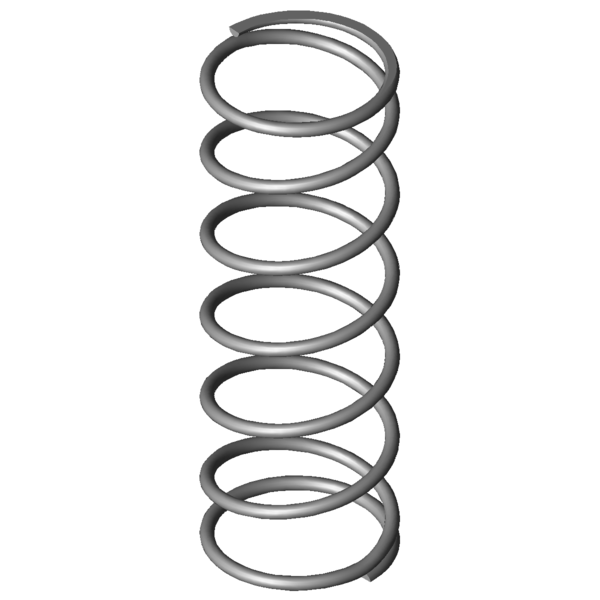

Obrázek produktu Tlačná pružina VD-290

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-290

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	3,2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	40	mm	Střední průměr vinutí
De	43,2	mm	Vnější průměr vinutí
Dd	35,8	mm	Největší průměr trnu
Dh	45,3	mm	Nejmenší průměr dutinky
L0	125	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	247,922	N	Maximální síla při statickém zatížení
Ln	29,89	mm	Nejmenší délka při statickém zatížení
sn	95,12	mm	Největší dráha pružiny při statickém zatížení
Fndyn	225,466	N	Maximální síla při dynamickém zatížení
Lndyn	38,5	mm	Nejmenší délka při dynamickém zatížení
shdyn	20,05	mm	Největší dráha pružiny při dynamickém zatížení
S	22,145	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,607	N/mm	Tuhost pružiny
Gew	59,9158	g	Hmotnost výrobku
Fntol	15,53	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	15,4	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,6	mm	(+/-) Tolerance průměru vinutí
L0tol	3,69	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	Q	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-290 Nerezová ocel Ø 3,2 x 40 x 125 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-290 Nerezová ocel Ø 3,2 x 40 x 125 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-290 Nerezová ocel Ø 3,2 x 40 x 125 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-290 Nerezová ocel Ø 3,2 x 40 x 125 mm

síla-dráha-výpočet Tlačná pružina VD-290

Formulář dotazu Tlačná pružina VD-290 Nerezová ocel Ø 3,2 x 40 x 125 mm

Formulář dotazu Tlačná pružina VD-290

Podobné tlačné pružiny pro Tlačná pružina VD-290 Nerezová ocel Ø 3,2 x 40 x 125 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-290	1.4310	3,2	43,2	125	247,922	29,89	95,12	5,5	2,607	100,0 \| 100,0 \| 100,0 \| 100,0
D-290	EN 10270-1	3,2	43,2	125	288,652	29,89	95,12	5,5	3,035	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263V-20	46	136	0,755	1.4310	82,769	26,37	109,63	59,0 \| 88,0 \| 60,1 \| 29,0
VD-263F	38	134	0,812	1.4310	90,552	22,52	111,48	58,5 \| 83,3 \| 60,9 \| 31,2
VD-263X	42	141	1,008	1.4310	116,693	25,27	115,73	63,8 \| 88,0 \| 64,6 \| 38,7
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	80,3 \| 94,0 \| 75,6 \| 71,2
VD-288Z-13	37	131	2,121	1.4310	195,254	38,96	92,04	86,9 \| 91,6 \| 87,8 \| 81,4
VD-290	43,2	125	2,607	1.4310	247,922	29,89	95,12	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	92,1 \| 91,6 \| 91,7 \| 93,1
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	64,3 \| 87,4 \| 64,6 \| 41,0
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	63,9 \| 86,1 \| 66,0 \| 39,7
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	59,3 \| 86,4 \| 59,1 \| 32,4
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	57,1 \| 86,0 \| 55,4 \| 30,0
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	55,8 \| 85,4 \| 54,5 \| 27,5
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	55,4 \| 83,1 \| 57,2 \| 25,9
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	51,4 \| 82,7 \| 48,7 \| 22,9
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	50,7 \| 80,3 \| 50,7 \| 21,2
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	44,5 \| 80,4 \| 39,0 \| 13,9
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	46,5 \| 82,7 \| 43,5 \| 13,4
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	41,4 \| 76,3 \| 35,5 \| 12,5
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	41,2 \| 78,8 \| 34,0 \| 10,6
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	41,7 \| 79,0 \| 35,8 \| 10,3
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	43,0 \| 78,9 \| 39,8 \| 10,3

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina VD-290

Země původu: DE, German; Tlačná pružina VD-290
