Tlačná pružina VD-339N-05 Nerezová ocel Ø 4,5 x 36,5 x 115 mm

Cenová stupnice - Tlačná pružina VD-339N-05

Množství	Jedn. cena [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Tlačná pružina Nakoupit

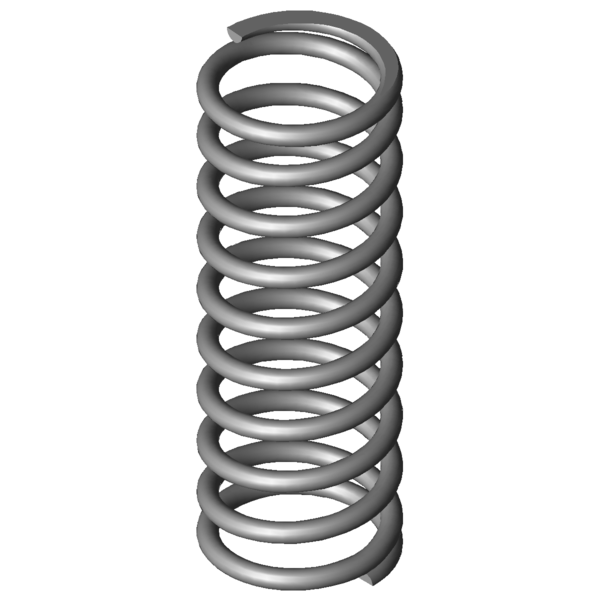

Obrázek produktu Tlačná pružina VD-339N-05

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-339N-05

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	4,5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	36,5	mm	Střední průměr vinutí
De	41	mm	Vnější průměr vinutí
Dd	31,2	mm	Největší průměr trnu
Dh	41,9	mm	Nejmenší průměr dutinky
L0	115	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	521,717	N	Maximální síla při statickém zatížení
Ln	54,9	mm	Nejmenší délka při statickém zatížení
sn	60,1	mm	Největší dráha pružiny při statickém zatížení
Fndyn	488,73	N	Maximální síla při dynamickém zatížení
Lndyn	58,7	mm	Nejmenší délka při dynamickém zatížení
shdyn	20,5	mm	Největší dráha pružiny při dynamickém zatížení
S	13	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	8,681	N/mm	Tuhost pružiny
Gew	151,3657	g	Hmotnost výrobku
Fntol	33,48	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	33	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,6	mm	(+/-) Tolerance průměru vinutí
L0tol	2,8	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AO	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-339N-05 Nerezová ocel Ø 4,5 x 36,5 x 115 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-339N-05 Nerezová ocel Ø 4,5 x 36,5 x 115 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-339N-05 Nerezová ocel Ø 4,5 x 36,5 x 115 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-339N-05 Nerezová ocel Ø 4,5 x 36,5 x 115 mm

síla-dráha-výpočet Tlačná pružina VD-339N-05

Formulář dotazu Tlačná pružina VD-339N-05 Nerezová ocel Ø 4,5 x 36,5 x 115 mm

Formulář dotazu Tlačná pružina VD-339N-05

Podobné tlačné pružiny pro Tlačná pružina VD-339N-05 Nerezová ocel Ø 4,5 x 36,5 x 115 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-339N-05	1.4310	4,5	41	115	521,717	54,9	60,1	8,5	8,681	100,0 \| 100,0 \| 100,0 \| 100,0
D-339N-05	EN 10270-1	4,5	41	115	607,933	54,85	60,15	8,5	10,107	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-207JB	35,5	115	0,205	1.4310	19,788	18,43	96,57	36,2 \| 73,3 \| 33,0 \| 2,4
VD-234H	34	120	0,777	1.4310	77,429	20,32	99,68	40,3 \| 74,4 \| 37,6 \| 8,9
VD-288Y	41	92	1,435	1.4310	71,474	42,2	49,8	49,0 \| 82,2 \| 48,3 \| 16,5
VD-288Z	40	100	1,473	1.4310	82,698	43,85	56,15	51,8 \| 83,7 \| 54,6 \| 17,0
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	49,3 \| 77,6 \| 51,9 \| 18,3
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	52,5 \| 85,5 \| 50,7 \| 21,4
VD-265	34,5	110	1,897	1.4310	159,686	25,8	84,2	50,4 \| 78,5 \| 51,0 \| 21,8
VD-290	43,2	125	2,607	1.4310	247,922	29,89	95,12	57,1 \| 86,0 \| 55,4 \| 30,0
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	59,2 \| 87,1 \| 58,3 \| 32,2
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	77,2 \| 86,1 \| 81,7 \| 63,8
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	83,4 \| 91,1 \| 85,6 \| 73,3
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	90,4 \| 90,8 \| 87,6 \| 92,6
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	89,4 \| 89,9 \| 86,9 \| 91,4
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	85,3 \| 92,3 \| 87,4 \| 76,2
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	67,0 \| 88,2 \| 68,2 \| 44,6
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	68,2 \| 92,0 \| 68,4 \| 44,2
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	64,1 \| 84,3 \| 66,4 \| 41,6
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	62,2 \| 90,9 \| 60,2 \| 35,4
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	61,8 \| 89,4 \| 61,9 \| 34,3
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	58,6 \| 87,8 \| 59,9 \| 28,1
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	57,5 \| 90,9 \| 56,0 \| 25,7
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	52,5 \| 85,7 \| 48,4 \| 23,4
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	53,3 \| 87,1 \| 50,4 \| 22,5
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	49,7 \| 86,8 \| 44,8 \| 17,5
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	48,4 \| 84,3 \| 43,6 \| 17,4
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	48,8 \| 83,0 \| 46,1 \| 17,2
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	47,9 \| 87,4 \| 40,6 \| 15,8

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina VD-339N-05

Země původu: DE, German; Tlačná pružina VD-339N-05
