Tlačná pružina VD-313A-12 Nerezová ocel Ø 3,3 x 16,2 x 127 mm

Cenová stupnice - Tlačná pružina VD-313A-12

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Tlačná pružina Nakoupit

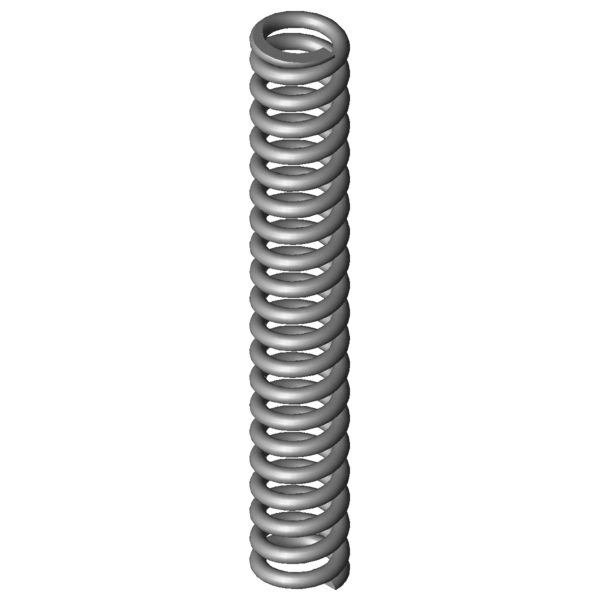

Obrázek produktu Tlačná pružina VD-313A-12
Obrázek produktu Tlačná pružina VD-313A-12
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-313A-12

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 3,3 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 16,2 mm Střední průměr vinutí
De 19,5 mm Vnější průměr vinutí
Dd 12,1 mm Největší průměr trnu
Dh 20,3 mm Nejmenší průměr dutinky
L0 127 mm Délka nenapnuté pružiny
Lk 101 mm Vzpěrná délka
Fn 631,55 N Maximální síla při statickém zatížení
Ln 77,84 mm Nejmenší délka při statickém zatížení
sn 49,16 mm Největší dráha pružiny při statickém zatížení
Fndyn 515,121 N Maximální síla při dynamickém zatížení
Lndyn 86,9 mm Nejmenší délka při dynamickém zatížení
shdyn 8,82 mm Největší dráha pružiny při dynamickém zatížení
S 6,511 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 19 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 12,846 N/mm Tuhost pružiny
Gew 72,2574 g Hmotnost výrobku
Fntol 46,35 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 45,4 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,35 mm (+/-) Tolerance průměru vinutí
L0tol 2,34 mm (+/-) Tolerance délky nenapnuté pružiny
PG S - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-313A-12 Nerezová ocel Ø 3,3 x 16,2 x 127 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-313A-12 Nerezová ocel Ø 3,3 x 16,2 x 127 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-313A-12 Nerezová ocel Ø 3,3 x 16,2 x 127 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-313A-12 Nerezová ocel Ø 3,3 x 16,2 x 127 mm

síla-dráha-výpočet Tlačná pružina VD-313A-12

Formulář dotazu Tlačná pružina VD-313A-12 Nerezová ocel Ø 3,3 x 16,2 x 127 mm

Formulář dotazu Tlačná pružina VD-313A-12

Podobné tlačné pružiny pro Tlačná pružina VD-313A-12 Nerezová ocel Ø 3,3 x 16,2 x 127 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
VD-313A-12 1.4310 3,3 19,5 127 631,55 77,84 49,16 19 12,846 100,0 | 100,0 | 100,0 | 100,0
D-313A-12 EN 10270-1 3,3 19,5 127 735,305 77,84 49,16 19 14,956 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
VD-247 21 115 1,512 1.4310 117,394 37,36 77,64 44,7 | 81,3 | 41,0 | 11,8
VD-263VE 20 127 2,387 1.4310 171,413 55,18 71,82 51,8 | 89,1 | 47,8 | 18,6
VD-263M-05 19 106 2,62 1.4310 153,251 47,51 58,49 52,4 | 82,5 | 54,2 | 20,4
VD-283A 18,5 130 3,709 1.4310 221,296 70,33 59,67 59,0 | 89,4 | 58,7 | 28,9
VD-278D 19,5 125 3,761 1.4310 247,884 59,08 65,92 59,2 | 91,4 | 56,9 | 29,3
VD-283 18,5 130 4,511 1.4310 319,352 59,2 70,8 61,5 | 89,4 | 60,0 | 35,1
VD-288Z-54 21 124 6,569 1.4310 354,421 70,05 53,95 72,9 | 93,8 | 73,6 | 51,1
VD-288X-12 19,4 127 7,762 1.4310 469,187 66,55 60,45 78,0 | 95,8 | 77,8 | 60,4
VD-288X-11 19,4 115 8,747 1.4310 468,411 61,45 53,55 81,2 | 92,6 | 83,0 | 68,1
VD-288X-10 19,4 102 9,501 1.4310 455,139 54,1 47,9 82,6 | 89,2 | 84,8 | 74,0
VD-313A 19,2 120 9,956 1.4310 315,591 88,3 31,7 77,1 | 96,6 | 57,2 | 77,5
VD-313A-13 19,5 152 10,728 1.4310 644,819 91,9 60,1 89,3 | 94,5 | 89,9 | 83,5
VD-313 19,2 120 12,108 1.4310 560,121 73,74 46,26 94,1 | 96,6 | 91,4 | 94,2
VD-308B 21,2 120 12,586 1.4310 554,404 75,95 44,05 93,7 | 94,5 | 88,7 | 98,0
VD-313A-12 19,5 127 12,846 1.4310 631,55 77,84 49,16 100,0 | 100,0 | 100,0 | 100,0
VD-313A-11 19,5 115 14,357 1.4310 641,222 70,34 44,66 93,7 | 96,9 | 94,7 | 89,5
VD-313A-10 19,5 102 15,747 1.4310 587,128 64,71 37,29 86,5 | 93,4 | 84,4 | 81,6
VD-339A-06 21 125 24,645 1.4310 828,073 91,4 33,6 71,9 | 91,3 | 72,3 | 52,1
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202081; Tlačná pružina VD-313A-12

Země původu: DE, German; Tlačná pružina VD-313A-12
