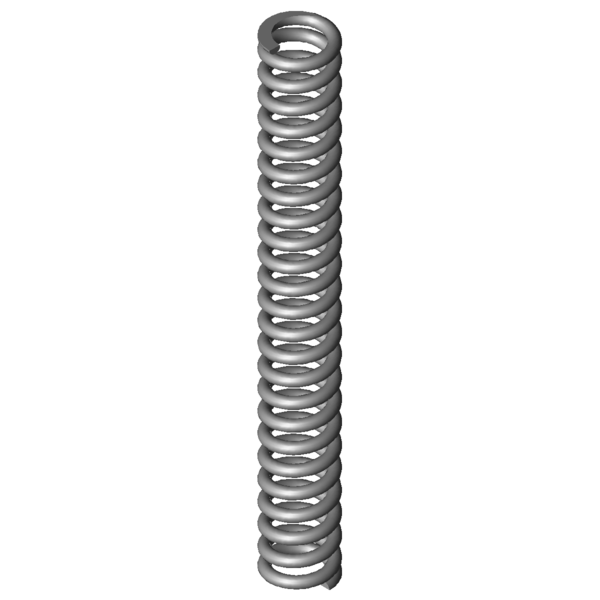

Domov » Výrobek » Tlacné pružiny » vd-313a-13 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-313A-13 Nerezová ocel Ø 3,3 x 16,2 x 152 mm Cenová stupnice - Tlačná pružina VD-313A-13 Množství Jedn. cena [EUR] 1 6,3100 EUR 2 4,4500 EUR 3 4,2400 EUR 7 3,4500 EUR 17 2,2200 EUR 37 1,7500 EUR 75 1,6000 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-313A-13 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-313A-13 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 3,3 mm Prumer drátu Di mm Vnitřní průměr vinutí D 16,2 mm Střední průměr vinutí De 19,5 mm Vnější průměr vinutí Dd 12,1 mm Největší průměr trnu Dh 20,3 mm Nejmenší průměr dutinky L0 152 mm Délka nenapnuté pružiny Lk 131,2 mm Vzpěrná délka Fn 644,819 N Maximální síla při statickém zatížení Ln 91,9 mm Nejmenší délka při statickém zatížení sn 60,1 mm Největší dráha pružiny při statickém zatížení Fndyn 517,112 N Maximální síla při dynamickém zatížení Lndyn 103,8 mm Nejmenší délka při dynamickém zatížení shdyn 10,66 mm Největší dráha pružiny při dynamickém zatížení S 6,536 mm Stoupání pružiny (mezi dvěma středy vinutí) n 22,75 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 10,728 N/mm Tuhost pružiny Gew 85,1605 g Hmotnost výrobku Fntol 45,83 N (+/-) Tolerance pro statickou maximální sílu Fndtol 44,88 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,35 mm (+/-) Tolerance průměru vinutí L0tol 2,76 mm (+/-) Tolerance délky nenapnuté pružiny PG S - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-313A-13 Nerezová ocel Ø 3,3 x 16,2 x 152 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-313A-13 Nerezová ocel Ø 3,3 x 16,2 x 152 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-313A-13 Nerezová ocel Ø 3,3 x 16,2 x 152 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-313A-13 Nerezová ocel Ø 3,3 x 16,2 x 152 mm síla-dráha-výpočet Tlačná pružina VD-313A-13 Formulář dotazu Tlačná pružina VD-313A-13 Nerezová ocel Ø 3,3 x 16,2 x 152 mm Formulář dotazu Tlačná pružina VD-313A-13 Číslo celního sazebníku: 73202081; Tlačná pružina VD-313A-13 Země původu: DE, German; Tlačná pružina VD-313A-13 Obrázek produktu - Tlacné pružiny VD-313A-13 QR-Code: Tlačná pružina VD-313A-13
