Tlačná pružina VD-313W Nerezová ocel Ø 4 x 50 x 90 mm

Cenová stupnice - Tlačná pružina VD-313W

Množství	Jedn. cena [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,9100 EUR
175	1,9100 EUR
250	1,9100 EUR
350	1,9100 EUR

Tlačná pružina Nakoupit

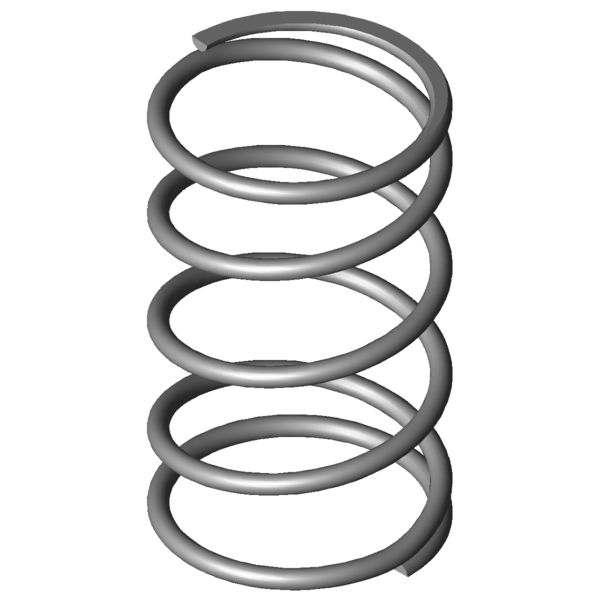

Obrázek produktu Tlačná pružina VD-313W

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-313W

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	4	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	50	mm	Střední průměr vinutí
De	54	mm	Vnější průměr vinutí
Dd	44,8	mm	Největší průměr trnu
Dh	56,2	mm	Nejmenší průměr dutinky
L0	90	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	324,192	N	Maximální síla při statickém zatížení
Ln	26,68	mm	Nejmenší délka při statickém zatížení
sn	63,32	mm	Největší dráha pružiny při statickém zatížení
Fndyn	312,218	N	Maximální síla při dynamickém zatížení
Lndyn	29,02	mm	Nejmenší délka při dynamickém zatížení
shdyn	14,95	mm	Největší dráha pružiny při dynamickém zatížení
S	24,571	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	5,12	N/mm	Tuhost pružiny
Gew	85,8169	g	Hmotnost výrobku
Fntol	24,3	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	24,09	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	3,13	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AD	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-313W Nerezová ocel Ø 4 x 50 x 90 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-313W Nerezová ocel Ø 4 x 50 x 90 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-313W Nerezová ocel Ø 4 x 50 x 90 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-313W Nerezová ocel Ø 4 x 50 x 90 mm

síla-dráha-výpočet Tlačná pružina VD-313W

Formulář dotazu Tlačná pružina VD-313W Nerezová ocel Ø 4 x 50 x 90 mm

Formulář dotazu Tlačná pružina VD-313W

Podobné tlačné pružiny pro Tlačná pružina VD-313W Nerezová ocel Ø 4 x 50 x 90 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-313W	1.4310	4	54	90	324,192	26,68	63,32	3,5	5,12	100,0 \| 100,0 \| 100,0 \| 100,0
D-313W	EN 10270-1	4	54	90	377,452	26,68	63,32	3,5	5,961	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	54,5 \| 81,5 \| 58,8 \| 23,2
VD-288X-21	48	103	1,414	1.4310	103,63	29,72	73,28	56,9 \| 83,8 \| 59,2 \| 27,6
VD-288Y	41	92	1,435	1.4310	71,474	42,2	49,8	53,8 \| 82,9 \| 50,3 \| 28,0
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	57,1 \| 79,5 \| 60,9 \| 30,9
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	67,0 \| 87,2 \| 70,2 \| 43,4
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	82,8 \| 89,3 \| 77,1 \| 82,0
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	91,2 \| 92,7 \| 93,4 \| 87,3
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	84,7 \| 89,6 \| 88,0 \| 76,5
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	78,1 \| 89,4 \| 80,6 \| 64,4
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	75,6 \| 89,1 \| 78,1 \| 59,7
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	65,7 \| 89,8 \| 50,1 \| 57,3
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	71,6 \| 86,3 \| 73,8 \| 54,5
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	67,9 \| 88,0 \| 68,7 \| 47,0
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	66,1 \| 90,9 \| 66,4 \| 41,0
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	61,6 \| 85,9 \| 62,6 \| 36,2
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	60,1 \| 85,9 \| 61,4 \| 33,0
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	56,2 \| 84,9 \| 55,0 \| 28,8
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	56,0 \| 86,5 \| 54,5 \| 27,0
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	54,8 \| 83,2 \| 54,9 \| 26,3
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	54,1 \| 85,1 \| 51,8 \| 25,5
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	48,4 \| 79,7 \| 45,3 \| 20,2
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	48,0 \| 82,8 \| 45,0 \| 16,2

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina VD-313W

Země původu: DE, German; Tlačná pružina VD-313W
