Tlačná pružina VD-344A-12 Nerezová ocel Ø 5 x 55 x 80 mm

Cenová stupnice - Tlačná pružina VD-344A-12

Množství	Jedn. cena [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Tlačná pružina Nakoupit

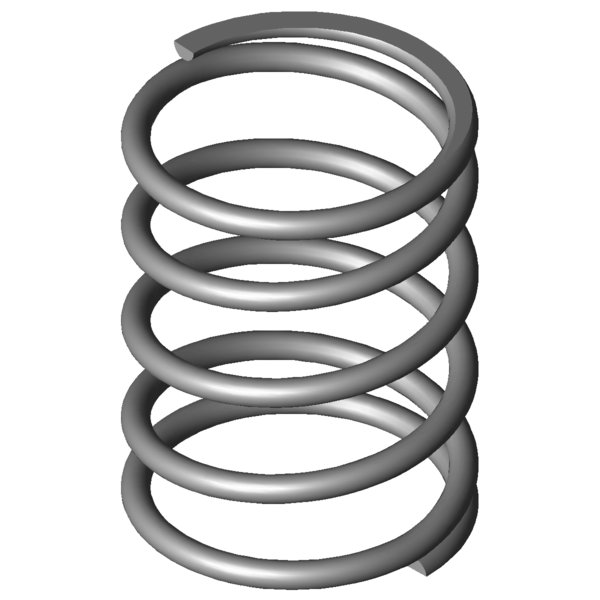

Obrázek produktu Tlačná pružina VD-344A-12

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-344A-12

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	55	mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dd	48,5	mm	Největší průměr trnu
Dh	62,2	mm	Nejmenší průměr dutinky
L0	80	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	446,563	N	Maximální síla při statickém zatížení
Ln	32,45	mm	Nejmenší délka při statickém zatížení
sn	47,55	mm	Největší dráha pružiny při statickém zatížení
Fndyn	423,084	N	Maximální síla při dynamickém zatížení
Lndyn	34,95	mm	Nejmenší délka při dynamickém zatížení
shdyn	20,8	mm	Největší dráha pružiny při dynamickém zatížení
S	21,429	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	9,391	N/mm	Tuhost pružiny
Gew	147,4978	g	Hmotnost výrobku
Fntol	35,43	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	35,1	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1	mm	(+/-) Tolerance průměru vinutí
L0tol	3	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AE	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-344A-12 Nerezová ocel Ø 5 x 55 x 80 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-344A-12 Nerezová ocel Ø 5 x 55 x 80 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-344A-12 Nerezová ocel Ø 5 x 55 x 80 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-344A-12 Nerezová ocel Ø 5 x 55 x 80 mm

síla-dráha-výpočet Tlačná pružina VD-344A-12

Formulář dotazu Tlačná pružina VD-344A-12 Nerezová ocel Ø 5 x 55 x 80 mm

Formulář dotazu Tlačná pružina VD-344A-12

Podobné tlačné pružiny pro Tlačná pružina VD-344A-12 Nerezová ocel Ø 5 x 55 x 80 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-344A-12	1.4310	5	60	80	446,563	32,45	47,55	3,5	9,391	100,0 \| 100,0 \| 100,0 \| 100,0
D-344A-12	EN 10270-1	5	60	80	520,145	32,43	47,57	3,5	10,934	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	43,1 \| 72,9 \| 43,8 \| 12,6
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	50,9 \| 77,0 \| 52,2 \| 23,7
VD-289C-01	48	76	2,915	1.4310	157,397	22,01	53,99	57,5 \| 79,7 \| 61,7 \| 31,0
VD-339J-10	68	91	4,004	1.4310	240,109	31,03	59,97	66,0 \| 88,7 \| 66,5 \| 42,6
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	62,8 \| 77,9 \| 67,0 \| 43,6
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	66,1 \| 84,0 \| 69,5 \| 44,7
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	71,6 \| 86,3 \| 73,8 \| 54,5
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	72,9 \| 89,1 \| 64,3 \| 65,4
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	83,8 \| 94,7 \| 85,4 \| 71,3
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	77,1 \| 88,7 \| 47,4 \| 95,1
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	89,3 \| 88,8 \| 92,9 \| 86,3
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	79,3 \| 90,3 \| 61,6 \| 86,1
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	82,9 \| 95,3 \| 78,4 \| 75,1
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	83,4 \| 91,4 \| 83,6 \| 75,1
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	64,9 \| 87,4 \| 65,1 \| 42,3
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	76,6 \| 91,7 \| 77,7 \| 60,4
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	73,5 \| 93,5 \| 74,2 \| 52,9
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	71,4 \| 91,9 \| 73,9 \| 48,2
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	56,1 \| 83,8 \| 54,6 \| 29,8
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	60,4 \| 91,1 \| 60,4 \| 29,8
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	56,3 \| 84,4 \| 54,6 \| 29,8
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	49,5 \| 81,5 \| 47,3 \| 19,5
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	48,2 \| 80,3 \| 46,4 \| 18,0
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	44,7 \| 84,3 \| 38,2 \| 11,5
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	42,5 \| 81,4 \| 34,5 \| 11,5

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina VD-344A-12

Země původu: DE, German; Tlačná pružina VD-344A-12
