Tlačná pružina VD-339V-06 Nerezová ocel Ø 4,5 x 14,5 x 63 mm

Name: VD-339V-06 - Tlacné pružiny
SKU: VD-339V-06
Availability: InStock

Cenová stupnice - Tlačná pružina VD-339V-06

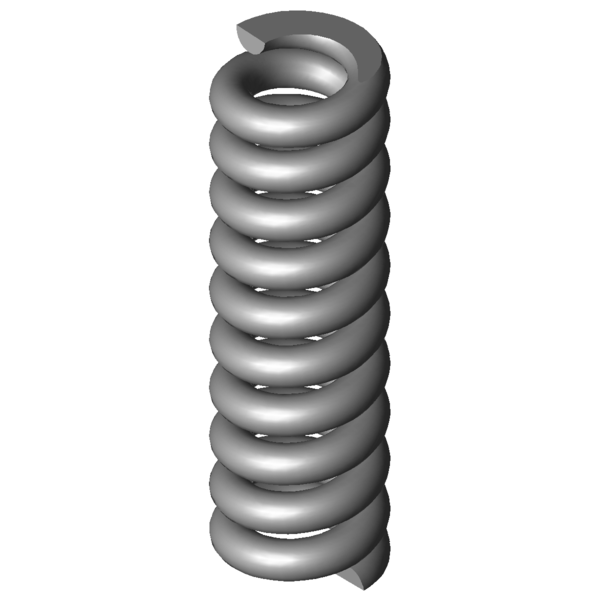

Obrázek produktu Tlačná pružina VD-339V-06

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	4,5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	14,5	mm	Střední průměr vinutí
De	19	mm	Vnější průměr vinutí
Dd	9,1	mm	Největší průměr trnu
Dh	21	mm	Nejmenší průměr dutinky
L0	63	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	1568,791	N	Maximální síla při statickém zatížení
Ln	51,67	mm	Nejmenší délka při statickém zatížení
sn	11,33	mm	Největší dráha pružiny při statickém zatížení
Fndyn	1176,939	N	Maximální síla při dynamickém zatížení
Lndyn	54,5	mm	Nejmenší délka při dynamickém zatížení
shdyn	1,5	mm	Největší dráha pružiny při dynamickém zatížení
S	6,882	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	138,463	N/mm	Tuhost pružiny
Gew	60,1316	g	Hmotnost výrobku
Fntol	187,48	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	182	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,55	mm	(+/-) Tolerance průměru vinutí
L0tol	1,1	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AF	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-339V-06	1.4310	4,5	19	63	1568,791	51,67	11,33	8,5	138,463	100,0 \| 100,0 \| 100,0 \| 100,0
D-339V-06	EN 10270-1	4,5	19	63	1826,521	51,67	11,33	8,5	161,211	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263VC	20	60,9	5,195	1.4310	171,736	27,84	33,06	35,8 \| 80,9 \| 22,6 \| 3,8
VD-278B-10	20	65	7,503	1.4310	263,079	29,94	35,06	37,5 \| 82,5 \| 24,5 \| 5,4
VD-281	18,5	61	9,817	1.4310	307,47	29,68	31,32	39,4 \| 83,2 \| 27,9 \| 7,1
VD-288R	20	64,2	11,126	1.4310	309,68	36,37	27,83	41,1 \| 85,1 \| 30,2 \| 8,0
VD-288Z-52	21	60,5	14,297	1.4310	358,478	35,43	25,07	42,9 \| 84,4 \| 34,0 \| 10,3
VD-288X-07	19,4	64	16,699	1.4310	468,411	35,95	28,05	44,7 \| 86,9 \| 35,1 \| 12,1
VD-288S-10	18,9	65	19,827	1.4310	432,221	43,2	21,8	46,8 \| 86,2 \| 39,8 \| 14,3
VD-310A	19,2	54	23,579	1.4310	306,998	40,98	13,02	51,9 \| 85,3 \| 53,3 \| 17,0
VD-313A-30	18,6	65	23,925	1.4310	489,815	44,53	20,47	49,7 \| 88,6 \| 43,3 \| 17,3
VD-313A-07	19,5	64	25,033	1.4310	521,8	43,16	20,84	50,5 \| 89,7 \| 43,8 \| 18,1
VD-311	19,2	59	26,353	1.4310	570,805	37,34	21,66	50,4 \| 87,9 \| 44,3 \| 19,0
VD-313Q	18	58,3	51,809	1.4310	655,863	45,64	12,66	64,1 \| 89,1 \| 65,7 \| 37,4
VD-339A-04	21	65	53,639	1.4310	1000,371	46,35	18,65	64,4 \| 92,1 \| 62,3 \| 38,7
VD-339D	20	64,4	57,566	1.4310	787,961	50,71	13,69	67,3 \| 93,9 \| 66,5 \| 41,6
VD-339V-06	19	63	138,463	1.4310	1568,791	51,67	11,33	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 14
