Tlačná pružina VD-349A-02 Nerezová ocel Ø 5 x 45 x 50 mm

Cenová stupnice - Tlačná pružina VD-349A-02

Množství	Jedn. cena [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,2200 EUR
175	2,2200 EUR
250	2,2200 EUR
350	2,2200 EUR

Tlačná pružina Nakoupit

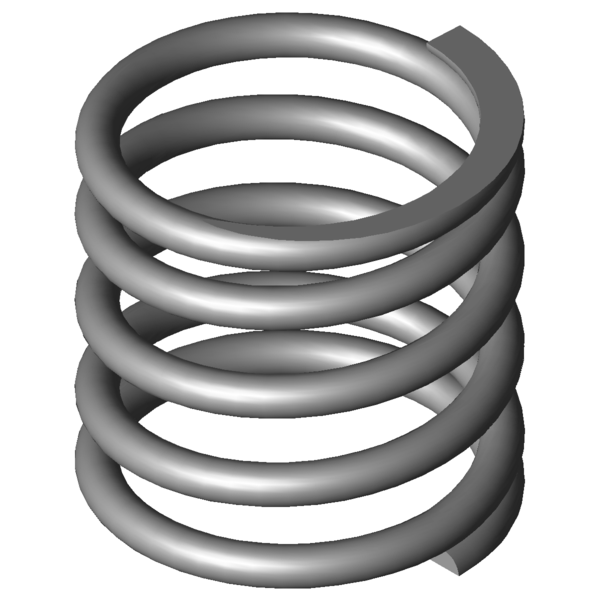

Obrázek produktu Tlačná pružina VD-349A-02

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-349A-02

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	45	mm	Střední průměr vinutí
De	50	mm	Vnější průměr vinutí
Dd	38,7	mm	Největší průměr trnu
Dh	51,6	mm	Nejmenší průměr dutinky
L0	50	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	379,471	N	Maximální síla při statickém zatížení
Ln	29,45	mm	Nejmenší délka při statickém zatížení
sn	20,55	mm	Největší dráha pružiny při statickém zatížení
Fndyn	336,077	N	Maximální síla při dynamickém zatížení
Lndyn	31,8	mm	Nejmenší délka při dynamickém zatížení
shdyn	13,5	mm	Největší dráha pružiny při dynamickém zatížení
S	13,846	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,25	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	18,466	N/mm	Tuhost pružiny
Gew	102,3952	g	Hmotnost výrobku
Fntol	48,17	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	47,6	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	1,5	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AG	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-349A-02 Nerezová ocel Ø 5 x 45 x 50 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-349A-02 Nerezová ocel Ø 5 x 45 x 50 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-349A-02 Nerezová ocel Ø 5 x 45 x 50 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-349A-02 Nerezová ocel Ø 5 x 45 x 50 mm

síla-dráha-výpočet Tlačná pružina VD-349A-02

Formulář dotazu Tlačná pružina VD-349A-02 Nerezová ocel Ø 5 x 45 x 50 mm

Formulář dotazu Tlačná pružina VD-349A-02

Podobné tlačné pružiny pro Tlačná pružina VD-349A-02 Nerezová ocel Ø 5 x 45 x 50 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-349A-02	1.4310	5	50	50	379,471	29,45	20,55	3,25	18,466	100,0 \| 100,0 \| 100,0 \| 100,0
D-349A-02	EN 10270-1	5	50	50	442,028	29,44	20,56	3,25	21,499	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263D-12	42	45	0,433	1.4310	6,221	30,65	14,35	36,9 \| 72,7 \| 35,7 \| 2,3
VD-263VH	46	60	1,846	1.4310	85,355	13,75	46,25	39,5 \| 75,1 \| 33,5 \| 10,0
VD-289C-06	48	48	4,535	1.4310	143,129	16,44	31,56	53,8 \| 85,3 \| 51,4 \| 24,6
VD-288K-11	33	50	4,882	1.4310	147,06	19,87	30,13	51,3 \| 74,0 \| 53,5 \| 26,4
VD-288Z-20	33	48,3	7,5	1.4310	218,813	19,13	29,18	59,6 \| 74,2 \| 64,0 \| 40,6
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	74,5 \| 92,1 \| 75,1 \| 56,4
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	69,9 \| 88,7 \| 46,2 \| 74,7
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	100,0 \| 100,0 \| 100,0 \| 100,0
VD-325	36	53,5	19,531	1.4310	561,641	24,74	28,76	82,0 \| 81,8 \| 69,5 \| 94,6
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	85,7 \| 89,4 \| 80,0 \| 87,6
VD-364R-40	54	38	21,685	1.4310	66,005	34,96	3,04	62,4 \| 86,0 \| 16,1 \| 85,0
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	73,2 \| 89,4 \| 54,6 \| 75,6
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	74,1 \| 91,5 \| 64,0 \| 66,8
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	69,3 \| 88,8 \| 57,3 \| 62,0
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	66,7 \| 92,3 \| 68,1 \| 39,8
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	66,1 \| 90,7 \| 69,0 \| 38,7
VD-364R-80	46	42	50,625	1.4310	278,438	36,5	5,5	57,7 \| 86,4 \| 50,1 \| 36,5
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	60,0 \| 88,0 \| 59,1 \| 32,9
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	58,4 \| 88,7 \| 56,4 \| 30,0
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	58,8 \| 85,1 \| 61,2 \| 30,0
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	58,0 \| 87,6 \| 58,2 \| 28,0
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	57,2 \| 88,0 \| 56,0 \| 27,7
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	56,5 \| 83,9 \| 61,2 \| 24,5

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina VD-349A-02

Země původu: DE, German; Tlačná pružina VD-349A-02
